منطقه خرد شونده (crumple zone) یکی از ارکان اصلی طراحی ایمنی فعال و غیرفعال خودرو است که وظیفه اصلی آن جذب و کاهش انرژی برخورد در لحظه تصادف است. وقتی بدنه خودرو در نقطهای طراحی میشود تا کنترلشده تغییر شکل دهد، انرژی جنبشی اولیه وارد شده به سیستم را میگیرد و از انتقال مستقیم نیروی ضربه به فضای سرنشین جلوگیری میکند. شناخت دقیق مکانیزمهای عملکردی، طراحیهای رایج و محدودیتهای عملی این مؤلفه برای مهندسین، تعمیرکاران و مصرفکنندگان حیاتی است تا تصمیمات بهتری درباره انتخاب و نگهداری خودرو اتخاذ کنند.
منطقه خرد شونده (crumple zone) چیست؟
منطقه خرد شونده (crumple zone) در طراحی خودرو به قسمتهایی از شاسی و بدنه اطلاق میشود که به طور هدفمند برای تغییر شکل پلاستیک یا کنترلشده در هنگام تصادف طراحی شدهاند. هدف اصلی این مناطق کاهش شتابهایی است که به کابین وارد میشود و به جای برخورد ناگهانی بدنه سخت، انرژی در قسمتهای قابل خوردگی پخش و جذب میشود. این مفهوم در دهههای گذشته بهخصوص پس از توسعه استانداردهای مدرن ایمنی به طور گستردهای توسعه پیدا کرد و یکی از عوامل کلیدی در کاهش تلفات سرنشینان شده است.

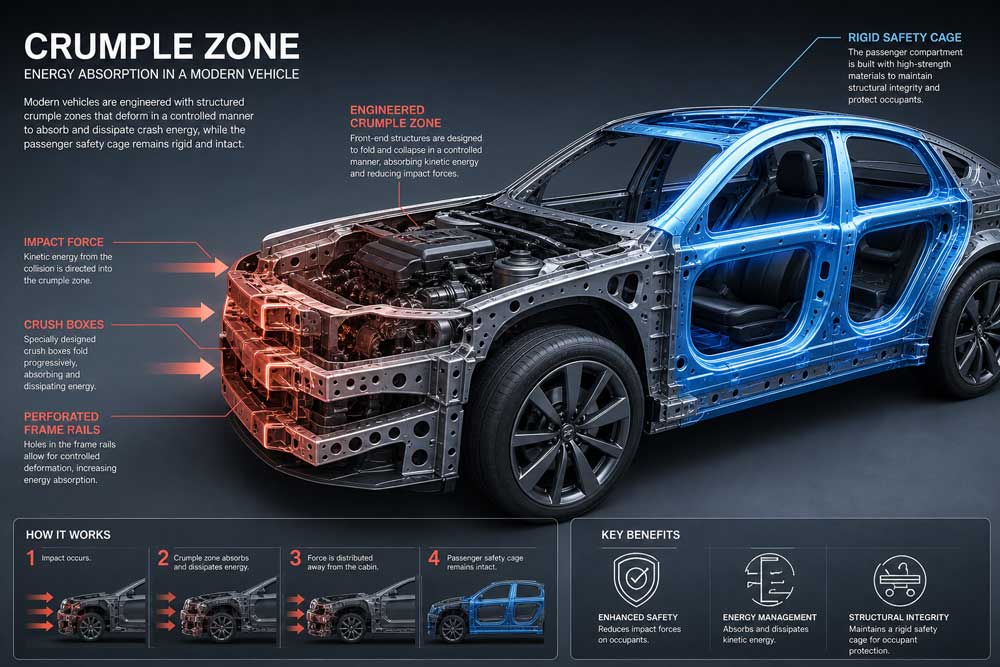

در عمل، منطقه خرد شونده ترکیبی از هندسههای تابدار، زونهای گِرد و حفرههای برنامهریزی شده، و مواد با ویژگی تغییر شکل کنترلشده است. طراحی این نواحی نیازمند تحلیلهای دینامیکی، شبیهسازی ضربه، و تستهای فیزیکی است تا مطمئن شویم که تغییر شکل رخداده نه تنها انرژی را جذب میکند بلکه مسیرهای انتقال نیرو را به نحوی مدیریت میکند که ساختار کابین و قفس ایمنی (safety cage) حداقل تغییر شکل را تجربه کند. مثال عملی: در برخورد از جلو، ستونهای جلو و بخش جلویی کاپوت بهگونهای طراحی میشوند که ابتدا تغییر شکل پیدا کنند و بعد نیرو به ستونهای پایدارتر وارد شود.
از دید مصرفکننده، منطقه خرد شونده معمولاً غیرقابل مشاهده است زیرا در داخل ساختار بدنه پنهان شده و بخشی از طراحی پایهای خودرو است. اما دانستن اینکه خودرو دارای زونهای خرد شونده پیشرفته است میتواند معیاری برای انتخاب خودروی ایمن باشد. هنگام خرید، توجه به نتایج آزمونها مانند آزمون برخورد جلو و کناری و رتبهبندیهای ایمنی میتواند نشانهای از اثربخشی منطقه خرد شونده باشد. در مثالهای واقعی، خودروهایی که نواحی جذب انرژی گستردهتری دارند معمولاً در تصادفات با سرعت متوسط تا بالا تلفات کمتری دارند زیرا انرژی متلاشیشده بهتر مدیریت میشود.
چگونه منطقه خرد شونده از سرنشینان محافظت میکند

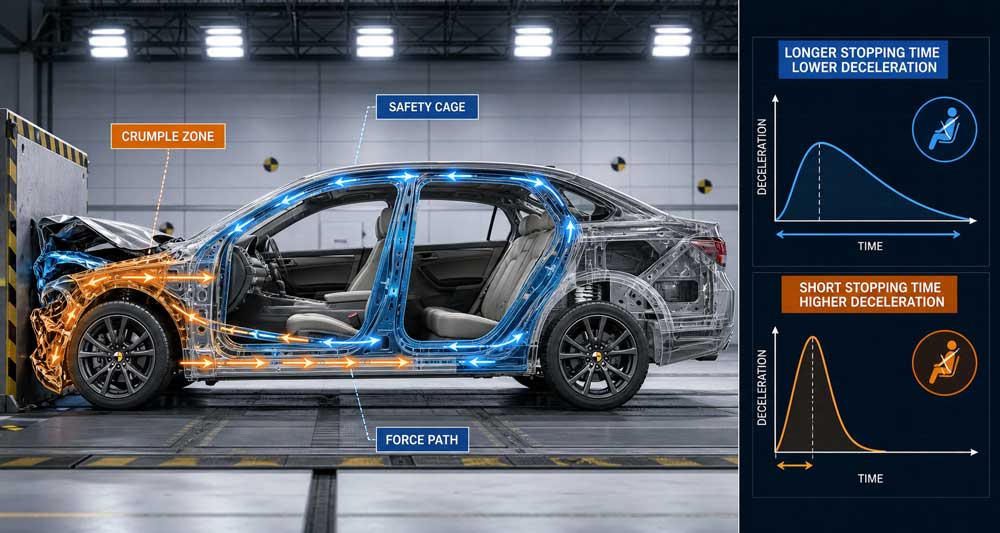

اساس محافظت منطقه خرد شونده بر کاهش شتاب ناگهانی و افزایش زمان برخورد است؛ وقتی انرژی جنبشی تصادف به بخشهای قابل تغییر شکل منتقل میشود، بدنه زمان بیشتری برای کاهش سرعت فراهم میکند و بنابراین نیروی وارد بر انسان کاهش مییابد. این فرایند را میتوان با مثال فیزیکی یک بالش هوا مقایسه کرد: با افزایش مسیر توقف، شتاب کاهش یافته و آسیبها کمتر میشود. مهندسان از معادلات حرکت و دینامیک ضربه برای تعیین میزان قابلقبول تغییر شکل و طراحی مقاطع جذبکننده انرژی استفاده میکنند.

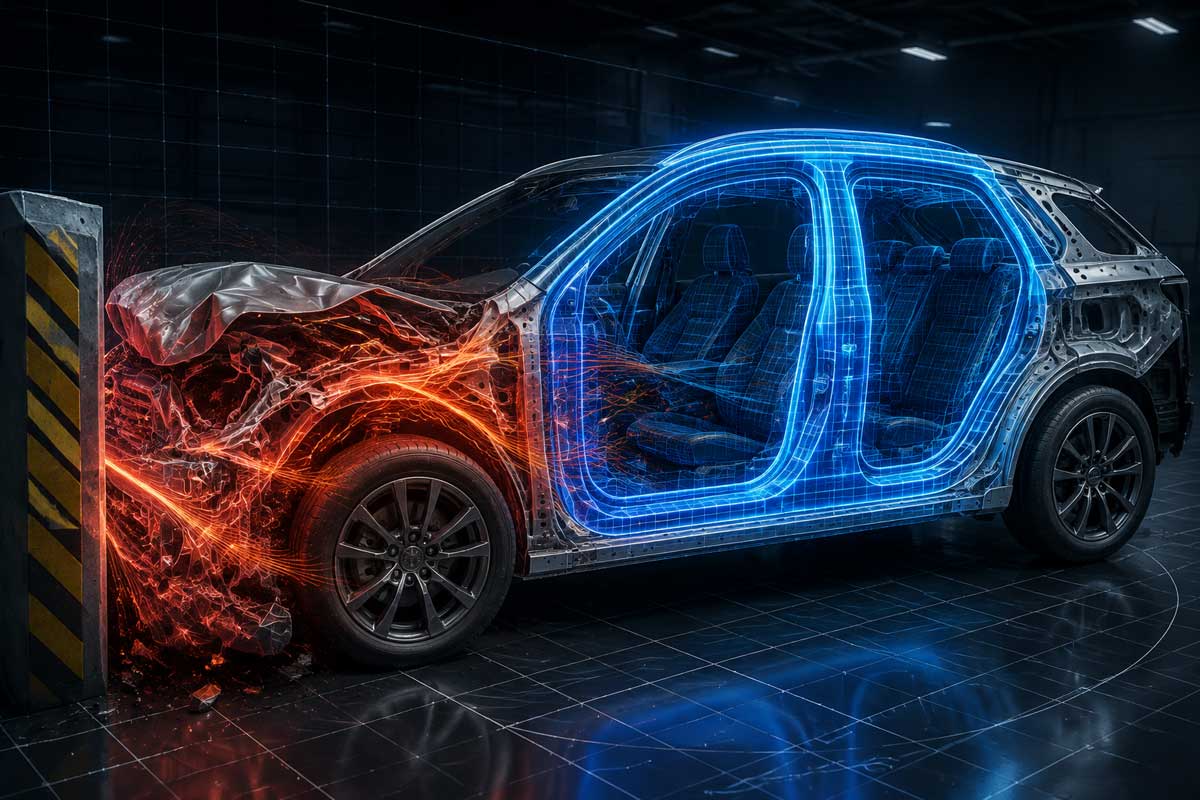

طراحی منطقه خرد شونده همچنین باید تضمین کند که حریم سرنشینان یا همان قفس ایمنی تغییر شکل ناگهانی پیدا نکند. برای این منظور، خطوط انتقال نیرو بهدقت طراحی میشوند تا نیروها از مناطق ضعیف شده خارج شده و به ستونها و تیرهای تقویتشده منتقل شوند. این تفکیکِ عملکردی بین مناطق جذب انرژی و محفظه سرنشین اساس حفاظت ساختاری است. به عنوان مثال، در برخورد از جلو، بخشهای جلویی مثل سپر، ساختار زیرین کاپوت و قیرهای اتصالدهنده بهعنوان اولین لایههای جذب عمل کرده و انرژی را تا رسیدن به ستونهای گیرنده پخش میکنند.
نکات عملی برای ارزیابی عملکرد این سیستم شامل بررسی آسیبدیدگیهای پس از تصادف و بررسی ساختار برای وجود نقاط شکست کنترلشده است؛ اگر خودرویی پس از تصادف بخشهایی را نشان دهد که به صورت منظم تغییر شکل یافتهاند و محفظه سرنشین تقریبا بدون تغییر باقی مانده، این نشانه عملکرد مناسب منطقه خرد شونده است. همچنین توجه به شکل و جهت شکستها نشان میدهد آیا انرژی به درستی به مسیرهای تقویتشده منتقل شده یا خیر. مثال تخصصی: در یک تست تصادف استاندارد 64 کیلومتر بر ساعت، طراحی درست زون خرد شونده میتواند تا 30-50 درصد انرژی برخورد را در خود جذب کند و جلوی افزایش شتابهای کشنده را بگیرد.
انواع طراحی منطقه خرد شونده و مواد مورد استفاده
منطقه خرد شونده میتواند از طراحیها و مواد مختلفی بهره بگیرد تا عملکرد مطلوب در ضربههای متفاوت را ارائه کند. طراحیهای رایج شامل دیوارههای لولهای، مخروطی، جعبهای با صفحات موجدار، و ساختارهای تاشوی برنامهریزیشده هستند. هر یک از این طراحیها رفتار متفاوتی در جذب انرژی دارند و بسته به جهت و نوع ضربه (جلو، جانبی، از پشت) باید انتخاب شوند. مواد نیز از فولادهای با استحکام متغیر، آلومینیوم، آلیاژهای پیشرفته، و در برخی موارد کامپوزیتها یا مناطق با فولاد تقویتشده تشکیل میشوند.

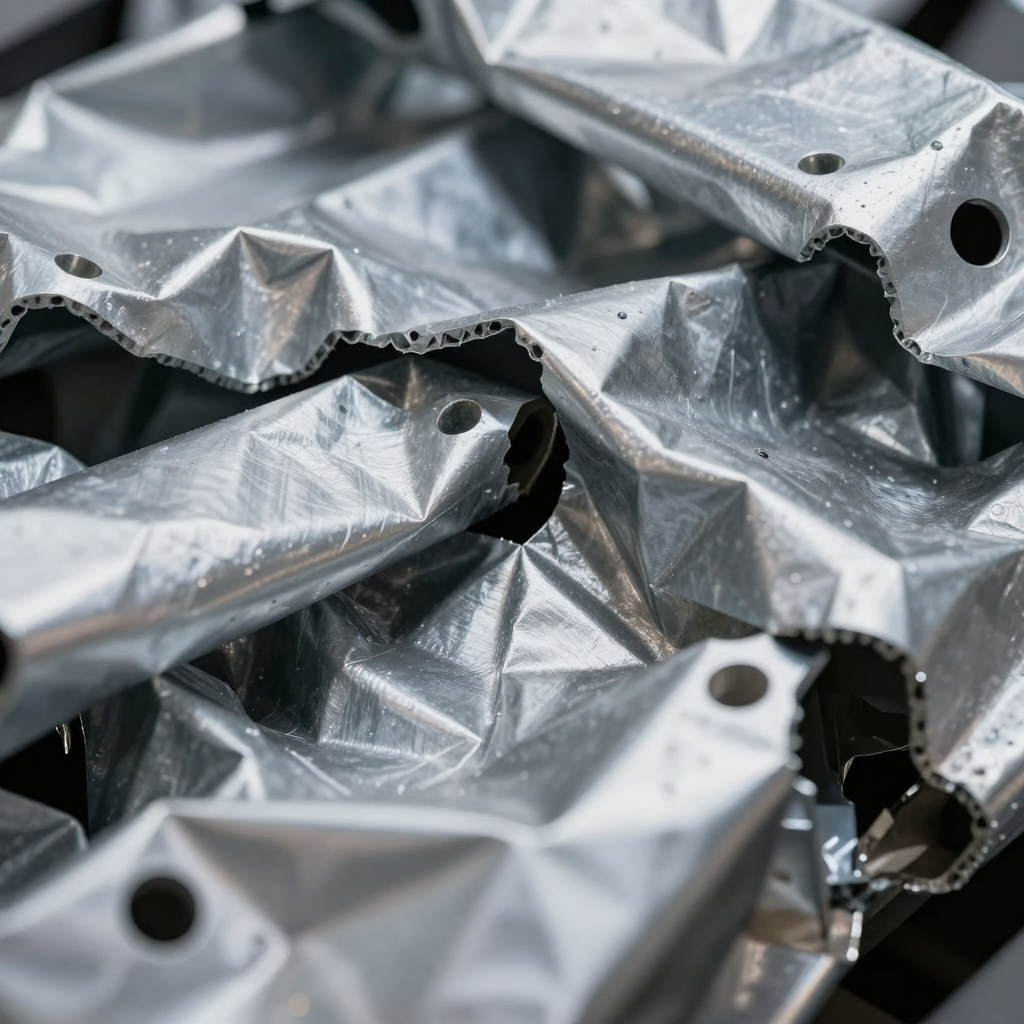

فولادهای با گریدهای مختلف به عنوان مادهای با هزینه متوسط و قابلیت تغییر شکل پیشبینیشده محبوب هستند؛ با استفاده از فرآیندهای فرمدهی و هاردنینگ موضعی، میتوان مناطقی با رفتار پلاستیک متفاوت ایجاد کرد. آلومینیوم برای کاهش وزن و با عملکرد خوب در میزان جذب انرژی ویژه مورد استفاده قرار میگیرد، اما نیاز به طراحی دقیقتر برای جلوگیری از شکستهای بریده دارد. کامپوزیتها و فیبرهای تقویتشده نیز در خودروهای لوکس و مسابقهای استفاده میشوند چون میتوانند انرژی را به شکل کنترلشدهای جذب کنند اما هزینه و دشواری تعمیر آنها بالاست.
مثال عملی: در طراحی جلویی یک خودرو، یک ترکیب از پروفایلهای فولادی تاشونده و یک ستون مرکزی تقویتشده میتواند انرژی را در چند مرحله جذب کند؛ مرحله اول سپر و پوشش زیرین، مرحله دوم ساختار تنه جلویی با پروفایلهای مخروطی، و در نهایت ستونهای بدنه که حدودی از انرژی باقیمانده را هدایت میکنند. نکات تخصصی در طراحی شامل تعیین نواحی شکست کنترلشده (crash boxes)، تقویت تقاطعات ساختاری و استفاده از weld-bonding برای توزیع نیرو است. در عمل، انتخاب مواد باید میان جذب انرژی، وزن، هزینه و قابلیت تعمیر متعادل شود.
تستها و استانداردها برای عملکرد منطقه خرد شونده
برای سنجش عملکرد منطقه خرد شونده، مجموعهای از تستها و استانداردهای بینالمللی وجود دارد که شامل آزمونهای برخورد مواجههای، تست برخورد جانبی، تست برخورد از عقب و آزمونهای تقاطع با مانع ثابت است. سازمانهایی مانند Euro NCAP، IIHS و NHTSA پروتکلهای تست خاصی را تعریف میکنند و با استفاده از سنسورهای شتابسنج، مانکنهای تست تصادف (crash dummies) و تجهیزات ثبت داده، میزان انرژی جذب شده و شتابهای وارد بر مانکن را اندازهگیری میکنند. نتایج این تستها نشاندهنده اثربخشی منطقه خرد شونده در شرایط واقعی است.
در کنار تستهای استاندارد، شبیهسازیهای عددی با استفاده از تحلیل المان محدود نقش حیاتی در طراحی و بهینهسازی ایفا میکنند. این شبیهسازیها میتوانند رفتار ماده و ساختار را در سناریوهای متنوع پیشبینی کنند و به مهندسان اجازه دهند پارامترهای هندسی و مادهای را تنظیم کنند بدون نیاز به ساخت نمونه فیزیکی متعدد. با این حال، همواره باید نتایج شبیهسازی با آزمایشهای فیزیکی تطابق داده شوند، زیرا رفتار ماده و اتصالات در شرایط واقعی ممکن است تفاوتهایی با مدلهای محاسباتی داشته باشد.
نکات عملی برای مصرفکنندگان و تعمیرکاران این است که به نتایج سازمانهای معتبر مانند Euro NCAP یا IIHS توجه کنند و هنگام تعمیر پس از تصادف اطمینان حاصل کنند که قطعات منطقه خرد شونده با استانداردهای تولیدی تعویض یا تعمیر شدهاند. تعمیر غیر اصولی یا استفاده از قطعات نامناسب میتواند عملکرد زونهای خرد شونده را به طور قابلتوجهی کاهش دهد و خطر آسیب را برای سرنشینان افزایش دهد. در مثال تخصصی، استفاده از جوشهای غیرمجاز در crash boxها میتواند منجر به انتقال غیرمنتظره نیرو به محفظه سرنشین و افزایش خطر شکست ساختاری شود.
نکات عملی و نگهداری برای حفظ عملکرد منطقه خرد شونده

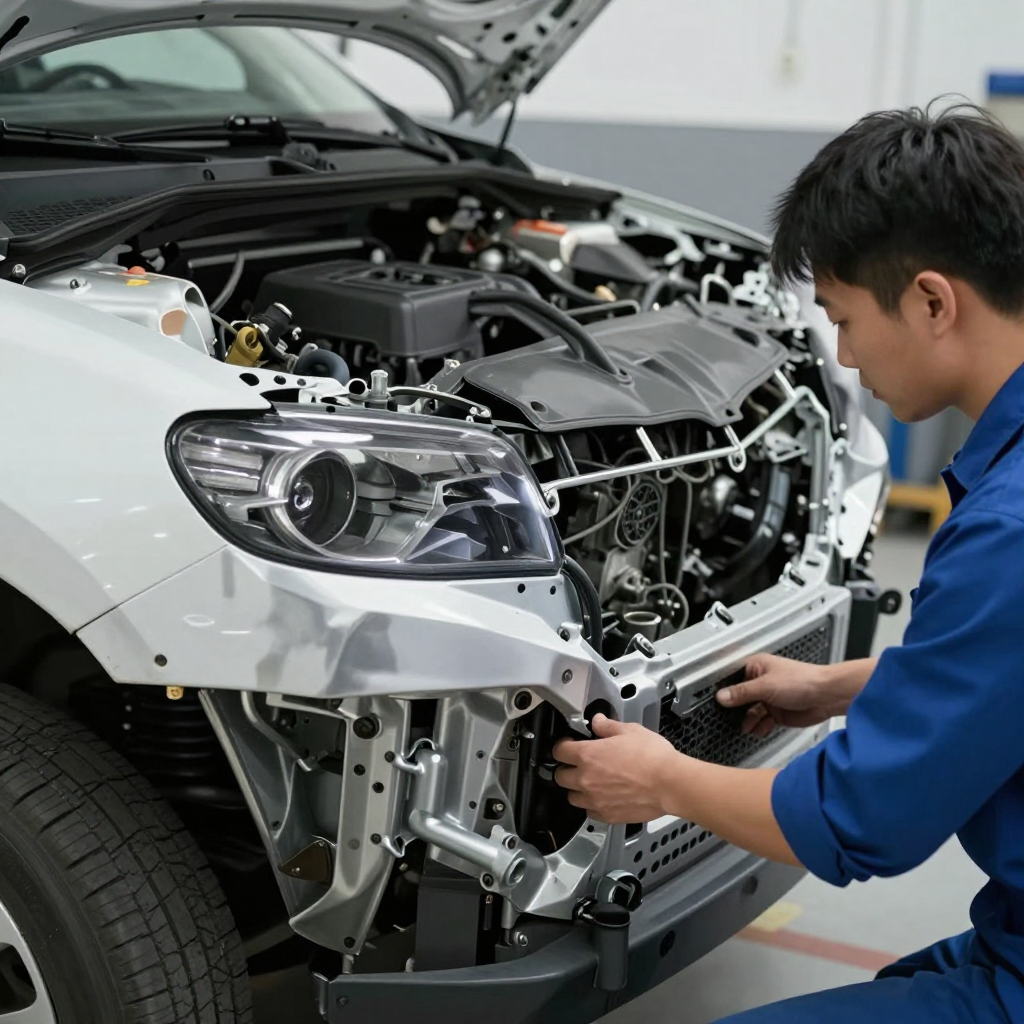

حفظ عملکرد مناسب منطقه خرد شونده نیازمند بازرسی منظم و تعمیر اصولی پس از هر برخورد یا آسیب است. حتی ضربههای جزئی که ممکن است ظاهراً تأثیری نداشته باشند، میتوانند مناطق جذب انرژی را ضعیف کنند. برای مثال خم شدگیهای جزئی در crash boxها یا تغییر شکل در زیر سپر ممکن است اثربخشی جذب انرژی را کاهش دهد. بنابراین پس از هر حادثه، حتی اگر خودرو قابلرانندگی به نظر برسد، باید یک ارزیابی ساختاری توسط تکنسین مجاز انجام شود.
تعمیر و تعویض قطعاتی که به عنوان مناطق خرد شونده طراحی شدهاند باید مطابق با دستورالعمل سازنده انجام شود. استفاده از قطعات غیر اصلی یا تکنیکهای تعمیر نامناسب میتواند منجر به از بین رفتن خطوط شکست کنترلشده و در نتیجه انتقال ناصحیح نیرو به محفظه سرنشین گردد. نگهداری پیشگیرانه مانند بررسی اتصالهای جوشی، کنترل آلودگی و خوردگی در نقاط اتصال، و نگهداری صحیح پوششهای محافظ زیر بدنه میتواند عمر مفید این نواحی را افزایش دهد.
نکات عملی دیگر شامل انتخاب خودرو با طراحی زونهای خرد شونده شفاف و داشتن سابقه تعمیرات مشخص است. هنگام خرید خودرو دستدوم، گزارش تاریخچه تصادف و تأیید اینکه تعمیرات با قطعات و استانداردهای اصلی انجام شدهاند، باید مورد توجه قرار گیرد. به علاوه، رانندگی ایمن و استفاده از سیستمهای کمکی فعال مانند ترمز اضطراری خودکار میتواند احتمال برخورد و نیاز به فعالسازی منطقه خرد شونده را کاهش دهد. مثال کاربردی: پس از تصادف با سرعت پایین، توجه به صداهای غیرمعمول یا لرزشهای جدید در بدنه میتواند نشانهای از آسیب در زونهای خرد شونده باشد که باید فوراً بررسی شود.
جمعبندی منطقه خرد شونده (crumple zone)
منطقه خرد شونده (crumple zone) یک مؤلفه حیاتی در طراحی ایمنی خودرو است که با جذب و پراکندگی انرژی برخورد، از انتقال مستقیم نیرو به محفظه سرنشین جلوگیری میکند. این سیستم ترکیبی از طراحی هندسی، انتخاب ماده و مسیرهای انتقال نیرو است که با استفاده از شبیهسازی و تستهای استاندارد بهینهسازی میشود. شناخت عملکرد، انواع طراحی و مواد مورد استفاده و همچنین اهمیت تعمیر اصولی و نگهداری پس از تصادف از جمله نکات کلیدی است که میتواند جان سرنشینان را نجات دهد.
در عمل، ارزیابی اثربخشی منطقه خرد شونده بر اساس شواهد فیزیکی پس از تصادف و نتایج آزمونهای استاندارد انجام میشود؛ بنابراین، مصرفکنندگان باید به رتبهبندیهای ایمنی معتبر توجه کنند و در صورت لازم از تعمیرگاههای مجاز برای بازسازی یا تعویض قطعات استفاده کنند. توصیه نهایی این است که هنگام انتخاب خودرو، فقط به ظاهر و امکانات رفاهی توجه نکنید؛ بلکه به وجود زونهای خرد شونده طراحیشده، نتایج تستهای تصادف و سیاستهای تعمیر پس از تصادف سازنده نیز توجه کنید تا سطح واقعی ایمنی را ارزیابی نمایید. در نظر داشته باشید که منطقه خرد شونده (crumple zone) زمانی بیشترین کارایی را دارد که طراحی، مواد و تعمیرات آن بهدرستی اجرا شوند.
سوالات متداول
منطقه خرد شونده (crumple zone) چگونه با کیسه هوا همکاری میکند؟
منطقه خرد شونده (crumple zone) و کیسه هوا دو لایه از سیستمهای ایمنی خودرو هستند که با هم برای کاهش آسیب سرنشینان کار میکنند. زون خرد شونده ابتدا بخشی از انرژی برخورد را جذب و زمان برخورد را افزایش میدهد تا شتاب وارد بر کابین کاهش یابد. در ادامه، کیسه هوا با باز شدن سریع خود فضای بین سرنشین و قطعات سخت خودرو را پُر میکند و از تماس مستقیم جلوگیری میکند. ترکیب این دو سیستم باعث میشود که نیروی خالص اعمالشده به بدن سرنشین کاهش یابد و خطر آسیبهای داخلی و ضربههای شدید کمتر شود.
آیا بعد از یک تصادف کوچک باید بخشهای منطقه خرد شونده را تعویض کرد؟
پس از هر تصادف، حتی در مواردی که به نظر جزئی میآید، یک بررسی ساختاری دقیق توصیه میشود زیرا تغییرات ناچیز در crash boxها یا پروفایلهای جذب انرژی میتواند عملکرد آینده را تحت تأثیر قرار دهد. اگر تحلیلگر یا تکنسین شواهدی از تغییر شکل پلاستیک، ترک یا جوشخوردگی غیر اصولی پیدا کند، تعویض قطعات آسیبدیده بر اساس دستورالعمل سازنده لازم است. تعمیر موقت یا استفاده از قطعات غیرمجاز ممکن است منجر به انتقال ناصحیح نیرو در برخوردهای بعدی شود و ایمنی سرنشینان را به خطر بیندازد.
آیا خودروهای الکتریکی منطقه خرد شونده متفاوتی دارند؟
خودروهای الکتریکی به دلیل وجود باتریهای سنگین و توزیع جرم متفاوت نیاز به طراحی ویژهای برای منطقه خرد شونده دارند. در این خودروها، علاوه بر جذب انرژی، حفاظت از بسته باتری در برابر نفوذ و شکست نیز ضروری است تا خطر آتشسوزی یا نشت کاهش یابد. بنابراین طراحی زونهای خرد شونده در خودروهای برقی ترکیبی از جذب انرژی و محافظت از اجزای حساسی مانند باتری است و استفاده از مواد سبک و محفظههای تقویتشده متداول است تا ایمنی کلی و پایداری ساختار تامین شود.
چگونه میتوان فهمید که یک خودرو پس از تصادف به درستی تعمیر شده است؟
برای اطمینان از تعمیر صحیح، ضروری است که تعمیرات بر اساس دستورالعملهای سازنده انجام شده و از قطعات اصلی یا با کیفیت مشابه استفاده شود. دریافت گزارش تعمیرات با جزئیات قطعات تعویضشده، مطالعه گزارشهای پس از تعمیر و بررسیهای بصری کامل میتواند به مصرفکننده کمک کند. همچنین تستهای عملکردی و بررسی با دستگاههای تشخیصی ساختاری پس از تعمیر نشان میدهد که آیا واژگونی نیروها و نقاط اتصال به حالت اولیه بازگشتهاند یا خیر. مراجعه به تعمیرگاههای مجاز با گارانتی تعمیرات نیز راهکار مطمئنی است.
آیا طراحیهای منطقه خرد شونده عمر مفید محدودی دارند؟
خود به خود، مناطق خرد شونده عمر مفید فعال نیاز ندارند، مگر اینکه در تصادف دچار تغییر شکل شده یا آسیب دیدگی و خوردگی جانبی داشته باشند. عوامل محیطی مانند خوردگی یا ضربههای مکرر ممکن است عملکرد آنها را تضعیف کنند، بنابراین بازرسیهای دورهای و محافظت در برابر زنگزدگی اهمیت دارد. در صورت وقوع تصادف حتی با آسیبی جزئی، باید بررسی ساختاری انجام شود تا اطمینان حاصل شود که عملکرد جذب انرژی کاهش نیافته است؛ در صورت لزوم تعویض یا تعمیر تخصصی انجام شود تا ایمنی حفظ گردد.
