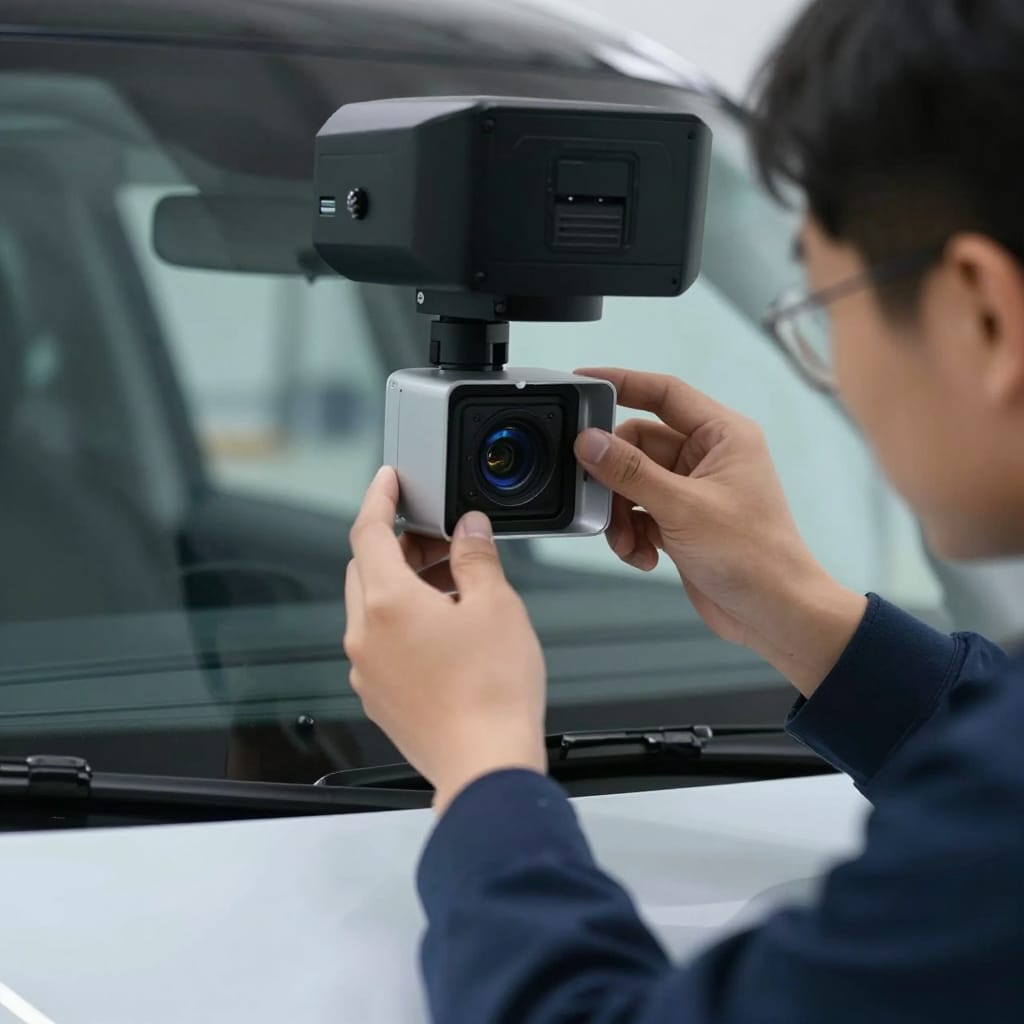

کالیبراسیون و تنظیم سیستم ADAS پس از تعویض شیشه جلو یا تعمیرات تصادف یکی از مهمترین مراحل تضمین ایمنی فعال خودرو است. وقتی شیشه جلو تعویض یا بدنه اطراف سنسورها دچار تغییر و جابجایی شود، تمرکز و زاویه دوربینها و سنسورها تغییر میکند و در نتیجه عملکرد سیستمهای کمک راننده مانند ترمز اتوماتیک، هشدار خروج از خط و کروز کنترل تطبیقی مختل میشود. در این راهنمای جامع، با تمرکز بر کالیبراسیون سیستم ADAS، مراحل فنی، ابزارهای مورد نیاز، نکات عملی تعمیرگاهی و نمونههای تست را بررسی میکنیم تا تعمیرکاران و صاحبان خودرو بدانند چه اقداماتی برای بازگرداندن دقت و ایمنی لازم است.
کالیبراسیون سیستم ADAS بعد از تعویض شیشه جلو: چرا ضروری است
تعویض شیشه جلو یا تعمیر ضربهای در ناحیه جلویی خودرو میتواند باعث تغییر مختصات نصب دوربینها و سنسورهای ADAS شود. حتی تغییرات کوچک در زاویه نصب یا ارتفاع دوربین منجر به خطای قابل توجه در تشخیص خطوط، وسایل نقلیه یا عابر پیاده میشود. کالیبراسیون سیستم ADAS به معنی بازتنظیم معادلات هندسی و پارامترهای نرمافزاری است تا دادههای حسگرها با موقعیت فیزیکی واقعی خودرو همخوان شوند. بدون این بازتنظیم، سامانههای ایمنی ممکن است هشدارهای کاذب تولید کنند یا بدتر از آن، در شرایط بحرانی عملکرد ناامیدکنندهای داشته باشند.
در عمل، چند عامل کلیدی ضرورت کالیبراسیون را توجیه میکنند: اولاً، دقت دوربینها و لیدار/رادار به نسبت دقیق زاویه و ارتفاع وابسته است. ثانیاً، حتی تفاوت اندک در ضخامت یا نوع چسب شیشه میتواند میزان شکست نور و میدان دید دوربین را تغییر دهد. ثالثاً، نحوه نصب مجدد قطعات بدنه و شاسی پس از تصادف میتواند باعث انطباق نادرست پایههای نگهدارنده حسگرها شود. به همین دلیل، کالیبراسیون سیستم ADAS بعد از هر تعویض شیشه جلو یا تعمیر ساختاری ضروری است تا ترکیب سختافزار و نرمافزار دوباره همترازی شود و امنیت فعال خودرو تضمین گردد.
تأثیر شیشه جلو و محیط نصب روی عملکرد حسگرها
شیشه جلو نقش مستقیم در عملکرد دوربینهای دید جلو دارد، زیرا میدان دید، یکنواختی نور ورودی و میزان دریافتی پیکسلها را تحت تأثیر قرار میدهد. انواع مختلف شیشه از نظر پوششهای ضدتشعشع، لایههای گرماگیر یا ضخامت میتوانند بازتاب و شکست نور را تغییر دهند و در نتیجه الگوریتمهای تشخیص لبه و کنتراست را مختل کنند. همچنین در خودروهای مجهز به سنسورهای چندگانه، اختلاف مختصات نصب میان رادار، لیدار و دوربین باید به دقت تنظیم شود تا فیوژن دادهها دقیق عمل کند. در تعمیرگاه، بررسی وضعیت پایهها، تمیزی محل نصب و سازگاری شیشه با مدل خودرو باید قبل از هر کالیبراسیونی انجام شود.
مثال عملی: یک مورد از کارگاه
در یک نمونه عملی، خودرویی پس از تعویض شیشه جلو علائم هشدار خروج از خط را به صورت مکرر نشان میداد. بررسی اولیه نشان داد پایه دوربین چند میلیمتر پایینتر نصب شده است. پس از اعمال کالیبراسیون استاتیک و تنظیم ارتفاع به اندازه کارخانه و اجرای تست رانندگی با سناریوهای واقعی، خطاها برطرف شد. این نمونه نشان میدهد که حتی تغییرات ظاهراً کوچک در نصب میتواند عملکرد سیستم ADAS را به شدت کاهش دهد؛ بنابراین اجرای دقیق کالیبراسیون سیستم ADAS پس از تعویض شیشه ضروری است.
شرایط و زمانبندیهای لازم برای کالیبراسیون و تنظیم سیستم ADAS
هرگاه قسمت جلویی خودرو، شیشه، سپر، کاپوت یا پایههای نصب سنسورها تحت تأثیر قرار گیرند، باید کالیبراسیون سیستم ADAS انجام شود. شرایطی مانند تعویض شیشه جلو، تعویض یا تعمیر سپر، تصادفهای جزئی یا شدید، تنظیم مجدد ارتفاع خودرو بعد از تعمیرات تعلیق، یا حتی تغییر در زاویه نصب آیینه داخلی که نگهدارنده دوربین روی آن سوار است، همگی میتوانند نیاز به کالیبراسیون را ایجاد کنند. علاوه بر این، برخی تولیدکنندگان خودرو برنامه زمانبندی مشخصی برای کالیبراسیون بعد از سرویسهای خاص ارائه میدهند که باید در دستورکار تعمیرگاه قرار گیرد.
از منظر زمانبندی، به محض پایان تعمیرات بدنه یا تعویض شیشه و پیش از تحویل خودرو به مشتری، انجام کالیبراسیون ضروری است. انجام کالیبراسیون در سرویس اولیه، پیش از آزمایش رانندگی و پیش از بازگشت به محیط شهری تضمین میکند که سامانههای ایمنی فعال از ابتدا درست عمل میکنند. در مواردی که کالیبراسیون دینامیک مورد نیاز است، باید تستهای رانندگی در محیط کنترلشده و با ثبت دادههای حسگر صورت گیرد تا پارامترها تا حد امکان بهینه شوند.
قواعد تولیدکننده و استانداردهای صنعتی
تولیدکنندگان خودرو معمولاً دستورالعملهای مشخصی برای کالیبراسیون سنسورها ارائه میکنند که شامل مقادیر زاویهای، فاصلههای اندازهگیری و روشهای آزمون است. پیروی از این دستورالعملها حیاتی است، زیرا هر برند و مدل ممکن است پارامترهای دقیق متفاوتی داشته باشد. علاوه بر این، برخی استانداردهای بینالمللی و ملاکهای ایمنی صنعت خودروسازی الزاماتی برای مستندسازی مراحل کالیبراسیون و ثبت نتایج تست ارائه میدهند. تعمیرگاهها باید ابزارهای مناسب، نرمافزارهای تولیدکننده و مدارک مربوطه را در اختیار داشته باشند تا کالیبراسیون مطابق استاندارد انجام شود.
نکات عملی برای زمانبندی و بررسی پس از تعمیر

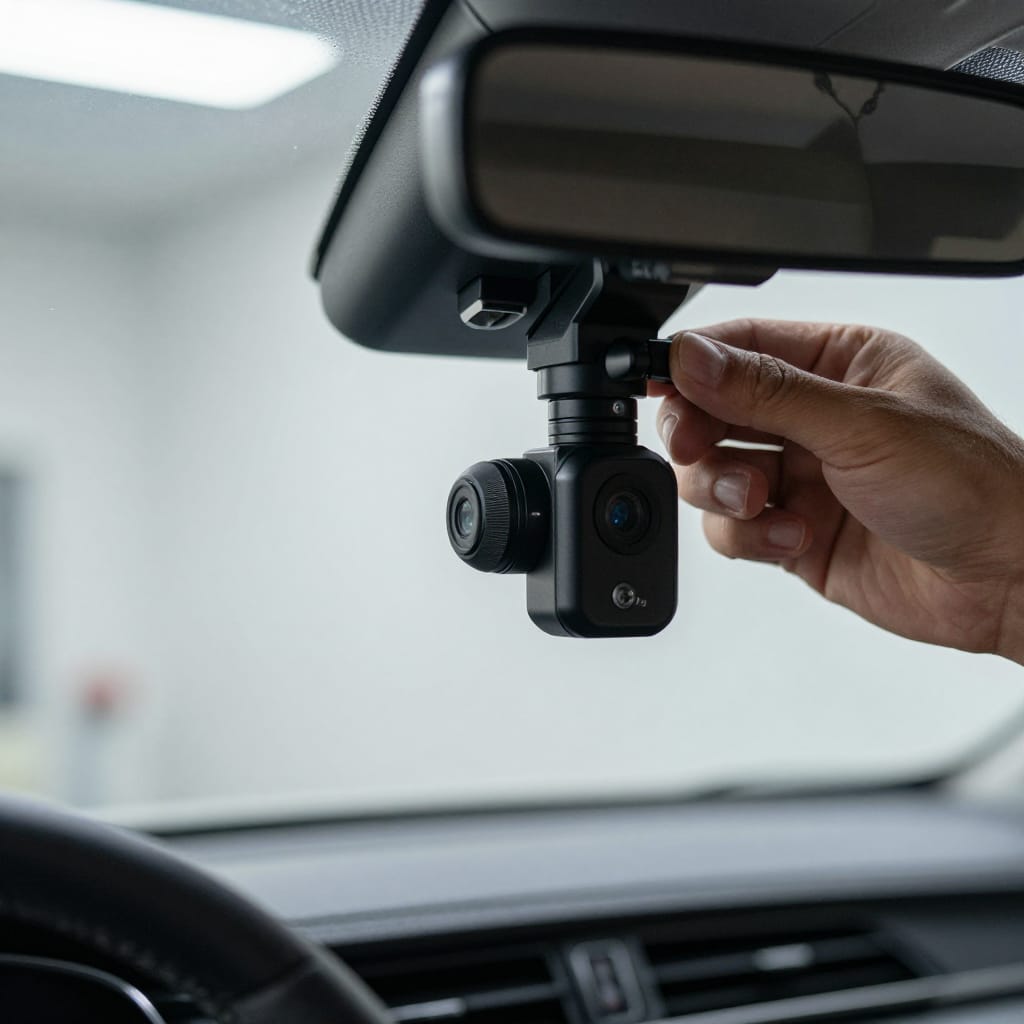

در عمل، یک فهرست کنترل (checklist) باید شامل بررسی جسمی پایههای نگهدارنده حسگر، پاکسازی لنز، بررسی نفوذ آب یا گرد و غبار، تنظیم ارتفاع و تراز بدنه و سپس اجرای کالیبراسیون باشد. ثبت نتیجههای قبل و بعد از کالیبراسیون، از جمله مقادیر زاویه و معیارهای عملکرد، برای پیگیری کیفی تعمیرات اهمیت دارد. اگر خودرو به دست مشتری بازگردانده شود بدون کالیبراسیون مناسب، مسئولیت احتمالی در صورت رخداد حادثه افزایش مییابد.
روشهای کالیبراسیون: استاتیک، دینامیک و ابزارهای مورد نیاز
دو رویکرد اصلی برای کالیبراسیون وجود دارد: کالیبراسیون استاتیک و کالیبراسیون دینامیک. کالیبراسیون استاتیک در محیط ثابت و با استفاده از تختههای مخصوص، اهداف بازتابدهنده و صفحات کالیبراسیون انجام میشود. این روش معمولاً برای تنظیم اولیه زاویه و همترازی دوربینها استفاده میشود. کالیبراسیون دینامیک، که بیشتر در محیط رانندگی واقعی صورت میگیرد، پارامترهای الگوریتمی را بر اساس دادههای ثبتشده در شرایط مختلف جادهای تنظیم میکند. هر دو روش مکمل یکدیگر هستند و برای حصول نتیجه بهینه معمولاً هر دو اجرا میشوند.
ابزارهای مورد نیاز شامل دستگاههای اسکن و کالیبراسیون الکترونیک برندهای معتبر، صفحات کالیبراسیون چاپشده دقیق، پایههای تراز، تراز لیزری و نرمافزارهای تعمیرگاهی تولیدکننده است. برخی خودروها نیاز به ابزارهای اختصاصی و دسترسی به دادههای تولیدکننده دارند که تنها از طریق سرویسهای مجاز امکانپذیر است. داشتن دفترچه فنی مدل خودرو و نرمافزارهای بهروز باعث میشود کالیبراسیون سیستم ADAS با دقت کارخانهای بازتولید شود.
کالیبراسیون سیستم ADAS: روش استاتیک و مراحل فنی

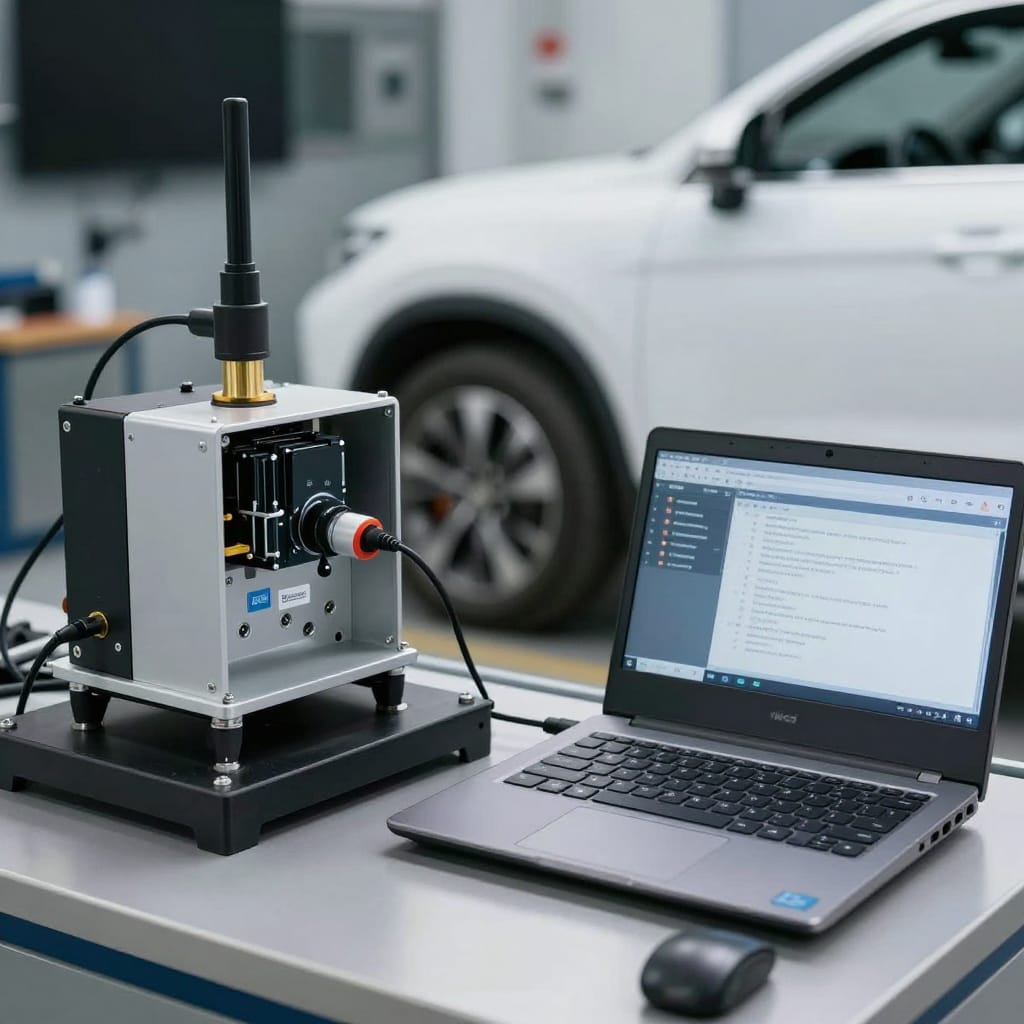

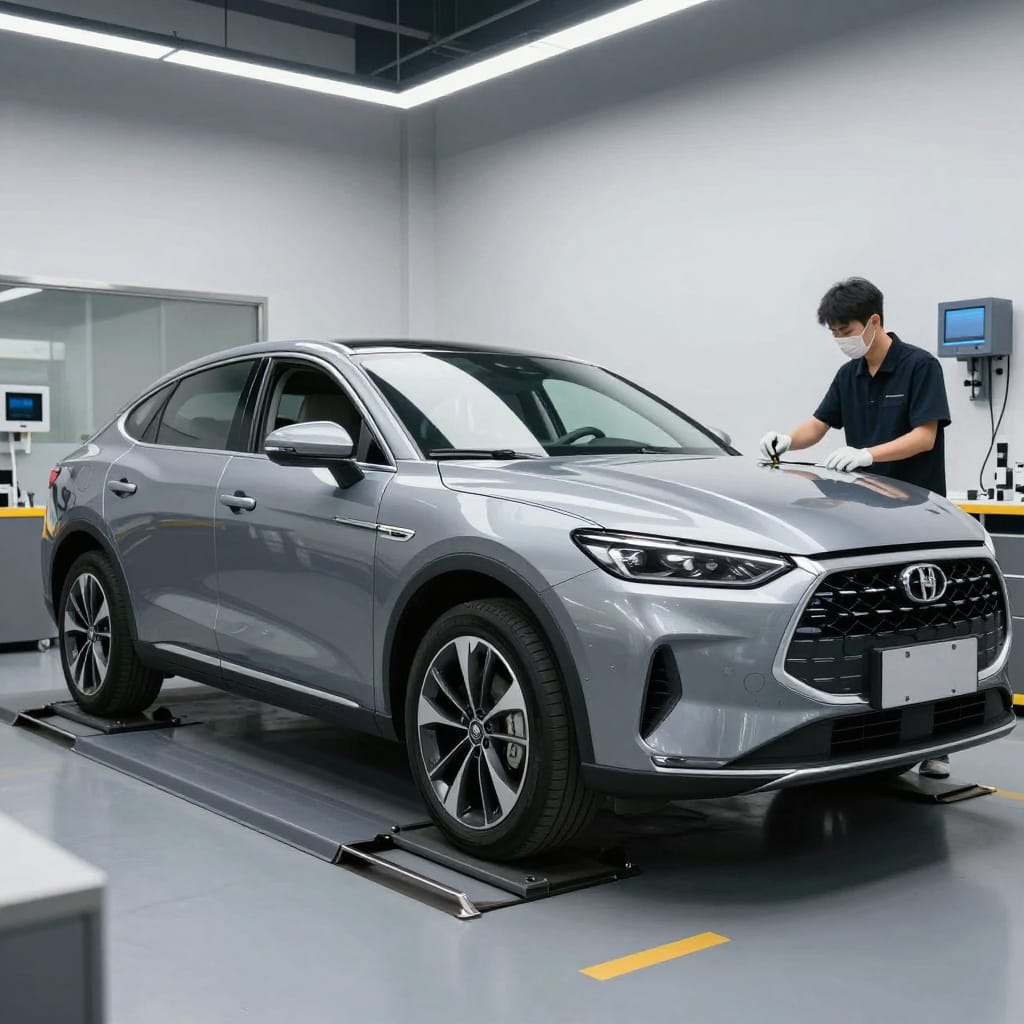

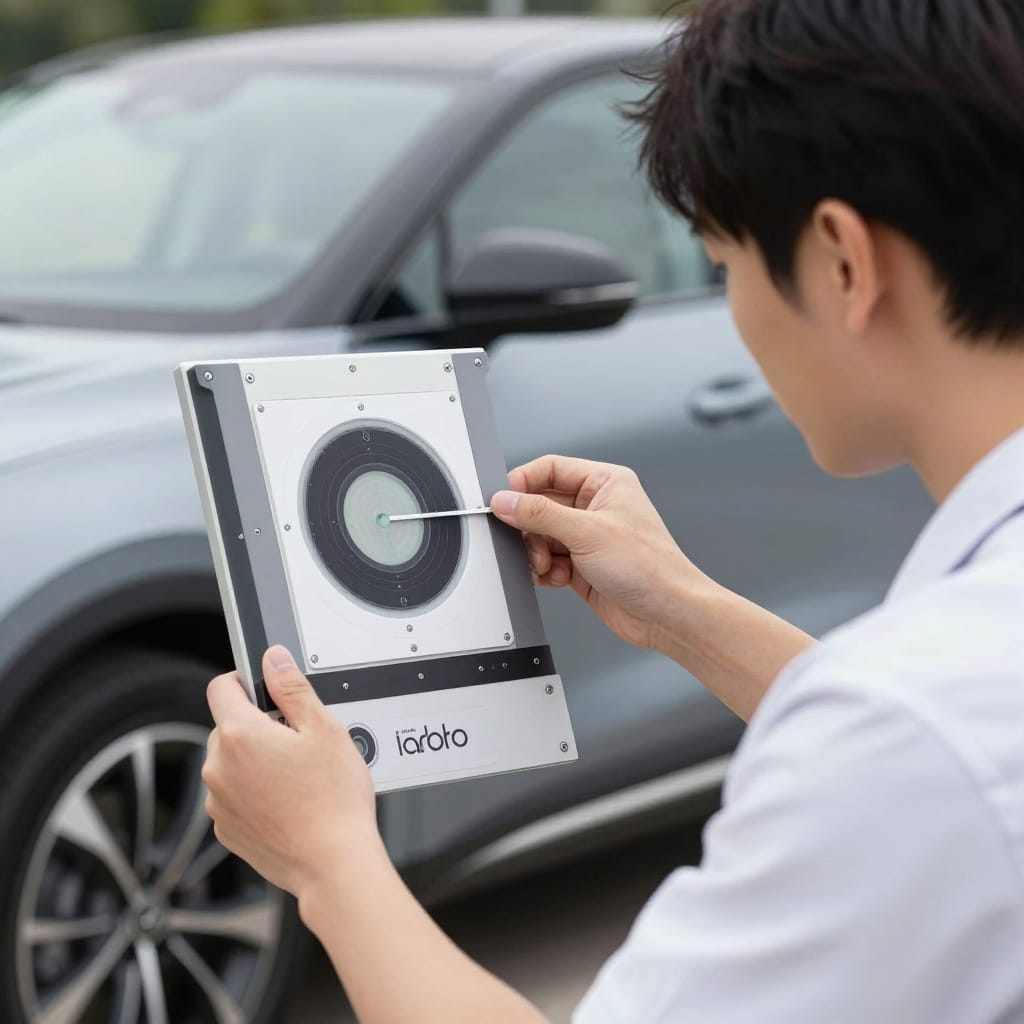

در کالیبراسیون استاتیک، خودرو در فاصله مشخصی از صفحه کالیبراسیون قرار میگیرد و دوربین یا سنسور بر اساس علائم تعریفشده تنظیم میشود. مراحل معمول شامل تنظیم دقیق ارتفاع، تراز جانبی، فاصله محور خودرو تا صفحه و ثبت مقادیر در نرمافزار است. صفحات کالیبراسیون باید با دقت چاپ و نصب شوند و محیط کاری باید روشنایی یکنواخت و بدون بازتابهای قوی داشته باشد. خطاهای اندازهگیری در این مرحله میتواند باعث انحرافات دائمی در عملکرد ADAS شود، بنابراین دقت بالا و پایبندی به مشخصات کارخانهای حیاتی است.
کالیبراسیون دینامیک و شبیهسازی شرایط واقعی
کالیبراسیون دینامیک شامل رانندگی در مسیرهای کنترلشده با اهداف مشخص است تا دادههای واقعی از تعامل خودرو با محیط به دست آید. این روش به الگوریتمهای نرمافزاری اجازه میدهد تا پارامترهایی مانند تشخیص فاصله، سرعت نسبی و زمان واکنش را بر اساس شرایط واقعی تنظیم کنند. به عنوان مثال، تست شناسایی خط در سرعتهای مختلف و با روشناییهای متنوع میتواند پارامترهای تشخیص لبه را بهینه کند. ابزارهای ثبت داده و دستگاههای ثبت ویدئو همزمانی دادههای حسگرها ضروری هستند تا تحلیل پس از آزمون امکانپذیر شود.
راهنمای گامبهگام برای تعمیرگاهها و صاحبان خودرو
برای اجرای کالیبراسیون و تنظیم سیستم ADAS در تعمیرگاه، باید یک روال گامبهگام تدوین شود: ابتدا بازبینی و تعمیر مکانیکی پایهها و بدنه؛ سپس پاکسازی و بررسی بصری لنزها و پوشش شیشه؛ اجرای کالیبراسیون استاتیک با صفحات استاندارد و ثبت مقادیر؛ در ادامه اجرای کالیبراسیون دینامیک با رانندگی آزمایشی و ارسال دادهها به نرمافزار تخصصی؛ و در نهایت تهیه گزارش کامل از فرآیند و تحویل آن به مشتری. هر گام باید توسط تکنسین مجرب و با ابزار مناسب انجام شود تا ریسک خطا به حداقل برسد.
برای صاحبان خودرو نیز توصیه میشود پس از دریافت خودرو از تعمیرگاه، عملکرد سیستمهای ADAS را در محیط کنترلشده بررسی کنند: آزمایش هشدار خروج از خط در جاده خلوت، بررسی کروز کنترل تطبیقی و واکنش به شتابگیری و ترمز ملایم و مشاهده عملکرد هشدار برخورد جلو. هرگونه علامت غیرعادی مانند هشدارهای کاذب یا فقدان عملکرد باید بلافاصله به تعمیرگاه گزارش شود تا اصلاحات لازم انجام گیرد.
نکات عملی برای تعمیرگاهها: چکلیست و مستندسازی
تعمیرگاهها باید یک چکلیست استاندارد داشته باشند که شامل گامهایی مانند بررسی سلامت فیزیکی نگهدارندهها، پاکسازی لنزها، تایید مشخصات شیشه تعویضی، اتصال به نرمافزار تولیدکننده و اجرای کالیبراسیون استاتیک و دینامیک است. ثبت نتایج کالیبراسیون، تصاویر قبل و بعد از تنظیم و فایلهای گزارش نرمافزاری باید در پرونده سرویس نگهداری شود. مستندسازی دقیق از نظر حقوقی نیز اهمیت دارد، زیرا در صورت بروز حادثه، اثبات اینکه کالیبراسیون سیستم ADAS طبق دستورالعمل انجام شده میتواند مسئولیتها را کاهش دهد.
مثال عملی و نکات ایمنی هنگام اجرای کالیبراسیون
در یک نمونه عملی، تعمیرگاهی که از نرمافزار غیراصلی استفاده کرده بود، پس از کالیبراسیون استاتیک ناموفق، هنگام فرمانپذیری خودرو در سرعت بالا مشکلاتی مشاهده شد. علت استفاده از پارامترهای عمومی به جای مقادیر مخصوص مدل خودرو بود. نکته مهم این است که برای هر مدل باید از دستورالعملها و ابزارهای سازگار استفاده شود و کالیبراسیون باید در محیط ایمن انجام شود، خصوصاً مراحل دینامیک که مستلزم کنترل دقیق مسیر و حضور تکنسین برای مانیتورینگ لحظهای است.
جمعبندی کالیبراسیون و تنظیم سیستم ADAS
کالیبراسیون سیستم ADAS پس از تعویض شیشه جلو یا تعمیرات تصادف یک فرآیند ضروری برای حفظ عملکرد صحیح و ایمنی فعال خودرو است. تغییرات کوچک در زاویه نصب یا وضعیت شیشه میتواند منجر به خطاهای قابل توجه در سیستمهای تشخیص خط، سیستمهای جلوگیری از برخورد و کروز کنترل تطبیقی شود. در این راهنما روشهای استاتیک و دینامیک کالیبراسیون، ابزارها و روندهای عملی برای تعمیرگاهها و نکات کنترل پس از تعمیر ارائه شد. اجرای دقیق مراحل، استفاده از نرمافزارها و صفحات کالیبراسیون سازگار با تولیدکننده و مستندسازی کامل نتایج، از اجزای ضروری یک سرویس ایمن و قابلاعتماد است.
توصیه نهایی این است که پس از هر تعویض شیشه جلو یا تعمیرات بدنه که در نزدیکی سنسورها و دوربینها انجام شده است، حتماً کالیبراسیون سیستم ADAS انجام شود و از اجرای آن توسط تکنسینان آموزشدیده و با ابزار مناسب اطمینان حاصل گردد. این کار نه تنها به بازگرداندن کارایی سیستمها کمک میکند، بلکه از ایجاد خطرات احتمالی و مسئولیتهای قانونی جلوگیری میکند. حفظ عملکرد صحیح ADAS بخشی از مسئولیت تعمیرکار و مالک خودرو در راستای ایمنی جادهای است.
سوالات متداول کالیبراسیون و تنظیم سیستم ADAS
آیا تعویض شیشه جلو همیشه نیاز به کالیبراسیون سیستم ADAS دارد؟
در اکثر موارد بله؛ تعویض شیشه جلو که دوربین یا نگهدارنده آن بر روی آیینه یا سقف نصب است، معمولاً نیازمند کالیبراسیون است. حتی در صورتی که ظاهر کار عادی به نظر برسد، کوچکترین اختلاف در زاویه یا ارتفاع نصب میتواند باعث کاهش دقت الگوریتمهای تشخیص شود. برخی تولیدکنندگان در دستورالعمل سرویس خود تاکید دارند که پس از هر تعویض شیشه یا هر گونه تعمیر در ناحیه جلویی، کالیبراسیون انجام شود تا عملکرد سیستمها مطابق استاندارد کارخانه بازگردانده شود.
کالیبراسیون استاتیک بهتر است یا دینامیک، و کدام یک کافی است؟
هر دو روش مکمل یکدیگر هستند؛ کالیبراسیون استاتیک برای تنظیم اولیه هندسی و همترازی دوربینها به کار میرود و معمولاً اولین قدم است. کالیبراسیون دینامیک پارامترهای نرمافزاری را در شرایط واقعی رانندگی بهینه میکند و برای حصول عملکرد بهینه در سناریوهای متغیر ضروری است. در بسیاری از موارد انجام تنها کالیبراسیون استاتیک کافی نیست و ترکیب هر دو روش بهترین بازده را فراهم میآورد.
چه ابزارهایی برای اجرای صحیح کالیبراسیون سیستم ADAS لازم است؟
ابزارهای مورد نیاز شامل نرمافزارهای تخصصی تولیدکننده خودرو، صفحات کالیبراسیون اندازهگیری شده، ترازهای دقیق، دستگاههای اسکن ECU و تجهیزاتی برای ثبت ویدیوی همزمان دادههای سنسور است. برخی خودروها به ابزارهای اختصاصی و دسترسی به دیتابیس تولیدکننده نیاز دارند، بنابراین استفاده از تجهیزات غیراستاندارد یا عمومی ممکن است باعث خطا در تنظیمات شود. تعمیرگاهها باید از ابزارهای تاییدشده و بهروز استفاده کنند تا دقت کالیبراسیون تضمین شود.
چگونه میتوانم پس از خروج از تعمیرگاه عملکرد ADAS را بررسی کنم؟
پس از دریافت خودرو، در محیط بسته و ایمن عملکردهای پایهای را تست کنید: هشدار خروج از خط در جاده خلوت و با خطهای مشخص، عملکرد کروز کنترل تطبیقی در ترافیک سبک و واکنش سیستم هشدار برخورد در سرعت کم. هرگونه هشدار کاذب، تأخیر در پاسخ یا عدم عملکرد باید فوراً گزارش و اصلاح شود. همچنین از تعمیرگاه درخواست گزارش کالیبراسیون و فایلهای ثبت شده کنید تا در صورت نیاز بتوانید نتایج را بررسی یا پیگیری کنید.
آیا کالیبراسیون سیستم ADAS توسط مالک خودرو قابل انجام است؟
اکثر موارد نیاز به تجهیزات تخصصی و نرمافزارهای تولیدکننده دارد و بنابراین توسط مالک معمولی توصیه نمیشود. انجام نادرست میتواند عملکرد سیستمها را بدتر کند یا حتی خطرآفرین شود. با این حال، مالک میتواند پیش و پس از سرویس، تستهای سادهای انجام دهد و در صورت مشاهده هر گونه ناهنجاری خودرو را به تعمیرگاه بازگرداند. بهترین روش مراجعه به تعمیرگاه مجاز یا تکنسین آموزشدیده است.
چه مدارکی باید از تعمیرگاه پس از انجام کالیبراسیون دریافت کنم؟
از تعمیرگاه درخواست گزارش کامل فرآیند کالیبراسیون شامل مقادیر پیش و پس از تنظیم، تصاویر صفحات کالیبراسیون، فایلهای گزارش نرمافزاری و امضای تکنسین را داشته باشید. این مدارک در صورت بروز مشکل یا نیاز به پیگیری حقوقی اهمیت دارند و همچنین اثبات میکنند که تعمیرگاه مسئولیت انجام کالیبراسیون را به درستی بر عهده گرفته است. نگهداری این سوابق بخشی از مدیریت ایمنی خودرو است.
