نحوه سوختگیری و نگهداری مخازن هیدروژن در خودروها باید با دقت فنی و رعایت استانداردهای ایمنی انجام شود تا عملکرد سیستم سوخترسانی مستحکم و بدون خطر برقرار بماند. در این راهنما بهصورت گامبهگام و تخصصی روشهای صحیح سوختگیری، نکات تعمیر و نگهداری مخازن، استانداردهای مرتبط، چکلیستهای عملی و مثالهای کاربردی برای کاربران و تکنسینها پرداخته میشود. هدف ارائه دیدی عملی و ایمن است تا صاحبان خودروهای هیدروژنی و تیمهای نگهداری بتوانند با اطمینان و آگاهی کامل عملیات مرتبط با مخازن هیدروژنی را انجام دهند.
نحوه سوختگیری و نگهداری مخازن هیدروژن در خودروها – اصول و مراحل
درک اصول اولیه نحوه سوختگیری و نگهداری مخازن هیدروژن در خودروها از اهمیت بالایی برخوردار است، زیرا هیدروژن بهعنوان یک گاز سبک با چگالی انرژی بالا و رفتار خاص فیزیکی، مستلزم فرآیندهای ویژهای در ذخیرهسازی و انتقال است. پیش از هر اقدام عملی، آشنایی با اجزای کلیدی سیستم ذخیرهسازی هیدروژن، نحوه کار شیرها، دریچهها و سیستمهای کنترل فشار برای جلوگیری از خطرات احتمالی لازم است. این بخش، اصول ایمنی عمومی و مراحل گامبهگام سوختگیری را بهصورت تخصصی توضیح میدهد و مثالهای عملی برای شرایط مختلف ارائه میکند.
اولین مرحله آمادهسازی شامل بررسی بصری وضعیت خودرو، محل قرارگیری مخازن و افزارههای ایمنی است. قبل از اتصال نازل سوخترسان، باید اطمینان حاصل شود که هیچ نشتی قابل مشاهده، ترک یا آسیب مکانیکی روی بدنه مخزن یا خطوط هیدرولیک و پنوماتیک وجود ندارد. همچنین بررسی قطعات مرتبط نظیر شیرهای قطع اضطراری، سوییچهای فشار، اتصالات سریع و سیستم تهویه ضروری است تا سوختگیری با کمترین خطر انجام شود.
نکات ایمنی در نحوه سوختگیری و نگهداری مخازن هیدروژن در خودروها
نخستین و مهمترین نکته در هر عملیات مرتبط با هیدروژن رعایت اصول ایمنی است. هیدروژن گازی قابل اشتعال است و در صورت ترکیب با هوا در محدوده انفجاری قرار میگیرد؛ بنابراین کنترل نشتی، تهویه مناسب و استفاده از تجهیزات محافظتی تخصصی از ضروریات است. هنگام انجام سوختگیری نباید منابع احتراق موجود باشند و باید از پوششهای ضد الکتریسیته ساکن و ابزار غیرجرقهای استفاده شود. همچنین اپراتور باید آموزش دیده و دارای گواهینامههای مرتبط باشد تا بتواند شرایط بحرانی مانند نشتی فشار یا خطای شیرها را مدیریت کند.
مثال عملی: قبل از سوختگیری در یک جایگاه عمومی هیدروژن، اپراتور باید ابتدا علائم هشداردهنده خودرو را چک کند، سپس محل اتصال نازل را از وجود خاک، روغن یا آلودگی پاک کند و پس از اطمینان از بسته بودن شیر ایمنی، اتصال نازل را مطابق دستورالعمل سازنده انجام دهد. در صورت مشاهده هر گونه بوی غیرمعمول یا هالههای گاز، سوختگیری باید فوراً متوقف و فرآیند تهویه و بررسی نشت آغاز شود.

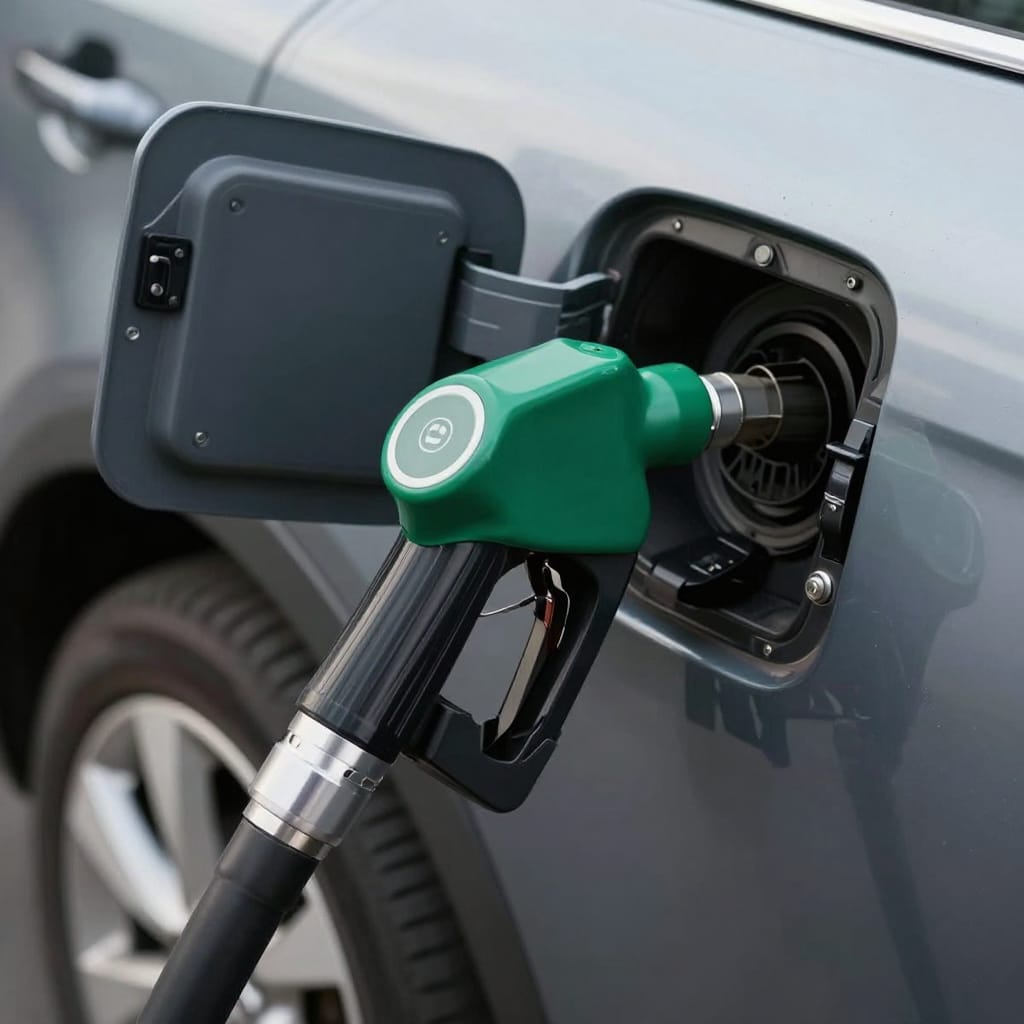

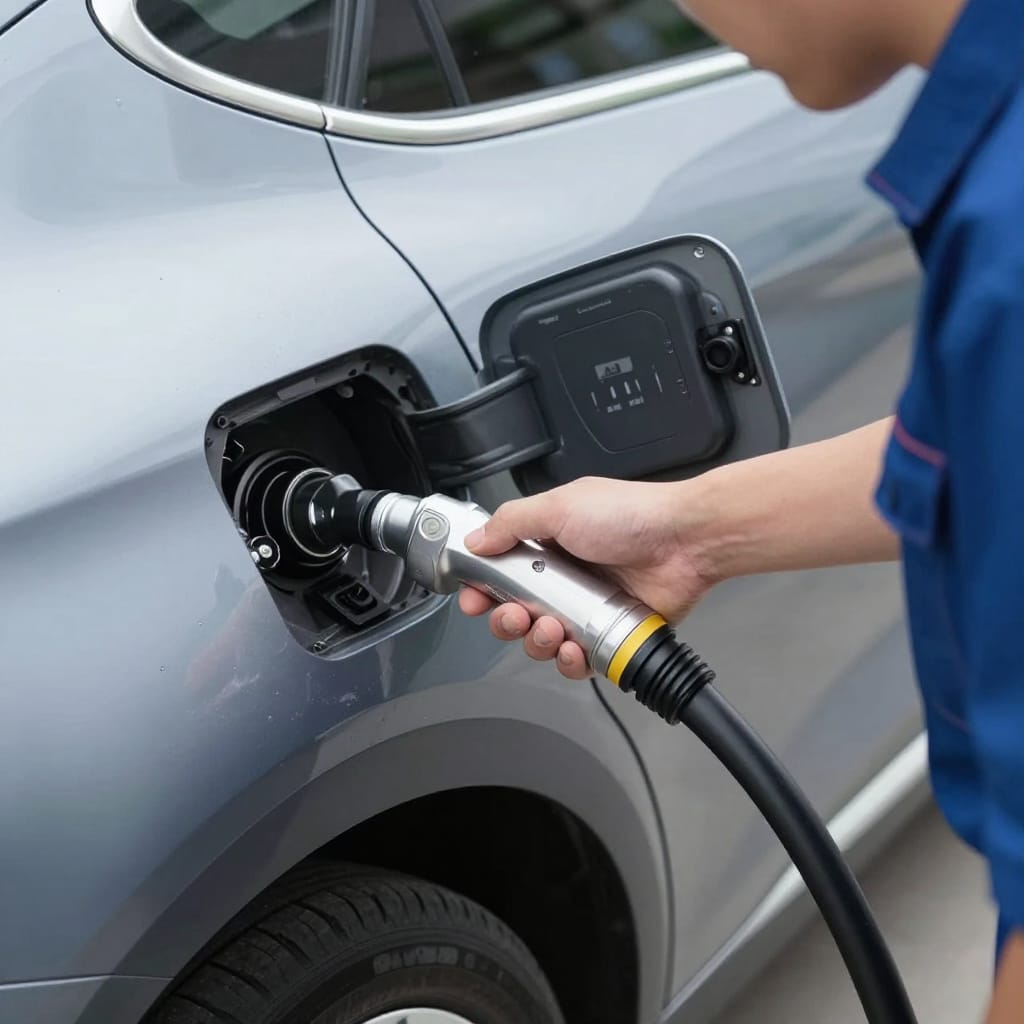

مراحل سوختگیری در پمپهای هیدروژن
رویه استاندارد سوختگیری معمولاً شامل تسلسل خاصی است: ابتدا خودرو باید در محل مشخص پارک و ترمز دستی کشیده شود، سپس سیستم تهویه جایگاه و خودرو بررسی گردد. پس از خاموش کردن موتور (در صورت وجود) و اطمینان از ایمنی محیط، اپراتور اتصالات ایمنی را بررسی میکند. اتصال نازل به درگاه سوخت خودرو بهشکل محکم و مطابق با جهت استاندارد صورت میپذیرد تا از نشتی جلوگیری شود. در مرحله بعد، سیستم پرکننده خودکار فشار و دما را کنترل میکند و سوختگیری با نرخ و فشار تنظیمشده آغاز میشود.
نکته عملی: کنترل دما هنگام پر کردن مخازن فشار بالا بسیار مهم است؛ زیرا افزایش دما منجر به افزایش فشار داخلی میشود که باید توسط سیستمهای کاهنده یا چرخههای توقف-استارت کنترل شود. همچنین برای پر کردن مخازن سردسازی یا استفاده از الگوریتمهای پرکن سرد ممکن است در برخی جایگاهها بهره برده شود تا از افزایش بیش از حد دما جلوگیری شود.
استانداردها و ایمنی در سوختگیری هیدروژن
رعایت استانداردها و مقررات بینالمللی و ملی برای ایمنی عملیات سوختگیری و نگهداری، از پایههای ضروری هر برنامه کاربردی هیدروژنی است. این استانداردها شامل طراحی مخازن، آزمونهای فشار، سیستمهای کنترل نشتی، الزامات نصب جایگاهها، فاصلههای ایمنی و تجهیزات حفاظت فردی میشود. تشخیص تفاوت میان استانداردهای مختلف و تطابق تجهیزات با مقررات محلی باعث کاهش ریسک، افزایش سازگاری و تسهیل بهرهبرداری خواهد شد.
از منظر فنی، استانداردهای مربوط به مخازن فشار بالا مانند ISO/TS و SAE، محدودههای فشار کاری، روشهای آزمون ضربه، آزمون سیکل حرارتی و تستهای خزش را تعریف میکنند. علاوه بر این، استانداردهای مربوط به ایمنی جایگاهها شامل فاصلهایمن میان تاسیسات، سیستمهای اطفاء حریق و سیستمهای تشخیص گاز میشوند. رعایت دقیق این استانداردها و داشتن پروتکلهای عملیاتی مشخص برای شرایط اضطراری از افتادن در معرض خطرات جبرانناپذیر جلوگیری میکند.
سیستمهای ایمنی فعال و غیرفعال
سیستمهای ایمنی فعال شامل تجهیزات و مکانیزمهایی هستند که بهطور فعال در واکنش به رویداد، اقدام محافظتی انجام میدهند. نمونههایی از سیستمهای فعال عبارتند از شیرهای قطع اضطراری، سنسورهای تشخیص نشت هیدروژن، کنترلهای فشار و دما و سیستمهای اطفاء خودکار. این سیستمها باید بهصورت دورهای آزمون شوند و گزارشهای عملکرد آنها ثبت و تحلیل گردد تا از درست عمل کردن در شرایط بحرانی اطمینان حاصل شود.
سیستمهای ایمنی غیرفعال به طراحیهایی اطلاق میشود که بهطور ذاتی از وقوع حوادث جلوگیری میکنند؛ مانند استفاده از مواد مقاوم به ترک و خوردگی در ساخت مخازن، طراحی مکانیکی مناسب برای اتصالات و قرارگیری مناسب جایگاهها نسبت به بناها و مسیرها. تلفیق هر دو نوع سیستم در طراحی یک چرخه ایمنی قوی را میسازد که هم از وقوع حادثه جلوگیری و هم در صورت بروز حادثه، پیامدها را کاهش میدهد.
استانداردهای بینالمللی و ملی مرتبط
آشنایی با استانداردهای کلیدی مانند ISO 14687 برای خلوص هیدروژن، ISO 19880 برای جایگاههای سوختگیری هیدروژن، و استانداردهای SAE برای مخازن و سیستمهای خودرو از جمله مواردی است که طراحان و اپراتورهای جایگاه باید بدانند. در بسیاری از کشورها مقررات محلی نیز ممکن است الزامات ویژهای درباره فاصلهگذاری، مجوزها و بازرسی دورهای تعیین کند. مطالعه و همگامی با این استانداردها نه تنها الزامی حقوقی است بلکه در بهبود ایمنی و قابلیت اتکا نقش حیاتی دارد.
ساختار و انواع مخازن هیدروژن در خودروها
انتخاب صحیح نوع مخزن هیدروژن تاثیر مستقیم بر ایمنی، وزن، فضای اشغال شده و هزینههای نگهداری دارد. مخازن ذخیرهسازی بر مبنای ماده سازنده و تکنولوژی ساخت به دستههای مختلفی تقسیم میشوند که هر کدام مزایا و محدودیتهای خاص خود را دارند. آشنایی با مشخصات فنی هر گروه و کاربرد مناسب آنها در خودروهای سواری، تجاری و کشاورزی از مواردی است که طراحان سیستمهای هیدروژنی باید در تصمیمگیری لحاظ کنند.
از منظر ساختاری، چهار نسل اصلی مخازن شناخته میشوند: نوع I فلزی تماماً از فولاد یا آلیاژ، نوع II فلزی تقویتشده با الیاف، نوع III که جداره فلزی داخلی با پوشش کربن یا الیاف تقویت میشود، و نوع IV که کامپوزیتی و بدون جداره فلزی است و از لایههای پلیمری و الیاف کربن تشکیل شده است. هر نسل تعادلی میان وزن، مقاومت فشار، هزینه و رفتار در برابر حرارت و خستگی ایجاد میکند.
| نوع مخزن | مواد سازنده | فشار کاری معمول | مزایا | معایب |
|---|---|---|---|---|
| نوع I | فولادی/آلیاژ | تا 350 بار | مقاومت مکانیکی بالا، هزینه کمتر | وزن زیاد، خوردگی |
| نوع II | فلز + تقویت الیاف | تا 350 بار | مقاومت بهتر نسبت به نوع I | وزن و هزینه متوسط |
| نوع III | فلزی داخلی + پوسته الیافی | 350-700 بار | تعادل وزن و مقاومت | هزینه بالاتر |
| نوع IV | بدون جداره فلزی، پلیمری و الیاف کربن | تا 700 بار یا بالاتر | وزن سبک، طراحی انعطافپذیر | هزینه بالا، حساسیت به دما |

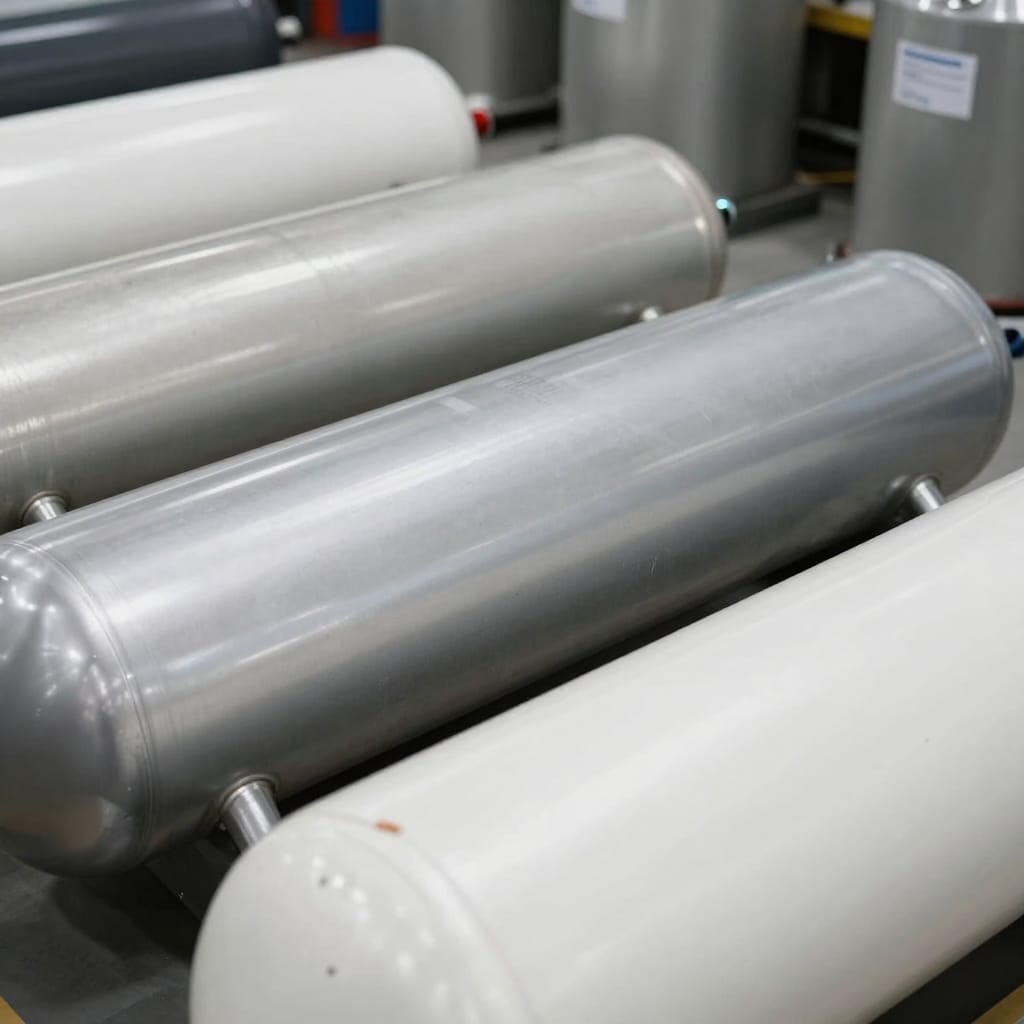

مخازن نوع I تا IV و ویژگیهای فنی
مخازن نوع I عمدتاً برای کاربردهای ساده و اقتصادی مناسباند، اما وزن بالا و حساسیت به خوردگی از محدودیتهای آنهاست. نوع II با تقویت قسمتی از بدنه مقاومت مکانیکی را افزایش میدهد. نوع III و IV که متداولترین انتخابها در خودروهای مدرن هیدروژنی هستند، امکان عملکرد در فشارهای بالا تا 700 بار را فراهم میکنند و بهویژه نوع IV با مزیت وزن پایین، برای خودروهای سواری که نیازمند کاهش مصرف سوخت و افزایش برد هستند، مناسبتر است.
نکته عملی: در انتخاب مخزن برای یک خودروی سواری شهری، نوع IV معمولاً ترجیح داده میشود اما هزینه بالاتر و نیاز به نظارت دقیق بر دما و UV ممکن است چالشهایی ایجاد کند. برای ناوگانهای سنگین یا کاربردهای صنعتی، مخازن نوع III یا حتی I بسته به نیازهای ظرفیت و هزینه انتخاب میشوند.
انتخاب مخزن بر اساس کاربرد و شرایط عملیاتی
در انتخاب مخزن باید پارامترهایی مانند فشار کاری موردنیاز، دماهای محیطی مورد انتظار، وزن قابل قبول، فضای نصب و هزینه نگهداری لحاظ شوند. برای مثال در مناطق سردسیر، ویژگیهای پلیمری نوع IV ممکن است نیاز به ارزیابی دقیقتر داشته باشد زیرا خواص مواد پلیمری در دماهای پایین تغییر میکند. همچنین در خودروهای تخصصی یا خودروهای سنگین، امکان استفاده از مخازن ترکیبی برای دستیابی به ظرفیت بیشتر و ایمنی مناسب وجود دارد.
مثال عملی: یک خودروی سواری با برد 500 کیلومتر نیازمند مخازنی با ظرفیت نگهداری هیدروژن بیشتر یا کار در فشار بالاتر است؛ در این حالت ترکیب چند مخزن نوع IV با مدیریت ترمیک مناسب میتواند راهحل مطلوبی باشد. اما برای وسایل نقلیه سنگین که فضای نصب محدود نیست، استفاده از مخازن نوع III با هزینه-فایده بهتر ممکن است ترجیح داده شود.
روشهای نگهداری و بازرسی دورهای مخازن
نگهداری و بازرسی دورهای مخازن هیدروژنی از منظر ایمنی و دوام تجهیزات بسیار مهم است. بازرسیهای منظم شامل آزمونهای چشمی، تستهای غیرمخرب مانند آزمون التراسونیک، آزمون فشار، و تستهای عملکردی شیرها و اتصالات است. برنامه منظم نگهداری باید شامل فواصل زمانی مشخص، ثبت نتایج و تحلیل روند خرابی باشد تا هرگونه نشانه فرسودگی یا آسیب تشخیص داده و بهموقع اصلاح شود.
از آنجا که هیدروژن میتواند موجب تردی هیدروژنی در برخی فلزات شود، بررسیهای تخصصی برای تشخیص نشانههای خستگی مواد و تغییرات میکروسکوپی در ساختار فلز ضرورت دارد. استفاده از روشهای تست غیرمخرب و نیز پایش پارامترهای عملکردی مانند سرعت نشت، افت فشار در طول زمان و رفتار شیرها در شرایط مختلف میتواند نشاندهنده وضعیت سلامت مخزن باشد.

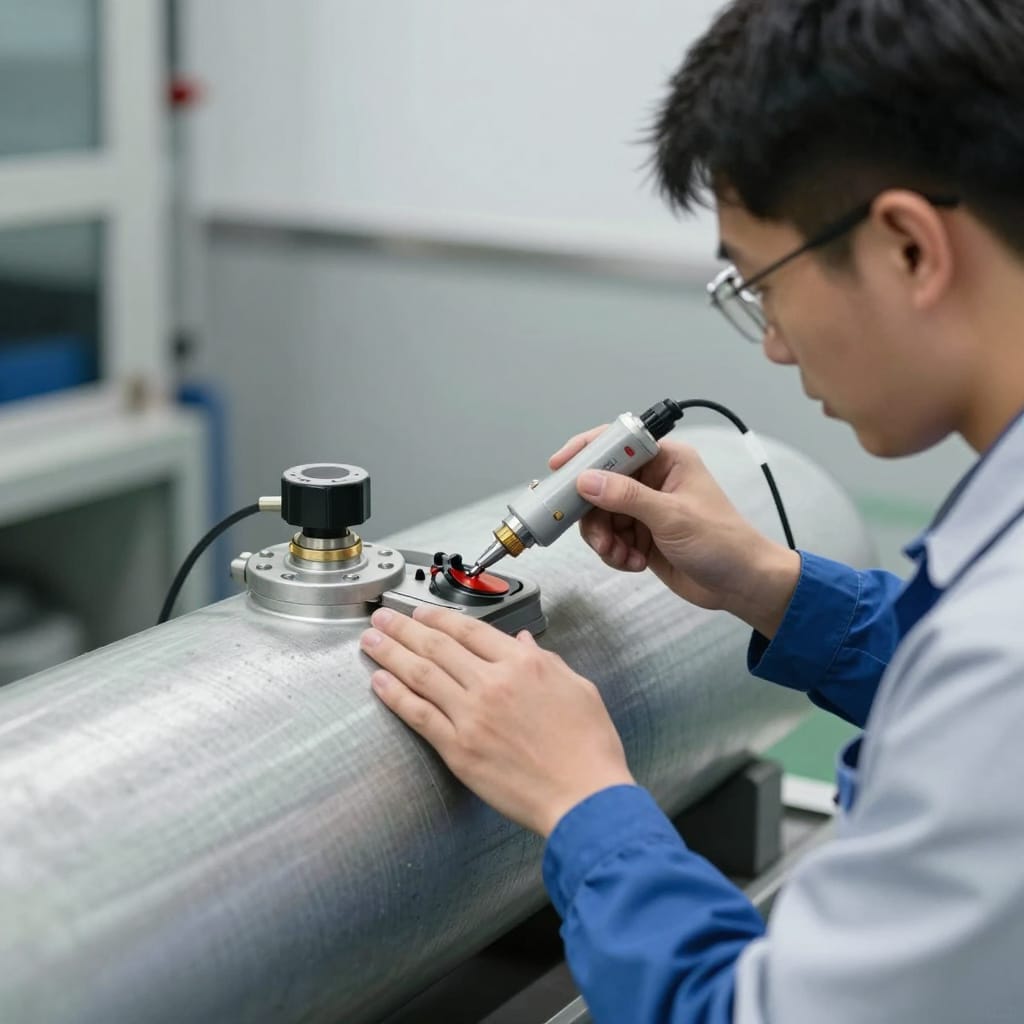

بازرسی چشمی و تستهای غیرمخرب
بازرسی چشمی باید برای تشخیص ترکها، خوردگی سطحی، آسیبهای مکانیکی، و وجود آثار خوردگی انجام شود. این بازرسیها باید با نور مناسب و در فضای تمیز صورت گیرد. تستهای غیرمخرب مانند التراسونیک، رادیوگرافی و تستهای نفوذ مایعی روشهای موثری برای ارزیابی یکپارچگی دیواره مخازن و اتصالها هستند. این روشها امکان شناسایی ترکها و نواقص داخلی را بدون نیاز به باز کردن مخزن فراهم میکنند.
نکته عملی: برنامه بازبینی باید شامل ثبت نتایج تستها در یک پایگاه داده باشد تا تغییرات در طول زمان قابل ردیابی باشند. بهعنوان مثال افزایش تدریجی نرخ نشت یا افت فشار در آزمونهای دورهای میتواند نشاندهنده فرایندهای تخریبی باشد که نیازمند تعویض یا تعمیر است.
نگهداری بلندمدت و توصیههای عملی
برای نگهداری بلندمدت مخازن، ذخیرهسازی در محلهایی با کنترل دما، حفاظت در برابر اشعه ماوراء بنفش، جلوگیری از تماس با مواد شیمیایی خورنده و حفظ فشار مناسب داخل مخزن از اهمیت ویژهای برخوردار است. در صورت عدم استفاده طولانیمدت، باید مقررات سازنده مخزن را برای نگهداری در فشار نگهداری یا خالیسازی کنترلشده دنبال کرد. علاوه بر این، انجام آزمونهای عملکردی قبل از بازگشت به خدمت برای اطمینان از سلامت سیستم ضروری است.
مثال کاربردی: در صورت توقف طولانیمدت یک ناوگان هیدروژنی، اپراتور باید فشار نگهداری توصیهشده توسط سازنده را حفظ کند و هر شش ماه یکبار آزمون نشت و وضعیت اتصالات را انجام دهد. هر نشانهای از کاهش فشار یا افزایش نشت باید فوراً بررسی و رفع گردد تا از بروز خطرات آتی جلوگیری شود.
نکات عملی برای کاربران و تعمیرکاران
کاربران و تعمیرکاران باید با رویههای کاری مشخص و چکلیستهای عملیاتی آشنا باشند تا فرآیند سوختگیری و نگهداری مخازن هیدروژن بهصورت ایمن و موثر انجام شود. آموزشهای دورهای، آزمونهای عملکردی و دسترسی به اسناد فنی سازنده از جمله ابزارهایی هستند که به بهبود عملکرد و کاهش خطاها کمک میکنند. همچنین تعامل میان تیمهای ایمنی، تعمیر و عملیات باعث تسهیل در مدیریت رویدادهای پیچیده میشود.
ابزارهای مناسب و دستورالعملهای ایمنی باید در دسترس تیم نگهداری باشد؛ از جمله آچارها و اتصالات غیرجرقهای، تجهیزات اندازهگیری فشار و دما با دقت مناسب، و دستگاههای تشخیص نشت هیدروژن. رویههای استاندارد برای گزارش خرابی، ثبت تعمیرات و نظارت بر عملکرد باید پیادهسازی گردد تا دادههای کارآمدی برای بهبودهای آینده فراهم آید.
آموزش و رویههای کاری برای اپراتورها
آموزش اپراتورها باید شامل شناخت رفتار هیدروژن، روشهای جلوگیری از بروز الکتریسیته ساکن، چگونگی تشخیص و مدیریت نشتها، و روشهای اطفاء در شرایط احتمالی باشد. برگزاری شبیهسازیهای عملی و تمرین پاسخ به شرایط اضطراری به افزایش آمادگی کمک میکند. همچنین اپراتورها باید توانایی خواندن نمودار فشار-دما و ارزیابی عملکرد سیستمهای کنترل را داشته باشند تا بتوانند پیش از بروز مشکل اقدامات پیشگیرانه را انجام دهند.
نکته عملی: ایجاد چکلیست روزانه شامل مواردی چون بررسی بصری اتصالات، خوانش فشار مخازن، وضعیت شیرها و عملکرد سیستمهای هشدار میتواند از بروز بسیاری از خرابیها جلوگیری کند و زمان خاموشی را کاهش دهد.
مثالهای عملی و چکلیست دمدستی
یک چکلیست عملی برای هر بار سوختگیری میتواند شامل موارد زیر باشد: 1) بررسی نشتی بصری، 2) تایید وضعیت شیر ایمنی، 3) پاکسازی محل اتصال نازل، 4) اتصال نازل طبق راهنمای سازنده، 5) نظارت بر پروسه پر کردن تا توقف خودکار و 6) ثبت پارامترهای پرکننده مانند فشار و دما. برای نگهداری دورهای، چکلیست باید شامل آزمون نشت، تست فشار، آزمونهای غیرمخرب و بررسی عملکرد شیرهای ایمنی باشد.
مثال عملی: در یک جایگاه شهری، ثبت هر بار سوختگیری همراه با پارامترهای محیطی و وضعیت نازل میتواند به تحلیل روند و پیشبینی نیازهای نگهداری کمک کند. این دادهها میتوانند الگوهای مشکلزا را نشان دهند و تیم فنی را در برنامهریزی تعمیرات یاری دهند.
جمعبندی
نحوه سوختگیری و نگهداری مخازن هیدروژن در خودروها مجموعهای از رویهها، استانداردها و اقدامات عملی است که باید با رویکردی سیستماتیک و مبتنی بر ایمنی دنبال شود. در این راهنما به مباحثی از قبیل مراحل سوختگیری، الزامات ایمنی، انواع و ساختار مخازن، روشهای بازرسی و نگهداری بلندمدت و همچنین نکات کاربردی برای اپراتورها و تعمیرکاران پرداخته شد. رعایت استانداردهای بینالمللی، استفاده از تجهیزات تست مناسب و اجرای چکلیستهای منظم از جمله موارد کلیدی برای کاهش ریسک و افزایش عمر مفید مخازن است.
توصیه نهایی این است که هر سازمان یا کاربر شخصی که با سیستمهای هیدروژنی سروکار دارد، برنامه نگهداری مبتنی بر ریسک تهیه کند، آموزشهای تخصصی به پرسنل ارائه دهد و از ثبت و آنالیز دادههای عملکردی برای بهینهسازی رویهها استفاده نماید. با اجرای این رویکردها میتوان هم ایمنی و هم کارایی استفاده از هیدروژن در حملونقل را ارتقا داد و از مزایای این حامل انرژی پاک بهرهمند شد.
سوالات متداول
آیا سوختگیری هیدروژن در خودروها ایمن است و چه ریسکهایی دارد؟
سوختگیری هیدروژن در صورت رعایت استانداردها و رویههای ایمنی بسیار ایمن است؛ ریسکهای اصلی شامل نشت گاز، انفجار در صورت تشکیل مخلوط انفجاری با هوا و خطرات ناشی از فشار بالا است. مدیریت ریسک از طریق طراحی مخازن مناسب، استفاده از شیرها و اتصالات ایمن، شناسایی و تعمیر نشتها و آموزش پرسنل انجام میشود. اجرای بازرسیهای دورهای و سامانههای تشخیص نشت نیز کلیدی است تا احتمال وقوع حادثه کاهش یابد و در صورت بروز مشکل، کنترل سریع امکانپذیر شود.
هر چند وقت یکبار باید مخازن هیدروژن بازرسی شوند؟
فواصل بازرسی بستگی به نوع مخزن، شرایط محیطی و مقررات سازنده دارد اما بهطور معمول آزمونهای چشمی باید بهصورت ماهانه یا قبل از هر سوختگیری در جایگاههای پرترافیک صورت گیرد. آزمونهای غیرمخرب و تست فشار معمولاً هر 1 تا 3 سال انجام میشود. برنامه دقیق باید براساس استانداردهای مرتبط و توصیههای سازنده تعیین شود و نتایج بازرسیها ثبت و تحلیل گردند تا روندهای فرسودگی شناسایی شود.
در صورت مشاهده نشتی هیدروژن چه اقداماتی باید انجام شود؟
در صورت مشاهده نشتی، ابتدا محیط را تخلیه و تهویه کنید و از هر گونه عمل جرقهای یا استفاده از تجهیزات الکتریکی خودداری نمائید. اپراتور باید با قطع شیرهای ایمنی در صورت امکان از گسترش نشتی جلوگیری کند و سپس تیم فنی متخصص وارد عمل شود. اقدامات باید بر مبنای پروتکلهای اضطراری جایگاه یا سازنده انجام شوند و در صورت نیاز به تعمیرات، مخزن باید از سرویس خارج شده و آزمونهای مربوطه انجام گردد. گزارش دقیق حادثه و ثبت پارامترها برای تحلیل بعدی ضروری است.
چگونه میتوان از فرسودگی مواد و تردی هیدروژنی جلوگیری کرد؟
برای جلوگیری از تردی هیدروژنی و فرسودگی مواد، انتخاب مواد مناسب برای ساخت مخازن و اتصالات، کنترل دما و فشار عملیاتی، و اجرای آزمونهای کنترل کیفیت در طول عمر مخزن ضروری است. استفاده از پوششهای محافظ، طراحی مهندسی برای کاهش تمرکز تنش و جلوگیری از تماس با مواد خورنده نیز کمککننده است. علاوه بر این، نظارت مستمر و انجام آزمونهای غیرمخرب موجب شناسایی زودهنگام نشانههای فرسودگی میشود تا اقدامات اصلاحی پیش از بروز شکست انجام شوند.
آیا برای سوختگیری به تجهیزات ویژهای نیاز است و آیا جایگاههای عمومی قابل اعتمادند؟
بله؛ سوختگیری هیدروژن به تجهیزات ویژه شامل نازلهای سازگار با فشار بالا، سیستمهای کنترل فشار و دما، سنسورهای تشخیص نشت و پروتکلهای اتصال امن نیاز دارد. جایگاههای عمومی معتبر باید مطابق استانداردهای بینالمللی طراحی و دارای مجوزهای لازم باشند. انتخاب جایگاههای دارای گواهی و بازرسیهای منظم و نیز آموزش اپراتورها اطمینان از ایمنی را افزایش میدهد. قبل از استفاده از هر جایگاه جدید، بررسی وضعیت گواهیها و گزارشات بازرسی توصیه میشود.
آیا میتوان مخازن را خودمان تعمیر کرد یا باید فقط تعمیرگاههای مجاز اقدام کنند؟
تعمیر مخازن هیدروژن و اجزای مرتبط باید توسط تعمیرگاهها و تکنسینهای مجاز با آموزش و تجهیزات مناسب انجام شود. تلاش برای تعمیر شخصی یا بدون مجوز میتواند منجر به خطرات جدی شود، زیرا نیاز به آزمونهای تخصصی و تجهیزات غیرمخرب دارد. هرگونه تعمیر یا بازسازی باید مطابق دستورالعملهای سازنده و استانداردهای صنعتی انجام و پس از آن آزمونهای لازم جهت تایید ایمنی صورت پذیرد.
