برای شروع عیبیابی برق خودرو باید به صورت اصولی «آموزش کار با مولتیمتر» را دنبال کنید تا اندازهگیریهای ولتاژ، جریان و مقاومت را به شکل صحیح انجام دهید و از اشتباهات رایج جلوگیری کنید. در این راهنما اصول فنی و گامهای کاربردی برای تست باتری، استارت، دینام و مدارهای فرعی خودرو ارائه شده است تا حتی افراد تازهکار نیز پس از مطالعه قادر به انجام سنجشهای پایه و تشخیص منابع خطا باشند.
در ادامه با ابزار، نحوه اتصال پرابها، تفسیر نتایج و نکات ایمنی آشنا میشوید.

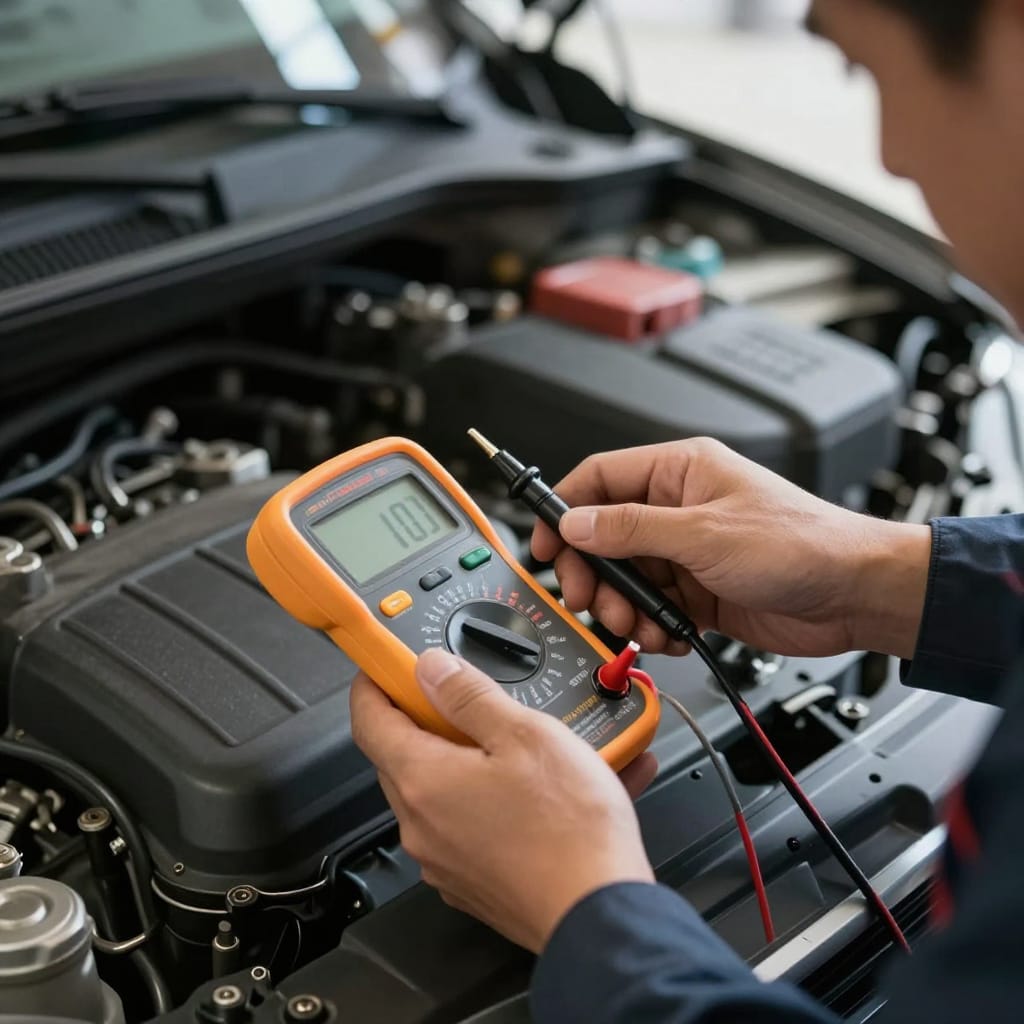

آموزش کار با مولتیمتر برای عیبیابی برق خودرو
در این بخش اصول ابتدایی و کاربردی آموزش کار با مولتیمتر را که مخصوص محیط خودرو است توضیح میدهیم. مولتیمتر وسیلهای است که حداقل سه کمیت پایه یعنی ولتاژ، جریان و مقاومت را اندازه میگیرد و برای عیبیابی مدارهای 12 ولت و اجزای الکتریکی خودرو ضروری است. درک دقیق مفاهیم پایه مانند پلاریته، محدوده اندازهگیری و رفتار پرابها هنگام تماس با نقاط مختلف، اولین قدم در عیبیابی ایمن و مؤثر است.
قبل از انجام هر اندازهگیری باید نوع مولتیمتر (دیجیتال یا آنالوگ)، حداکثر ولتاژ قابل قبول، حفاظت داخلی و نحوه انتخاب رنج اندازهگیری مناسب را بررسی کنید. اشتباه در انتخاب رنج میتواند منجر به خوانش نادرست یا آسیب به دستگاه شود. همچنین توضیح میدهیم که چگونه خوانشها را نسبت به مقادیر مرجع استاندارد خودرو تفسیر کنید و چه اختلافهایی نشاندهنده مشکل واقعی هستند.
انواع مولتیمتر و مزایا برای تعمیرات خودرو
مولتیمترها به دو دسته اصلی دیجیتال (DMM) و آنالوگ تقسیم میشوند؛ در محیط خودرو معمولاً مولتیمترهای دیجیتال به دلیل دقت بالا، نمایش عددی و امکانات اضافی مانند تست دیود، پیوستگی و اندازهگیری فرکانس ترجیح داده میشوند. برای تعمیرات خودرو بهتر است مدلی انتخاب شود که محدوده ولتاژDC تا حداقل 20 ولت، قابلیت اندازهگیری جریان تا چند آمپر و تست مقاومت تا مگااهم را داشته باشد. برخی دستگاهها دارای ویژگیهای حفاظتی مانند فیوز داخلی برای ورودیهای جریان هستند که در محیط خودرو بسیار مفیدند.
بهعلاوه، قابلیتهایی مثل HOLD برای ثابت کردن مقدار خواندهشده، نور پسزمینه صفحه برای کار در محیط تاریک موتورخانه و پروبهای با عایق مناسب میتوانند کار تشخیص را آسانتر کنند. در مثال عملی توصیه میشود برای استفاده روزمره یک مولتیمتر دیجیتال میانرده با فیوز حفاظتی و پروبهای استاندارد تهیه کنید تا هم دقت مناسب و هم ایمنی کافی فراهم شود.
آشنایی با ورودیها و نمادهای مولتیمتر
ورودیهای رایج روی مولتیمتر شامل COM (منفی یا زمین)، V/Ω/Hz (ورودی ولتاژ، مقاومت و فرکانس) و A یا mA برای اندازهگیری جریان است. نمادها و سوییچ انتخاب حالت مانند DCV برای ولتاژ مستقیم، ACV برای ولتاژ متناوب، Ω برای مقاومت و نشانگر دیود یا پیوستگی باید به دقت خوانده شوند. قبل از اتصال پروبها، قرارگیری صحیح در پورتها بسیار مهم است؛ برای اندازهگیری جریان معمولاً باید پروب قرمز به ورودی A منتقل شود که در غیر این صورت ممکن است فیوز داخلی مولتیمتر بسوزد.
یک نمونه عملی: اگر بخواهید ولتاژ باتری را اندازهگیری کنید، پروب سیاه را به COM و پروب قرمز را به ورودی V/Ω وصل کرده و مولتیمتر را روی DCV و رنج مناسب قرار دهید. خوانش نزدیک به 12.6 ولت برای باتری سالم در حالت استراحت نشاندهنده شارژ مناسب است. در ادامه نشان خواهیم داد که چگونه همین اصول را برای اندازهگیری جریان استارت و تست دینام استفاده کنید.

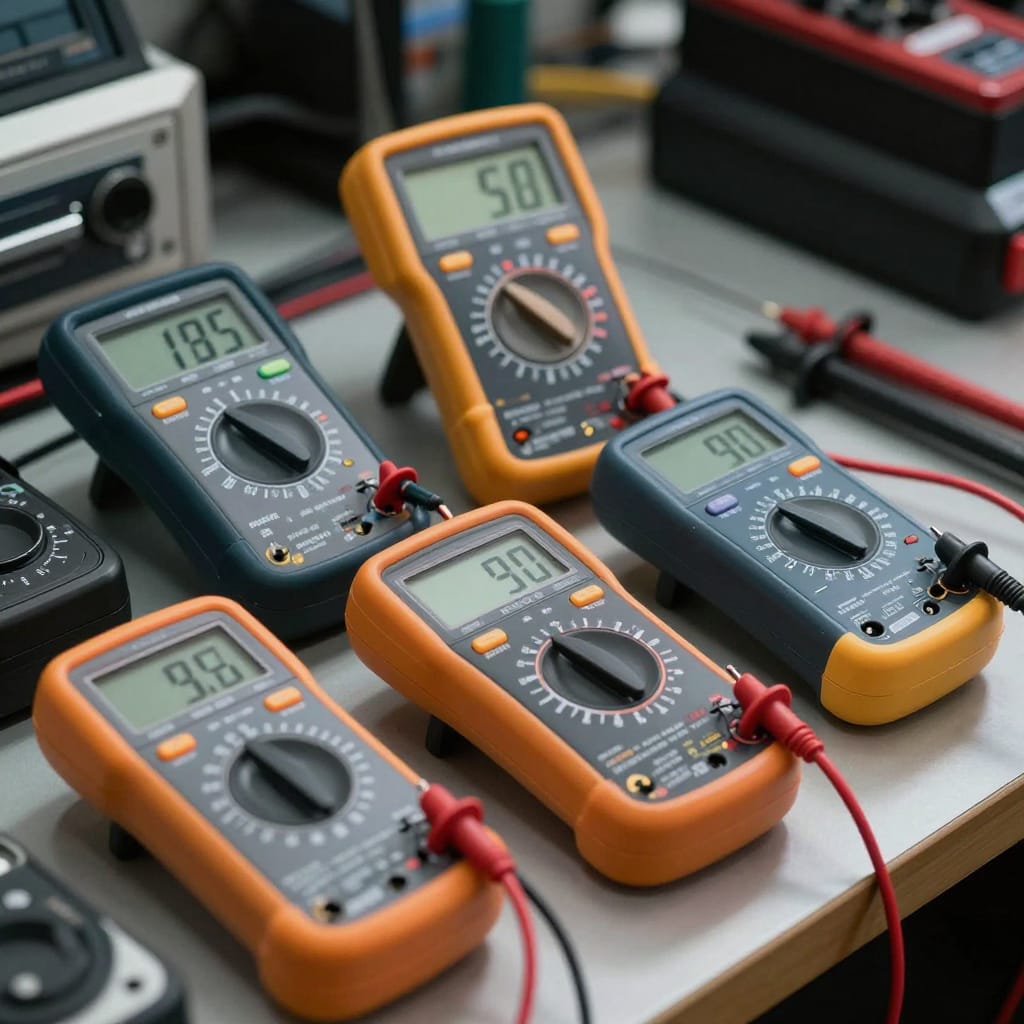

آشنایی با انواع مولتیمتر و انتخاب مناسب برای خودرو
انتخاب مولتیمتر مناسب بخش مهمی از آموزش کار با مولتیمتر است زیرا قابلیت و دقت دستگاه روی کیفیت عیبیابی تأثیر مستقیم دارد. برای کاربردهای خودرویی باید به معیارهایی مانند محدوده اندازهگیری ولتاژ DC، اندازهگیری جریان، دقت نمایشگر، حفاظت در برابر ولتاژ بالا و کیفیت پروبها توجه کنید. یک مولتیمتر با رنج DCV تا 20 ولت، ACA تا 10 آمپر و مقاومتسنج با دقت قابل قبول برای تعمیرگاه کوچک کافی خواهد بود.
در محیطهای حرفهای ممکن است نیاز به مولتیمترهایی با قابلیت اندازهگیری جریانهای پیک استارت (با استفاده از کلیپس جریان یا shunt) و امکانات پیشرفتهتر مانند ثبت داده و اتصال به گوشیهای هوشمند باشد. در مثال عملی، برای بررسی جریان استارت از کلیپس آمپرمتر استفاده میشود تا بدون قطع مدار بتوان جریان لحظهای را اندازه گرفت و فروغهای محدودیت کلید استارت یا کابلکشی شل را تشخیص داد.
مولتیمتر دیجیتال یا آنالوگ؛ کدامیک بهتر است؟
مولتیمتر دیجیتال به دلیل دقت بالا، سادگی خوانش و امکانات افزوده مثل تست دیود و پیوستگی، گزینه معمول تعمیرکاران خودرو است. آنالوگها در برخی موارد برای مشاهده تغییرات نوسانی بهتر عمل میکنند اما دقت کمتری دارند و خواندن مقدار دقیق دشوارتر است. در عمل پیشنهاد میشود مدل دیجیتال با فیوز داخل ورودی جریان انتخاب شود و در کنار آن در مواردی که نیاز به مشاهده موج سریع دارید از اسیلوسکوپ یا دستگاههای ثبت سیگنال استفاده کنید.
یک نکته عملی: برای کارهای فوقالعاده حساس یا تستهای دینامیک، استفاده از مولتیمتر دیجیتال همراه با کلیپس جریان و ثبتکننده داده میتواند اطلاعات دقیقتری از رفتار مدار در زمان واقعی ارائه دهد. این ترکیب به ویژه برای تشخیص مشکلات ناپایدار و ارتباطات نامنظم در ECU مفید است.
چکلیست انتخاب مولتیمتر برای کارگاه خودرو
یک چکلیست ساده شامل: دقت نمایشگر (حداقل 3.5 رقمی)، رنج DC تا 20 ولت، محفظه فیوز برای ورودی آمپر، پروبهای با کیفیت، قابلیت تست دیود و پیوستگی، و در صورت امکان نگهدارنده داده است. این موارد به تشخیص سریعتر و ایمنتر مشکلات برق خودرو کمک میکنند.
مثال عملی: اگر در کارگاه با خودروهای مدرن سروکار دارید که سیستمهای 12V و هیبریدی دارند، به دنبال مولتیمترهایی باشید که جداکنندههای عایقی مناسب و استانداردهای حفاظت ولتاژ بالا را داشته باشند تا خطرات احتمالی کاهش یابد.
آمادهسازی برای تست و نکات ایمنی در استفاده از مولتیمتر
آمادهسازی صحیح و رعایت نکات ایمنی، بخشی جداییناپذیر از آموزش کار با مولتیمتر است. پیش از هر اندازهگیری، جعبه ابزار را مرتب کنید، مولتیمتر را بررسی کنید تا هیچ ترک یا آسیب عایقی نداشته باشد و پروبها سالم و بدون سیمهای بیرونآمده باشند. همچنین توجه کنید که مولتیمتر در حالت مناسب (ولتاژ، جریان یا مقاومت) قرار گرفته باشد و کابلها به درستی متصل شده باشند. اتصال نادرست در ورودی جریان میتواند به سوختن فیوز منجر شود و در مواردی خطر جانی ایجاد کند.
قبل از کار باید باتری خودرو را از نظر وضعیت ظاهری بررسی کنید، جرقهها یا شل بودن اتصالات را کنترل کنید و در صورت انجام تستهای جریان بالا مانند استارت زدن، از نگه داشتن مولتیمتر با محافظ مناسب و دوری از اجزای متحرک مطمئن شوید. برای اندازهگیریهای حساس توصیه میشود از عینک محافظ و دستکش عایق نیز استفاده شود تا در صورت وقوع اتصال کوتاه خطر آسیب کاهش یابد.
روش صحیح قرار دادن پروبها و تعیین رنج
برای اندازهگیری ولتاژ همیشه ابتدا مولتیمتر را روی رنج بالاتر تنظیم کنید سپس به تدریج رنج را کاهش دهید تا خوانش دقیقتری به دست آید. هنگام اندازهگیری جریان از طریق ورودی آمپر، اطمینان حاصل کنید که سیمها به ورودی مناسب منتقل شدهاند و مدار بهدرستی شکسته شده است (برای اندازهگیری سری جریان) یا از کلیپس آمپرمتر استفاده کنید تا نیازی به جدا کردن مسیر نباشد. در مثال عملی برای تست جریان استارت ابتدا رنج بالای جریان را انتخاب کنید تا از آسیب به فیوز جلوگیری شود، سپس اگر مقدار کافی پایین آمد رنج را کاهش دهید تا دقت افزایش یابد.
همیشه پروب مشکی را به COM وصل کنید و پروب قرمز را به ورودی متناسب با کمیت مورد اندازهگیری منتقل کنید. اگر هنگام اندازهگیری مقاومت مولتیمتر مقدار نامتناهی نشان داد، بدنه و نقاط تماس را از مدار جدا کنید تا اندازهگیری حقیقی مقاومت انجام شود؛ اندازهگیری مقاومت در مدار متصل میتواند خوانش نادرست بدهد.

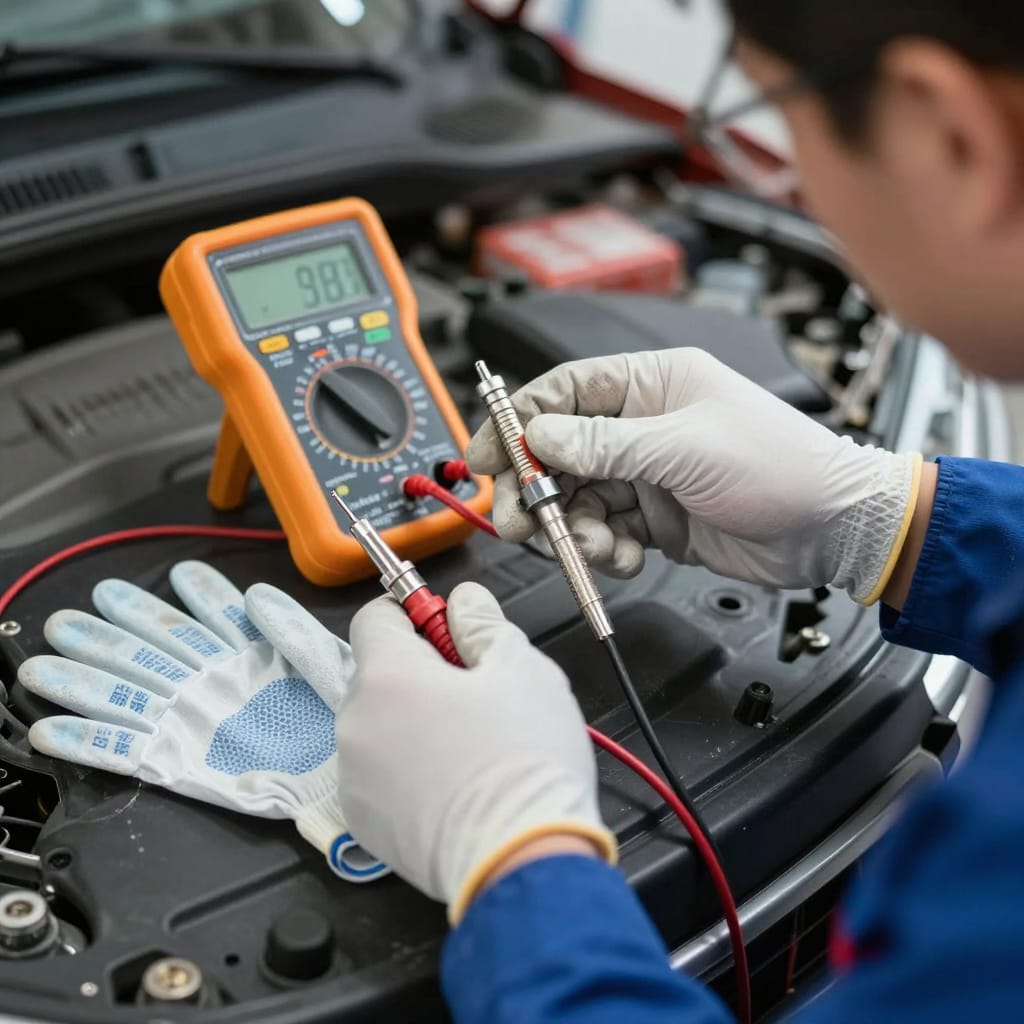

نکات ایمنی عملی در کارگاه
در کارگاه خودرو هر اندازهگیری باید با دقت و آگاهی انجام شود: از لباسهای ایمن، ابزار با دستههای عایق، و دوری از قطعات متحرک استفاده کنید. در صورت وجود باتری ضعیف یا دارای گاز، از سیگار کشیدن و ایجاد جرقه جدا خودداری شود. همچنین هرگاه احتمال وجود ولتاژ بالا یا سیستمهای هیبریدی مطرح است، از دستورالعملهای سازنده خودرو و تجهیزات حفاظت فردی مخصوص استفاده کنید.
مثال عملی: هنگام تست دینام و سیستم شارژ بهتر است موتور در حالت خلاص قرار گیرد و از نزدیک شدن دست به تسمه و قطعات متحرک جلوگیری شود. اگر نیاز به روشن کردن موتور برای تست ولتاژ در دورهای مختلف است، از فردی دیگر برای کمک استفاده کنید تا پروبها ثابت نگه داشته شوند و خطر لغزش کاهش یابد.
اندازهگیری ولتاژ، جریان و مقاومت در خودرو
در این بخش به صورت کاربردی و گامبهگام نحوه اندازهگیری ولتاژ، جریان و مقاومت در مدارهای خودرو را توضیح میدهیم. آموزش کار با مولتیمتر در این زمینه شامل روشهای تست باتری در حالت استراحت، اندازهگیری ولتاژ ورودی ECU، تست جریان استارت و اندازهگیری مقاومت کابلها و اتصالات است. خوانش صحیح این پارامترها به تشخیص افت ولتاژ، اتصال بد یا مقاومت بالا در مسیرها کمک میکند.
برای مثال هنگام اندازهگیری ولتاژ باتری در حالت استراحت باید مولتیمتر روی DCV قرار گیرد و پروب قرمز به قطب مثبت و پروب سیاه به قطب منفی باتری متصل شود. مقدار معمول باتری سالم حدود 12.6 ولت پس از خاموش بودن موتور است. اگر ولتاژ 12 ولت یا کمتر باشد، باتری در حالت ضعیف قرار دارد و ممکن است نیاز به شارژ یا تعویض داشته باشد؛ اما برای تشخیص نهایی باید تست بار نیز انجام شود که در ادامه توضیح خواهیم داد.

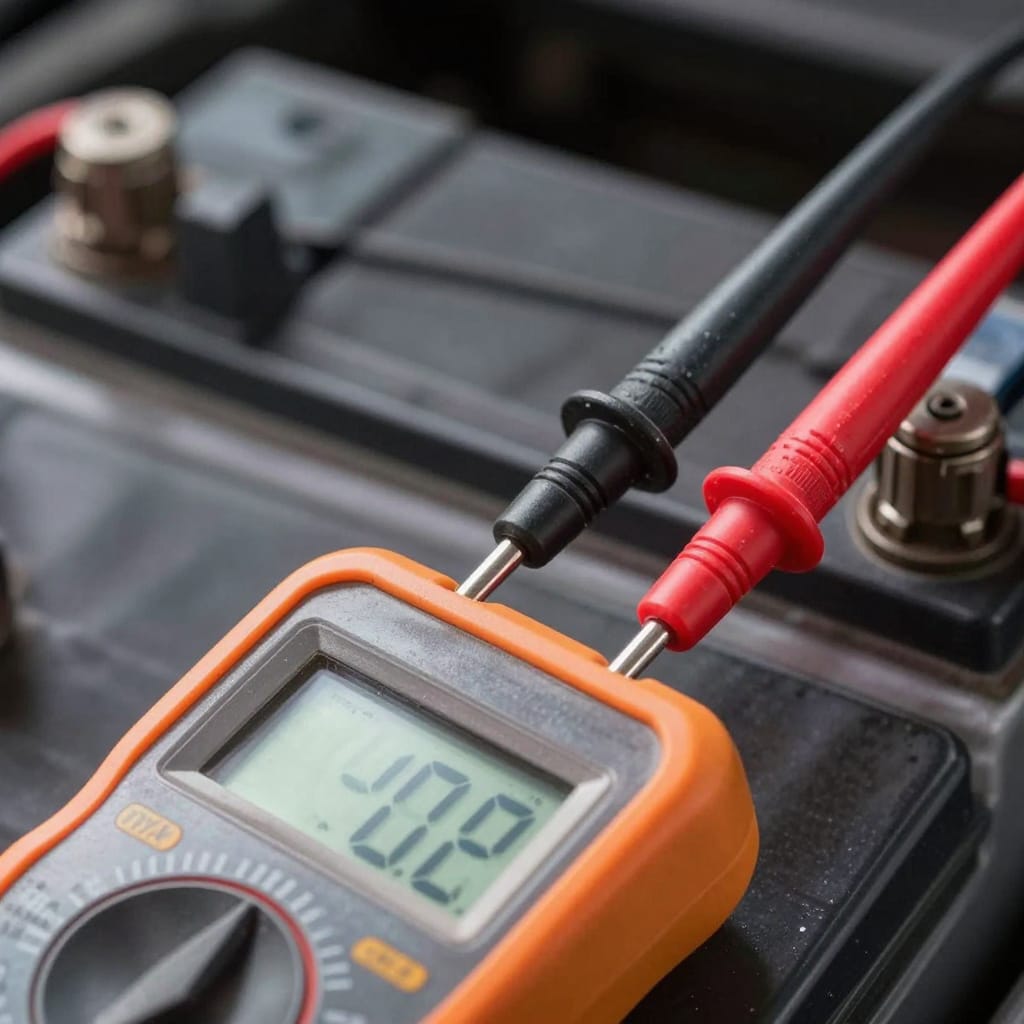

راهنمای گامبهگام: آموزش کار با مولتیمتر برای اندازهگیری ولتاژ باتری
گام اول: مولتیمتر را روی DCV و رنج مناسب (مثلاً 20V) تنظیم کنید. گام دوم: پروبها را به ترتیب به پورتهای COM و V متصل کنید. گام سوم: پروب قرمز را به قطب مثبت باتری و پروب سیاه را به قطب منفی وصل کنید. گام چهارم: مقدار نمایش دادهشده را یادداشت کنید و با مقادیر مرجع مقایسه کنید. اگر مقدار زیر 12.4 ولت باشد، باتری نیاز به شارژ و آزمایش مجدد تحت بار دارد.
مثال عملی: اگر هنگام اندازهگیری ولتاژ در حالی که چراغهای روشن هستند و دربها بسته است ولتاژ به 12 ولت کاهش یابد، ممکن است شارژر دینام مناسب نباشد یا بار کل سیستم بیش از حد باشد. در این حالت باید تست شارژ دینام تحت دور موتور بالا و بررسی کابلهای اتصال باتری انجام شود تا محل افت ولتاژ تعیین شود.

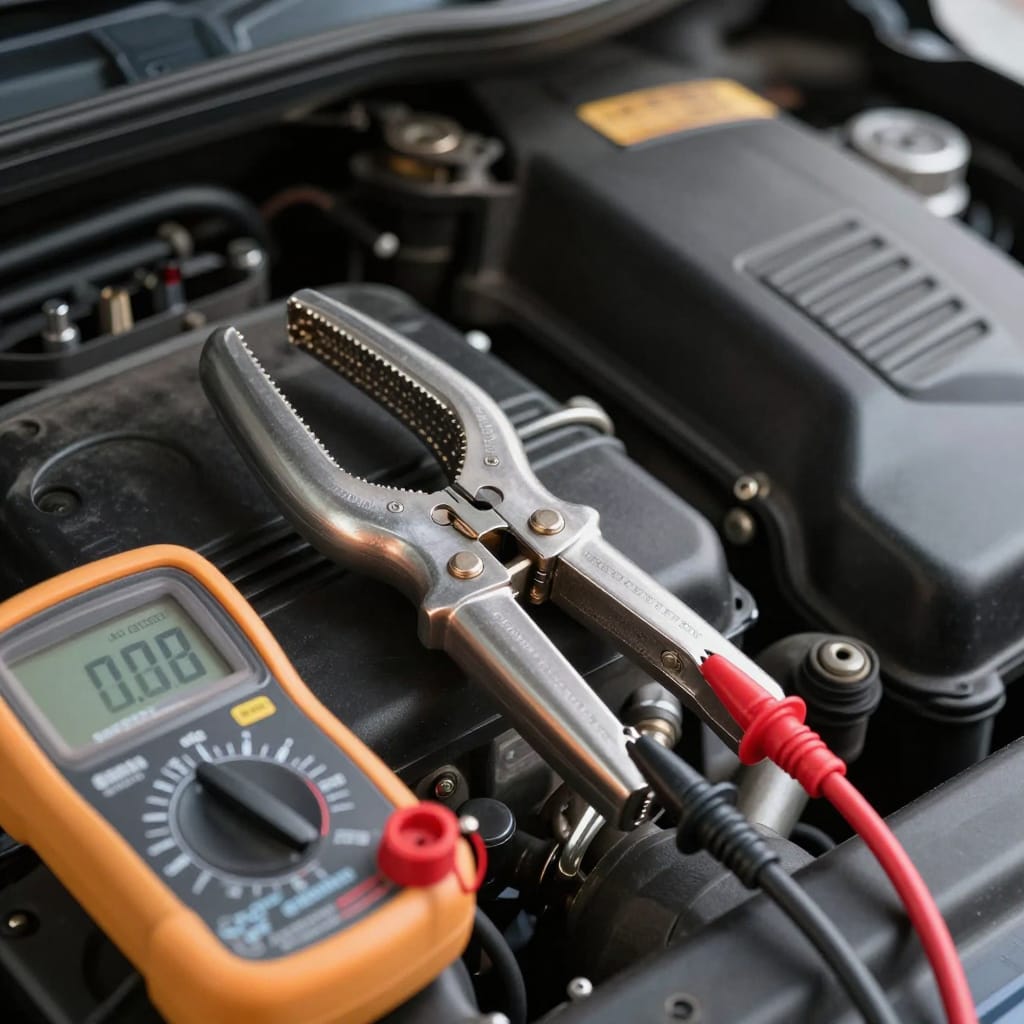

اندازهگیری جریان استارت و تحلیل نتایج
اندازهگیری جریان استارت معمولاً با استفاده از کلیپس آمپرمتر یا شنت انجام میشود تا نیازی به قطع مدار وجود نداشته باشد. قبل از اندازهگیری باید موتور خاموش باشد و کلیپس بر روی کابل مثبت یا منفی استارت قرار گیرد. جریان استارت سالم برای خودروهای سواری معمولاً بین 100 تا 400 آمپر متغیر است؛ مقادیر بالاتر نشاندهنده مشکل در موتور استارت یا دنده فلایویل و مقادیر بسیار پایین میتوانند ناشی از باتری ضعیف یا کابلهای دارای مقاومت بالا باشند.
نکته عملی: اگر جریان استارت نرمال است اما موتور نمیچرخد یا سرعت چرخش کم است، احتمال دارد گیره باتری یا کابلها مقاومت بالایی داشته باشند؛ در این حالت اندازهگیری ولتاژ در دو سر باتری هنگام استارت میتواند افت ولتاژ ناشی از مقاومت مسیر را نشان دهد.
تست باتری، استارت و دینام با مولتیمتر
تست قطعات کلیدی مانند باتری، استارت و دینام مهمترین مرحله در آموزش کار با مولتیمتر برای عیبیابی برق خودرو است. برای باتری علاوه بر اندازهگیری ولتاژ بایستی تست بار نیز انجام شود تا ظرفیت واقعی نمونهبرداری شده مشخص شود. برای دینام باید ولتاژ خروجی در دور موتور بالا و نوسانات ولتاژ را کنترل کنید تا به مشکل شارژ یا قطعات داخلی دینام پیببرید. برای استارت جریان و ولتاژ حین استارتزنی و وضعیت اتصال باید بررسی شود.
ابتدا باتری را از نظر ظاهری و قطبها کنترل کنید، سپس با مولتیمتر ولتاژ حالت استراحت را اندازهگیری نمایید. در مرحله بعد اگر باتری ظاهر سالم دارد ولی خودرو استارت نمیزند، جریان استارت را اندازه بگیرید. اگر جریان نرمال اما ولتاژ بهشدت افت میکند، مسیر کابل یا اتصال ضعیف است؛ اگر جریان بسیار بالا است شاید خود استارت دارای مشکل مکانیکی یا الکترونیکی باشد.

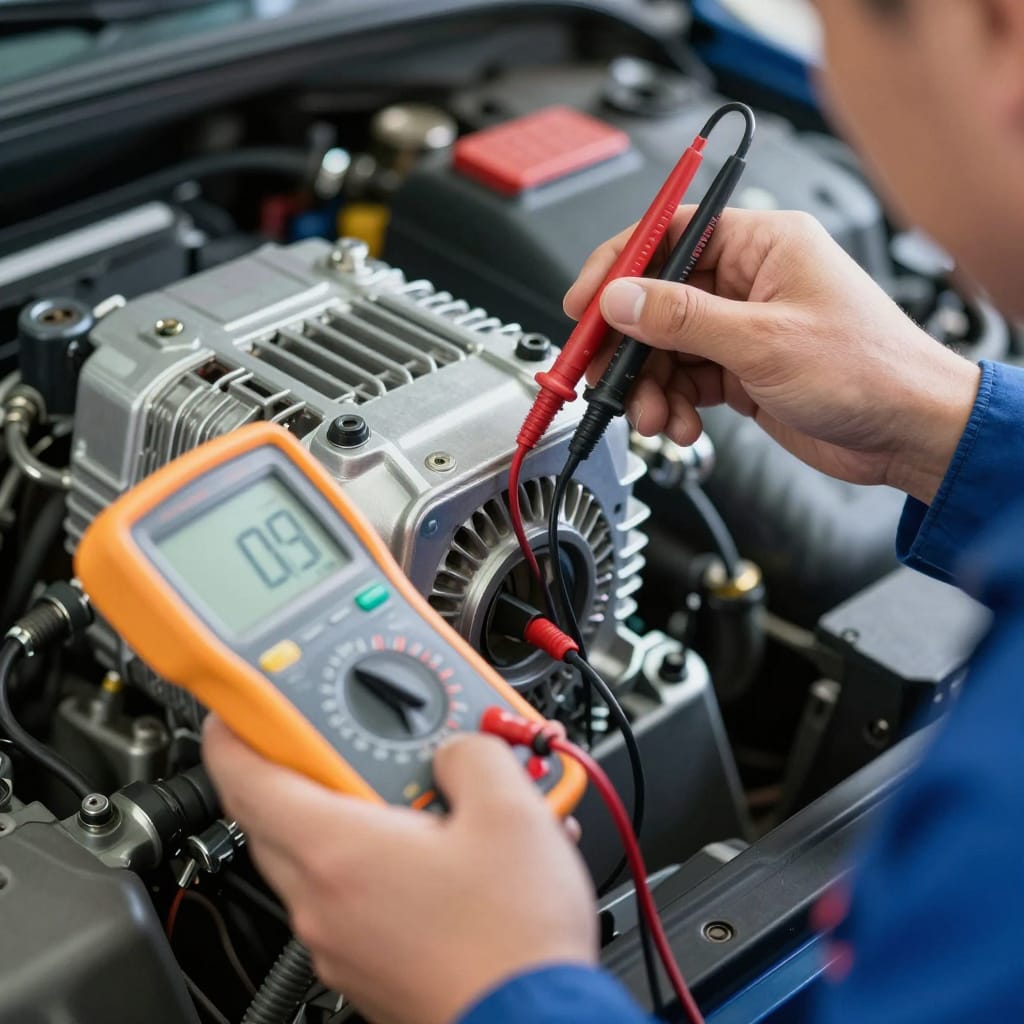

روش تست دینام و تشخیص خطاهای شارژینگ
برای تست دینام، موتور را روشن کرده و مولتیمتر را روی DCV تنظیم کنید. ولتاژ باتری در حالت دور آرام باید بین 13.5 تا 14.8 ولت باشد. اگر ولتاژ زیر این محدوده باشد، دینام ممکن است شارژ نکند یا شارژ کمتر از نیاز داشته باشد؛ اگر ولتاژ بالاتر از 15 ولت باشد، رگولاتور ولتاژ ممکن است معیوب باشد و خطر آسیب به باتری و مصرفکنندهها وجود دارد. همچنین بررسی نوسانات ولتاژ و نویز الکتریکی میتواند نشاندهنده برآمدگیهای مکانیکی یا بلبرینگهای فرسوده دینام باشد.
مثال عملی: اگر ولتاژ در دور بالا بهطور نامنظم نوسان کند، علاوه بر تست ولتاژ خروجی باید کابلها، زمینها و اتصالات برق را چک کنید زیرا اتصال ضعیف میتواند باعث نوسانات و خطاهای خوانش شود. در صورت نیاز از اسیلوسکوپ برای بررسی شکل موج خروجی دینام استفاده کنید تا نویزها و پیکهای گذرا شناسایی شوند.
چگونه مشکل استارت را با مولتیمتر تشخیص دهیم
برای تشخیص مشکل استارت ابتدا ولتاژ باتری را اندازهگیری کنید، سپس جریان استارت را ثبت کنید. اگر ولتاژ باتری پایین است و جریان استارت نیز پایین میآید، احتمالاً باتری یا اتصالات مسئولند. اگر باتری سالم است اما استارت میچرخد با صدای ناهنجار یا جریان بالا میکشد، مشکل میتواند مکانیکی در مجموعه استارت یا درگیرشدن نامناسب چرخدندهها باشد. تست پیوستگی و مقاومت سیمکشی بین استارت و باتری نیز اطلاعات مفیدی فراهم میکند.
نکته عملی: هنگام اندازهگیری جریان استارت، از یک کلیپس جریان با پهنای مناسب استفاده کنید و مطمئن شوید که فقط یک هادی در بین کلیپس قرار گرفته است تا خوانش دقیق جریان انجام شود. در غیر این صورت مقدار نشاندادهشده اشتباه خواهد بود.
نکات پیشرفته و روشهای عیبیابی تخصصی
پس از فراگیری مبانی آموزش کار با مولتیمتر، میتوانید به روشهای پیشرفتهتر عیبیابی بپردازید که شامل تحلیل نویز، تست حسگرها و بررسی مدارهای پیچیده با استفاده از پروبهای مخصوص و ابزار کمکی است. تکنیکهایی مانند اندازهگیری ولتاژ خازنهای مدارات، تست مقاومت اتصال به زمین و استفاده از اسیلوسکوپ برای مشاهده سیگنالهای سنسورها در فرکانسهای مختلف به تشخیص دقیقتر کمک میکنند. همچنین در خودروهای جدید تست ولتاژ و سیگنالهای ECU و بردهای الکترونیکی نیازمند دقت و احتیاط بیشتر است.
روشهای کاربردی شامل ثبت مقادیر طی زمان، مقایسه با نمودارهای مرجع و استفاده از پروبهای تماس کوچک برای نقاط تنگ و نزدیک به زمین است. در مثال عملی اگر خطای چراغ بررسی موتور ظاهر شده باشد، تست سیگنال سنسور اکسیژن یا سنسور موقعیت دریچه گاز با مولتیمتر بهتنهایی ممکن است کافی نباشد و نیاز به تحلیل شکل موج با اسیلوسکوپ خواهد بود. اینجا مولتیمتر به عنوان ابزار اولیه و اسیلوسکوپ به عنوان ابزار تکمیلی عمل میکنند.
تحلیل افت ولتاژ و نقاط اتصال با مقاومت بالا
برای شناسایی افت ولتاژ در مسیرها، به دنبال مقادیر غیرعادی ولتاژ در دو سر یک قطعه باشید. اندازهگیری مقاومت اتصالات در حالت غیرفعال (باتری از مدار جدا) و مقایسه با مقادیر مرجع، نشاندهنده وجود تماس ضعیف یا خوردگی است. یک روش عملی این است که هنگام استارت زدن ولتاژ را در دو سر کابل بررسی کنید؛ اگر اختلاف ولتاژ قابلتوجهی وجود داشته باشد، آن نقطه مقاومت بالایی ایجاد میکند و نیاز به تعویض یا تمیزکاری دارد.
در حالت دیگر، اندازهگیری مقاومت زمینها (چند اهم یا کمتر) اهمیت دارد؛ زمینهای با مقاومت بالا منجر به عملکرد ناسازگار حسگرها و فعالسازها میشوند. استفاده از مولتیمتر برای سنجش مقاومت اتصال زمین و مقایسه با استانداردهای سازنده خودرو یک روش سریع و عملی است.
نکات عملی برای کار با خودروهای جدید و سیستمهای CAN
در خودروهای مدرن که از شبکه CAN و سنسورهای دیجیتال استفاده میکنند، آموزش کار با مولتیمتر به معنی شناخت سیگنالهای دیجیتال و محدودیتهای مولتیمتر است. بسیاری از سیگنالهای CAN در سطح ولتاژ تغییرات سریعی دارند که مولتیمتر قادر به تشخیص شکل موج دقیق آنها نیست؛ در این موارد باید از اسیلوسکوپ یا اسکنرهای تخصصی شبکه استفاده شود. با این حال مولتیمتر برای بررسی ولتاژ خط، تغذیه سنسورها و اتصال زمینها نقش مهمی ایفا میکند.
مثال عملی: اگر یک سنسور CAN پاسخ نمیدهد، ابتدا ولتاژ تغذیه و مقاومت بار شبکه را بررسی کنید. سپس با ابزار اسکنر پیامهای شبکه را بررسی کنید. مولتیمتر در این مرحله برای بررسی سلامت منبع تغذیه و قطعی فیزیکی مورد استفاده قرار میگیرد، نه برای تحلیل بستههای اطلاعاتی.
جمعبندی آموزش کار با مولتیمتر
در این راهنمای جامع، مباحث اساسی و پیشرفته مرتبط با آموزش کار با مولتیمتر برای عیبیابی برق خودرو را پوشش دادیم؛ از انتخاب مولتیمتر مناسب و بررسی ایمنی تا روشهای عملی اندازهگیری ولتاژ، جریان و مقاومت در باتری، استارت و دینام. آموختید که چگونه رنج مناسب را انتخاب کنید، پروبها را بهدرستی وصل نمایید، و خوانشها را تفسیر کنید تا بتوانید نقاط دارای افت ولتاژ، مقاومت بالا یا قطعات معیوب را شناسایی نمایید. مثالها و نکات عملی ارائهشده به شما کمک میکند تا بدون خطاهای رایج، اندازهگیریهای دقیق و قابل اتکا انجام دهید.
توصیه نهایی این است که همواره قبل از هر اندازهگیری از وضعیت مولتیمتر و سلامت پروبها اطمینان حاصل کنید، مراحل ایمنی را رعایت کنید و در موارد خاص یا سیگنالهای پویاتر از تجهیزات تکمیلی مانند اسیلوسکوپ یا اسکنرهای شبکه استفاده کنید. با تکرار و تمرین گامهای سادهای که در این راهنما توضیح داده شد، مهارت شما در آموزش کار با مولتیمتر افزایش یافته و توانایی تشخیص مشکلات برقی خودرو بهطور چشمگیری بهبود خواهد یافت.
سوالات متداول
مولتیمتر چه کمیتهایی را در خودرو اندازهگیری میکند و کدام برای عیبیابی مهمتر است؟
مولتیمتر بهطور کلی ولتاژ (DC/AC)، جریان (DC یا با کلیپس برای AC) و مقاومت را اندازهگیری میکند و همچنین اغلب قابلیت تست دیود و پیوستگی را دارد. برای عیبیابی برق خودرو مهمترین پارامترها ولتاژ باتری و مدارها، جریان استارت و مقاومت اتصالات هستند. ولتاژ برای بررسی وضعیت شارژ و سلامت منبع تغذیه، جریان برای تشخیص مشکلات استارت و بارهای غیرعادی و مقاومت برای یافتن اتصالات ضعیف یا سیمکشی معیوب کاربرد دارد.
آیا میتوان از مولتیمتر برای اندازهگیری جریان استارت استفاده کرد؟ چگونه بدون آسیب انجام شود؟
بله، اندازهگیری جریان استارت معمولاً با کلیپس آمپرمتر انجام میشود تا نیازی به قطع مدار نباشد؛ در صورت استفاده از ورودی آمپر مولتیمتر باید مطمئن شوید فیوز داخلی مناسب دارد و پروبها به ورودی درست متصل شدهاند. برای جلوگیری از آسیب، ابتدا رنج بالای جریان را انتخاب کنید و اگر مقدار کمتر شد، رنج را کاهش دهید تا دقت افزایش یابد. استفاده از کلیپس مخصوص جریان امنتر و سریعتر است و ریسک خطا یا سوختن فیوز را کاهش میدهد.
چرا ولتاژ باتری هنگام استارت کاهش مییابد و چگونه با مولتیمتر آن را بررسی کنیم؟
کاهش ولتاژ باتری هنگام استارت ناشی از بار زیاد و مقاومت داخلی باتری یا مقاومت در کابلها و اتصالات است. برای بررسی با مولتیمتر، ولتاژ را در دو حالت استراحت و هنگام استارت اندازهگیری کنید؛ اگر ولتاژ حین استارت شدیداً افت کند و جریان استارت بالا باشد، باتری یا اتصالات ممکن است مشکل داشته باشند. اندازهگیری ولتاژ در دو سر کابلهای مثبت و منفی هنگام استارت میتواند نشان دهد افت ولتاژ در باتری است یا در مسیرهای ارتباطی.
در چه شرایطی برای عیبیابی از اسیلوسکوپ یا اسکنر استفاده کنیم نه فقط مولتیمتر؟
مولتیمتر برای اندازهگیری مقادیر DC و برخی فرکانسهای پایه مناسب است، اما زمانی که سیگنالها سریع، نویزی یا دیجیتال باشند (مانند پیامهای شبکه CAN یا سیگنالهای سنسور که شکل موج دارند)، نیاز به اسیلوسکوپ یا اسکنر تخصصی است. اگر در خودرو خطاهای موقتی یا نوسانهای سریع در خروجی سنسورها مشاهده میکنید یا باید شکل موج و زمانبندی سیگنال را بررسی کنید، استفاده از اسیلوسکوپ ضروری است تا ریشه مشکل بهدرستی شناسایی گردد.
چه نکاتی را باید همواره در استفاده از مولتیمتر برای خودرو رعایت کرد؟
همیشه قبل از اندازهگیری پروبها و وضعیت دستگاه را بررسی کنید، رنج مناسب را انتخاب کنید، از ورودیهای مناسب برای ولتاژ و جریان استفاده نمایید، و از محافظتهای فردی مانند عینک و دستکش استفاده کنید. در مواقعی که احتمال وجود ولتاژ بالا یا سیستمهای هیبریدی وجود دارد، دستورالعمل سازنده را دنبال کنید. همچنین هرگونه اتصال لق یا قراضه را قبل از اندازهگیری تمیز کنید تا خوانشهای دقیقتری به دست آید و از خطرات احتمالی جلوگیری شود.
اگر مولتیمتر خوانش نادرست نشان داد، چه مراحلی را بررسی کنیم؟
ابتدا سالمبودن پروبها، اتصال صحیح به پورتها و تنظیم رنج مناسب را بررسی کنید. سپس باتری مولتیمتر را تعویض کنید زیرا باتری ضعیف میتواند باعث خطا در خوانش شود. در ادامه سیمها و نقاط آزمایش را از نظر اتصال و خوردگی بررسی کنید؛ اندازهگیری مقاومت در حالت غیرفعال ممکن است بهدرستی مشکل را نشان دهد. اگر مشکل ادامه داشت، با یک مولتیمتر دیگر مقادیر را مقایسه کنید تا از صحت دستگاه مطمئن شوید.
