سنسور میل لنگ یکی از حیاتیترین قطعات الکترونیکی در موتورهای احتراق داخلی است و هرگونه نقص در عملکرد آن میتواند منجر به مشکلات جدی در راهاندازی، شتابگیری و پایداری موتور شود. در این راهنمای جامع به صورت عملی و تخصصی روشهای تشخیص خرابی سنسور میل لنگ، علائم بالینی، تستهای آزمایشگاهی و در میدان، و نکات تعمیر یا تعویض را بررسی میکنیم تا بتوانید با دید فنی و کاربردی مشکل را شناسایی و رفع کنید.
علائم رایج خرابی سنسور میل لنگ
خرابی سنسور میل لنگ معمولاً با مجموعهای از علائم قابل مشاهده و قابل اندازهگیری همراه است که شناخت دقیق آنها به تشخیص سریعتر کمک میکند. یکی از شایعترین نشانهها وقفه در جرقهزنی یا سخت روشن شدن خودرو است؛ زمانی که ECU سیگنال موقعیت میل لنگ را دریافت نکند، سوخترسانی و تایمینگ جرقه دچار ناهماهنگی میشود و موتور یا اصلاً روشن نمیشود یا پس از روشن شدن عملکرد نامنظمی از خود نشان میدهد. کاهش شتاب، لرزشهای نامتعارف در دورهای پایین، و گاهی قطع و وصل ناگهانی موتور هنگام حرکت از دیگر علائم بالینی شایع هستند.
علاوه بر علائم مکانیکی و کارکردی، خطاهای الکترونیکی نیز قابل ردیابی است؛ چراغ هشدار موتور (Check Engine) میتواند هنگام مشکل در سنسور میل لنگ روشن شود و کدهای خطایی مانند P0335 یا معادلهای دیگر در خودروهای مختلف ثبت گردد. خواندن خطاها با دیاگ اولین قدم منطقی است، اما همیشه ثبت کد به معنای قطعی بودن عیب در سنسور نیست؛ مشکلات سیمکشی، کانکتور، یا آسیب مکانیکی به قطعات مرتبط نیز میتوانند علائم مشابه ایجاد کنند. برای تفکیکهای اولیه، ابتدا وضعیت ظاهری کانکتور و کابلها را بررسی کنید، سپس به روشهای تست ولتاژ و سیگنال بپردازید.
لرزش و افت توان موتور؛ تشخیص بالینی
یکی از شاخصهای مهم که تعمیرکاران باتجربه به آن توجه میکنند، الگوی لرزش و افت توان موتور است. وقتی سنسور میل لنگ یا سیمکشی آن دچار ایراد میشود، ECU اطلاعات نادرست یا ناقص دریافت میکند که منجر به اشتباه در زمانبندی احتراق و تزریق سوخت میشود. نتیجه، پدیدهای است که معمولاً به صورت لرزش در دورهای پایین، تاخیر در شتابگیری یا استال شدن ناگهانی موتور بروز میکند. در معاینات میدانی، توصیه میشود ابتدا تست رانندگی کوتاه انجام شود تا الگوهای ناپیوستگی در عملکرد موتور ثبت شوند و سپس سیستمهای مرتبط مانند کویلها و شمعها کنترل شوند تا اشتباه به تجهیزات دیگری نسبت داده نشود. همچنین بررسی صداهای غیرعادی از مجموعه زمانبندی میللنگ و تسمهها میتواند کمککننده باشد.
چراغ هشدار و کدهای خطا؛ چگونه تفسیر کنیم
وقتی چراغ موتور روشن میشود، خواندن کد خطا با ابزار دیاگ اطلاعات مهمی در اختیار میگذارد. کدهای مربوط به سنسور میل لنگ معمولاً نشاندهنده قطع یا فیدبک غیرطبیعی سیگنال هستند. اما باید توجه داشت که کد ممکن است پیامدهای ثانویه مانند اختلال در سنسور میللنگ یا آسیب به سیمکشی باشد. بنابراین پس از خواندن کد، گام بعدی کنترل ولتاژ تغذیه و زمین سنسور، تست مقاومت و بررسی بصری کانکتور است. نکته عملی: اگر کد خطا پس از پاک کردن و تست رانندگی مجدداً ظاهر نشد، ممکن است مشکل لحظهای یا نویز الکتریکی بوده باشد؛ اما تکرار کد نیاز به مداخله سریعتر دارد.
روشهای آزمایشی و ابزارهای تشخیصی

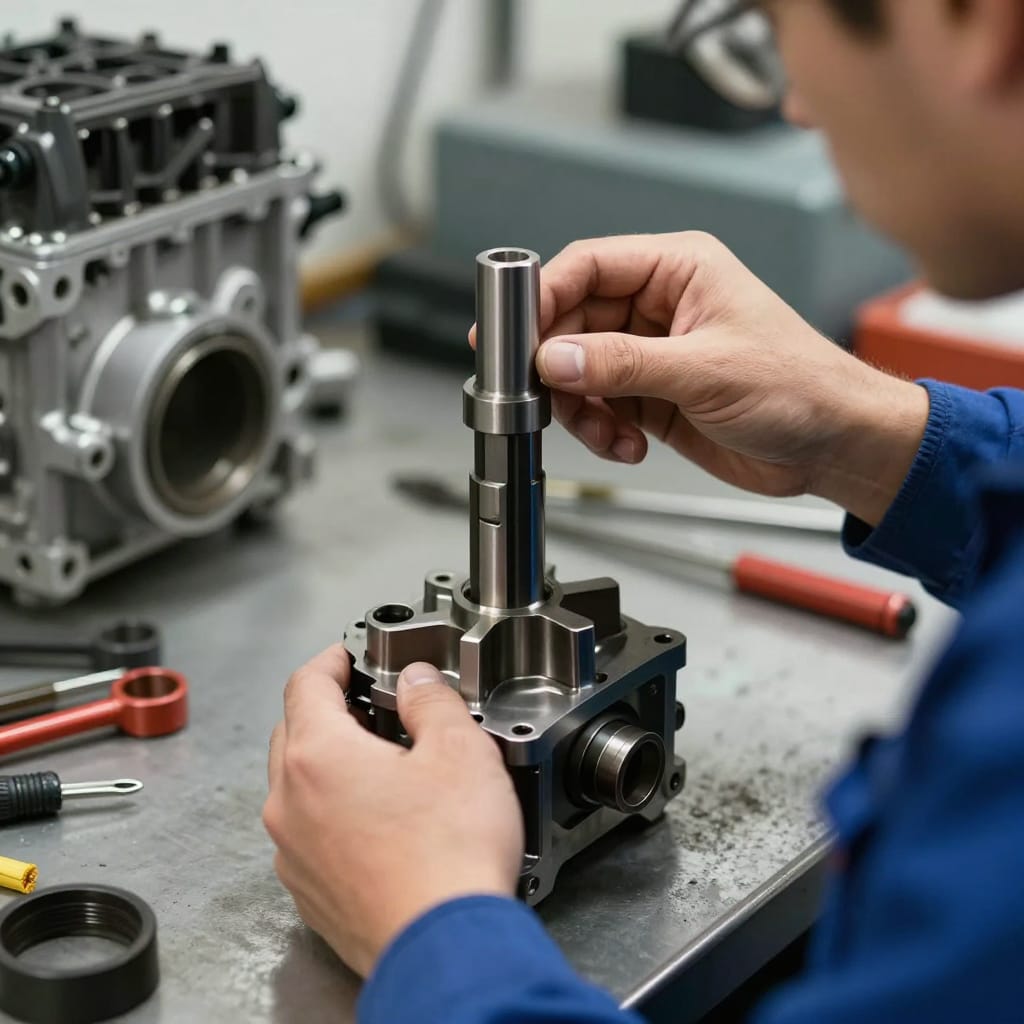

برای تشخیص دقیق خرابی سنسور میل لنگ باید از ترکیب تستهای الکترونیکی و مکانیکی استفاده کرد. ابزارهای پایه عبارتاند از مولتیمتر، اسیلوسکوپ، و دیاگ OBD2. مولتیمتر برای بررسی پیوستگی سیمها و اندازهگیری مقاومت اهمی بین پایهها کاربرد دارد و میتواند نشانههای باز یا اتصال کوتاه را نشان دهد. اسیلوسکوپ از همه مهمتر برای مشاهده شکل موج سیگنال سنسور است؛ سنسورهای القایی و حساس به اثر هال هر کدام الگوی سیگنالی خاصی تولید میکنند و تغییرات دامنه، فرکانس یا اعوجاج موج میتواند نشانگر خرابی باشد. ابزار دیاگ نیز برای خواندن کدهای خطا، مقادیر زنده سنسورها و مقایسه زمان واقعی پارامترها با انتظار طراحی شده کاربرد دارد.

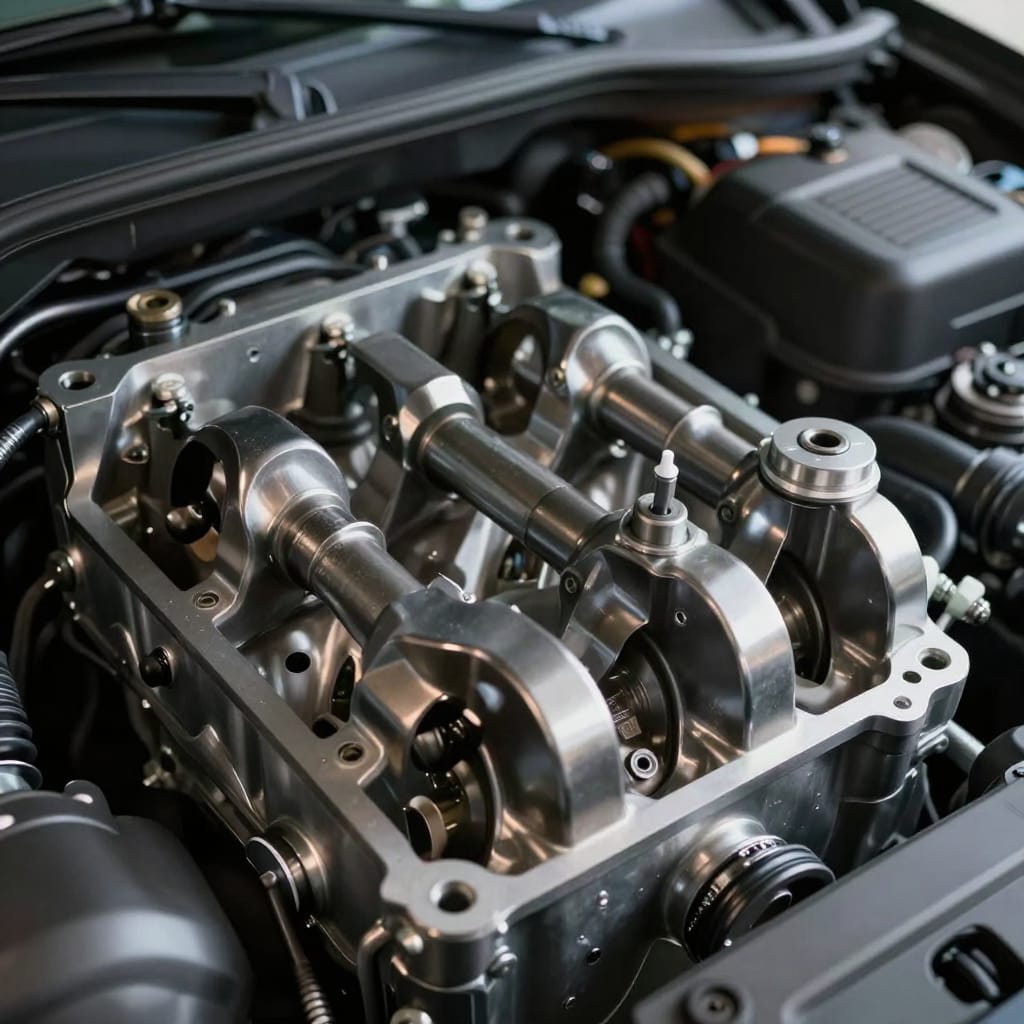

در میدان، یک روش عملی ابتدا قطع تغذیه از باتری و بازدید فیزیکی کانکتورها و محل نصب سنسور است. هر نوع خوردگی، شل بودن پیچها، یا آلودگی مغناطیسی (برای سنسورهای القایی) باید پاکسازی شود. سپس با مولتیمتر مقاومت اولیه سنسور (برای سنسورهای القایی) اندازهگیری شده و با مقدار مرجع سازنده مقایسه میشود. اگر مقدار خارج از محدوده بود، احتمال خرابی قطعی است. برای بررسی نوسانات سیگنال در شرایط کار نیز استفاده از اسیلوسکوپ ضروری است؛ نوسانات نامنظم، افت دامنه یا نویز بیش از حد از علائم خرابی یا تداخل الکترومغناطیسی است.
تست مقاومت و پیوستگی با مولتیمتر
تست مقاومت پایهایترین و در عین حال اطلاعاتیترین آزمایش است که میتوان بدون جداسازی کامل سیستم انجام داد. برای سنسورهای القایی معمولاً مقاومت سیمپیچ بین چند صد تا چند کیلو اهم است؛ مقدار دقیق را از دفترچه فنی سازنده بخوانید. هنگام اندازهگیری، دقت کنید که مولتیمتر در حالت اندازهگیری مقاومت قرار داشته باشد و سنسور از مدار جدا باشد تا مقادیر اشتباه گرفته نشود. نتایج غیرطبیعی شامل مقدار بسیار کم (نشاندهنده اتصال کوتاه داخلی) یا مقدار بینهایت (نشاندهنده قطعگی سیمپیچ) است. در هر دو حالت، تعویض سنسور توصیه میشود، مگر اینکه بتوان سیمکشی معیوب را با تعمیر حرفهای اصلاح کرد.
اسیلوسکوپ: تحلیل شکل موج سیگنال

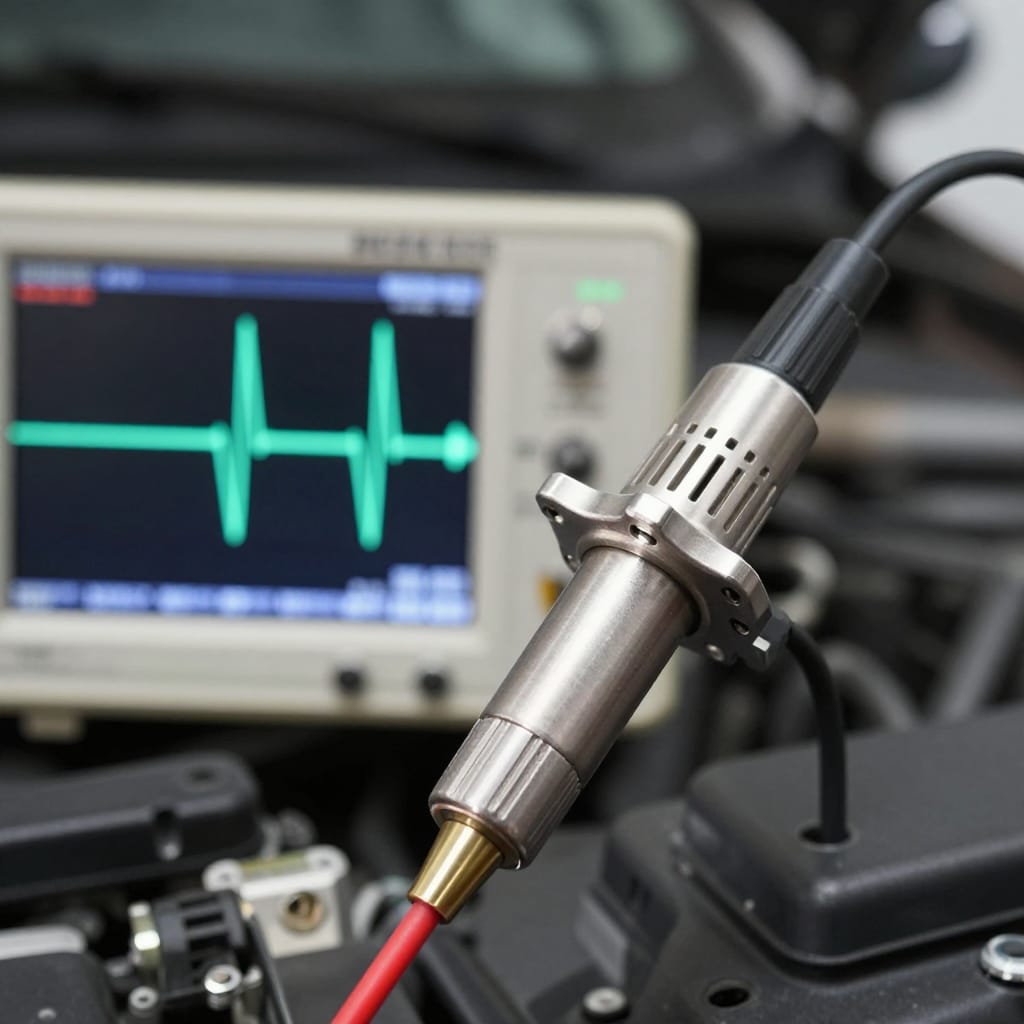

اسیلوسکوپ امکان مشاهده شکل موج واقعی تولید شده توسط سنسور میل لنگ را فراهم میکند و میتواند تفاوت میان سنسور سالم و معیوب را آشکار سازد. برای سنسورهای القایی، موج متناوب با دامنه متناسب با سرعت چرخش میللنگ انتظار میرود؛ هر گونه افت ناگهانی دامنه، اعوجاج یا ناپیوستگی نشانهای از مشکل است. برای سنسورهای اثر هال، سیگنال دیجیتال تغییر فاز یا پالسی خواهد بود؛ در اینجا تاخیر یا کاهش ولتاژ لاجیک میتواند نشاندهنده خرابی یا افت ولتاژ تغذیه باشد. نمونهبرداری سریع و ثبت دادهها در حالت کارکرد واقعی موتور به تشخیص دقیق کمک میکند و به ویژه در مواردی که خطای intermittent (قطع و وصل) رخ میدهد، اسیلوسکوپ ابزار نجاتبخش است.
تعمیر یا تعویض: تصمیمگیری عملی
پس از تشخیص اولیه، سوال اصلی این است که تعمیر کنیم یا سنسور را تعویض کنیم. پاسخ بستگی مستقیم به نوع خرابی دارد؛ مشکلات سادهای مانند خوردگی کانکتور، شل بودن اتصالات یا آسیب جزئی کابل معمولاً قابل تعمیر با هزینه کم هستند. در مقابل، خرابی داخلی سنسور مثل قطع بودن سیمپیچ، خرابی سنسور اثر هال یا آسیب مغناطیسی به روتور نیاز به تعویض دارد. در این بخش راهکارهای عملی برای هر سناریو را بررسی میکنیم و فاکتورهای تصمیمگیری شامل هزینه، زمان، دسترسی به قطعه و ریسک خرابی مجدد را در نظر میگیریم.
نکته کاربردی: در خودروهای جدید که سنسور بخشی از ماژول پیچیدهتری است یا زیر قطعات دیگر مثل فلایویل یا چرخدنده نصب شده، هزینه دستمزد باز و بستهسازی میتواند از قیمت خود سنسور بیشتر شود. در چنین شرایطی اگر تشخیص قطعی باشد، تعویض با قطعه اصلی (OEM) یا قطعات با کیفیت مرجع توصیه میشود. اگر دسترسی به قطعات اصل مشکل است، انتخاب قطعه aftermarket با گارانتی معتبر و تست شده نیز قابل پذیرش است ولی باید از تطابق مشخصات الکتریکی و مکانیکی اطمینان حاصل کنید.
مراحل عملی تعویض سنسور در میدان

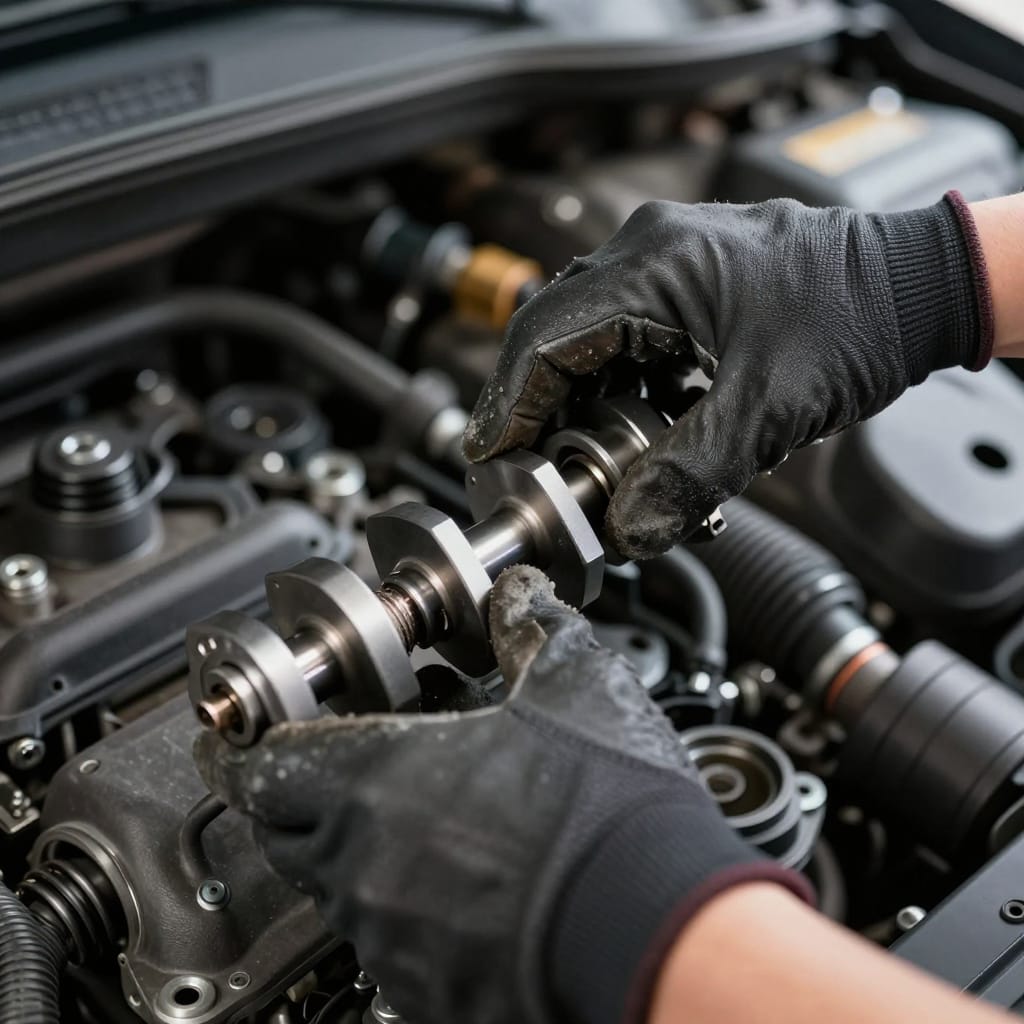

برای تعویض سنسور میل لنگ، ابتدا خودرو را در سطح صاف پارک کرده، باتری را قطع کنید تا خطر اتصال کوتاه یا آسب الکترونیکی کاهش یابد. سپس به محل نصب سنسور دسترسی پیدا کنید؛ در بعضی موتورها نیاز به جدا کردن اکسسوریها یا قطعات جانبی است. پس از خارج کردن کانکتور، پیچهای نگهدارنده را باز کنید و سنسور را با دقت خارج نمایید. هنگام نصب سنسور جدید، سطح مونتاژ را تمیز کرده و از آچار تورک مطابق دستورالعمل سازنده استفاده کنید تا فشار بیش از حد به بدنه سنسور وارد نشود. پس از نصب، مسیر سیمکشی و کانکتور را بررسی و باتری را وصل کنید؛ پاکسازی کدهای خطا و تست رانندگی نهایی اطمینان حاصل میکند که مشکل رفع شده است.
وقتی تعمیر مقرون به صرفه است: نکات و مثالها

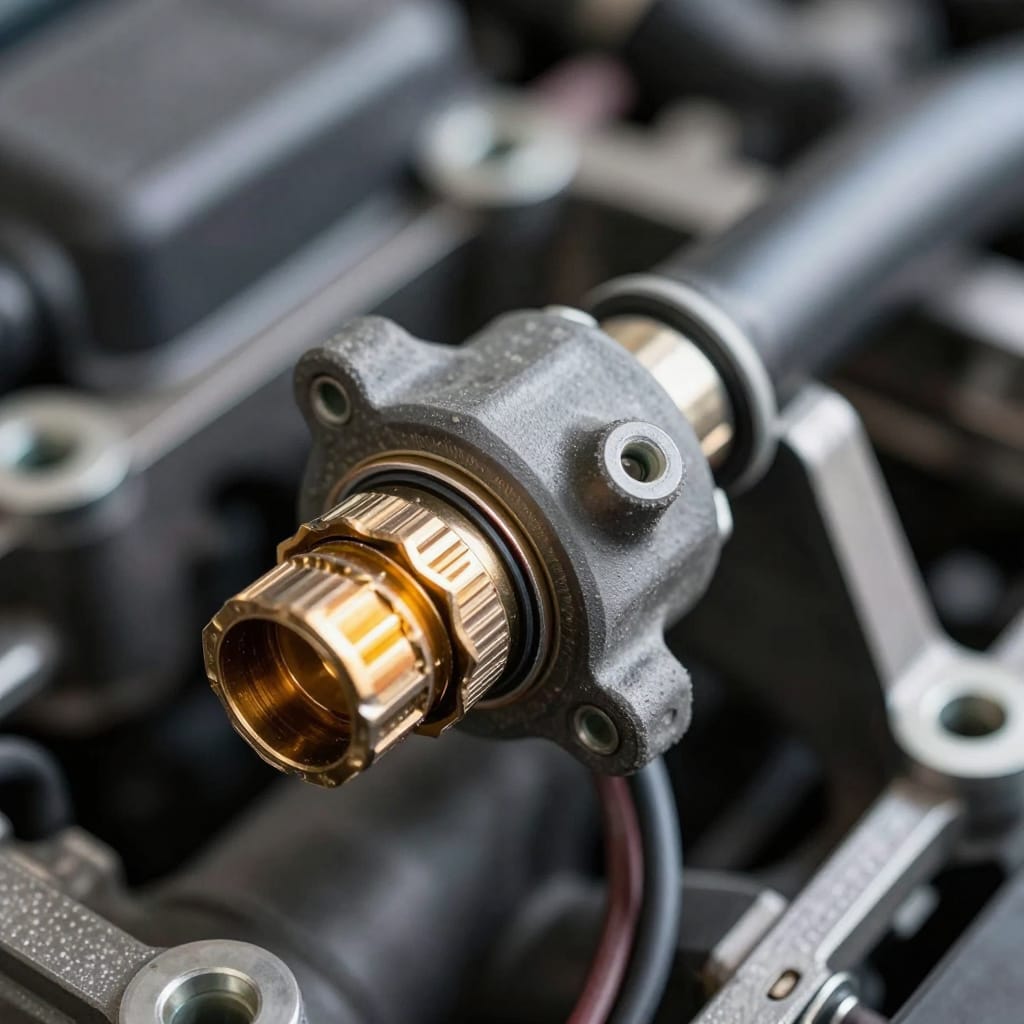

در مواردی که عیب محدود به کانکتور، سیمکشی یا آلودگی مغناطیسی است، تعمیر میتواند بسیار مقرون به صرفه باشد. برای مثال، اگر تنها مشکل خوردگی کانکتور باشد، پاکسازی با برس نرم و اسپری تماس پاککننده و تعویض ترمینالها معمولاً مشکل را برطرف میکند. همچنین در مواقعی که سیمکشی محلی دچار ساییدگی شده است، روکشگذاری مجدد یا تعویض بخش آسیبدیده هزینه کمتری نسبت به تعویض سنسور کامل دارد. با این حال، اگر عیوب داخلی سنسور تشخیص داده شود، تعمیر معمولا مقرونبهصرفه یا قابل اعتماد نیست زیرا عملکرد دقیق سنسور در شرایط مختلف کارکرد باید تضمین شود.
نکات پیشگیری و نگهداری
نگهداری پیشگیرانه میتواند طول عمر سنسور میل لنگ و ثبات عملکرد کلی موتور را به طرز چشمگیری افزایش دهد. از جمله اقدامات پیشگیرانه میتوان به حفاظت از سیمکشی در برابر حرارت و سایش، کنترل دورهای کانکتورها برای خوردگی و اطمینان از نصب صحیح قطعات مربوطه اشاره کرد. همچنین جلوگیری از نفوذ روغن و مایعات به محل اتصال سنسور و پاکسازی دورهای سطح سنسور (در صورت دسترسی) از آلودگیهای مغناطیسی برای سنسورهای القایی ضروری است. برنامه سرویس دورهای که شامل چکآپ سنسورهای موقعیت و زمانبندی موتور است، میتواند از بروز بسیاری از مشکلات جلوگیری کند.
نکته عملی دیگر، استفاده از قطعات با کیفیت و پیروی از دستورالعملهای گارانتی و سرویس سازنده است. نصب قطعات ارزان و نامرغوب ممکن است در کوتاهمدت هزینه کمتری داشته باشد اما در بلندمدت با ایجاد خطاهای مکرر و آسیب به سایر اجزاء سیستم سوخترسانی و احتراق هزینههای بیشتری به بار میآورد. همچنین ثبت خدمات انجامشده و علایم مشاهدهشده به تعمیرکار بعدی کمک میکند تا سریعتر به ریشه مشکل برسد و از آزمایشهای تکراری جلوگیری شود.
چکلیست نگهداری پیشنهادی
یک چکلیست ساده برای بازدید دورهای میتواند شامل موارد زیر باشد: بررسی فیزیکی کانکتور و سیمکشی، اندازهگیری مقاومت سنسور هر ۲۰۰۰۰ تا ۵۰۰۰۰ کیلومتر بسته به توصیه سازنده، بررسی شکل موج سیگنال در سرویسهای دورهای، پاکسازی سطوح مغناطیسی و بررسی کدهای خطا. اجرای منظم این چکلیست به ویژه در خودروهای پرمصرف یا ناوگانهای تجاری باعث کاهش وقفههای کاری و هزینههای نگهداری میشود. برای هر مورد، ثبت دقیق تاریخ، کیلومتر و نتیجه تستها به نگهداری بلندمدت سیستم کمک خواهد کرد.
مثالهای عملی از نگهداری بهموقع
در یک نمونه واقعی از یک خودرو دیزلی سنگین، پاکسازی مغناطیسی و تعویض یک کانکتور خوردهشده باعث شد که مشکلات intermittent قطع موتور که ماهها طول کشیده بود، برطرف شود. هزینه تعمیر جزئی کمتر از ۱۰ درصد قیمت سنسور جدید بود و زمان توقف دستگاه به حداقل رسید. در نمونهای دیگر، تعویض منظم پوششهای محافظ سیمکشی در یک ناوگان تاکسی باعث شد تعداد خرابیهای سنسور میل لنگ در طول فصل زمستان که رطوبت و خوردگی بیشتر است، به شکل قابل توجهی کاهش یابد. این مثالها نشان میدهد که نگهداری فعال و هدفمند میتواند صرفهجویی قابل توجهی ایجاد کند.
جمعبندی
در این مقاله بهصورت مفصل روشهای تشخیص خرابی سنسور میل لنگ را بررسی کردیم و نشان دادیم که ترکیبی از مشاهده علائم بالینی، خواندن کدهای دیاگ، تستهای پایه با مولتیمتر و تحلیل شکل موج با اسیلوسکوپ بهترین رویکرد برای تشخیص دقیق است. سنسور میل لنگ قطعهای استراتژیک در تعیین زمانبندی احتراق و تزریق سوخت، بنابراین هرگونه اختلال در آن میتواند عملکرد موتور را به شکل جدی تحت تاثیر قرار دهد. از علائم رایج مانند سخت روشن شدن، لرزش در دورهای پایین، افت توان و روشن شدن چراغ چک تا روشهای عملی تست و تصمیمگیری برای تعمیر یا تعویض را پوشش دادیم.
توصیه نهایی این است که تشخیص دقیق را به ترکیب تست الکترونیکی و بررسی فیزیکی محدود کنید و در مواجهه با خرابیهای داخلی سنسور، تعویض با قطعات با کیفیت را در اولویت قرار دهید. نگهداری دورهای، حفاظت از سیمکشی و استفاده از ابزارهای مناسب تشخیصی مانند اسیلوسکوپ میتواند از بروز خرابیهای ناگهانی جلوگیری کند. در نهایت، ثبت سوابق سرویس و تستها به کاهش زمان عیبیابی در آینده کمک میکند. اگر در مواجهه با مشکل تردید دارید، مراجعه به تعمیرکار مجرب یا مرکز فنی با تجهیزات مناسب موجب صرفهجویی در هزینه و زمان خواهد شد.
سوالات متداول
1. آیا خودرو بدون سنسور میل لنگ میتواند روشن شود؟
در اغلب خودروهای امروزی، سنسور میل لنگ برای تعیین موقعیت میللنگ و هماهنگی احتراق و تزریق ضروری است؛ بنابراین در صورت خرابی کامل سنسور، خودرو معمولاً روشن نمیشود یا اگر روشن شود عملکرد ناپایداری خواهد داشت. برخی سیستمها ممکن است حالت اضطراری (limp mode) داشته باشند که با استفاده از پارامترهای ذخیره شده موتور را در حالت محدود راهاندازی کند، اما این وضعیت تنها برای مسافت کوتاه و با توان بسیار محدود قابل استفاده است و ریسک آسیب به موتور دارد. بنابراین توصیه میشود به محض مواجهه با علائم جدی، نسبت به تشخیص و رفع مشکل اقدام کنید.
2. چگونه میتوانم بدون اسیلوسکوپ مشکل سنسور را تشخیص دهم؟
اگر اسیلوسکوپ در دسترس ندارید، میتوانید با استفاده از مولتیمتر، دیاگ OBD2 و بررسیهای فیزیکی تشخیص اولیه انجام دهید. ابتدا کدهای خطا را بخوانید، سپس مقاومت سنسور را اندازهگیری کنید و کانکتورها و سیمکشی را برای خوردگی یا قطع بررسی نمایید. تست رانندگی و مشاهده رفتار موتور در شرایط مختلف نیز اطلاعات مهمی میدهد. این روشها برای تشخیص قطعی مشکل کافی نیستند ولی میتوانند نشان دهند که آیا سنسور یا سیمکشی باید بررسی دقیقتر با ابزار پیشرفتهتر شود یا خیر.
3. آیا پاکسازی مغناطیسی سنسور القایی موثر است؟
برای سنسورهای القایی که به میدان مغناطیسی وابستهاند، تجمع ذرات فلزی یا آلودگی مغناطیسی میتواند دامنه سیگنال را کاهش دهد یا اعوجاج ایجاد کند. در مواردی که مشکل تنها ناشی از آلودگی سطحی باشد، پاکسازی دقیق و ایمن میتواند عملکرد را بازگرداند و از تعویض جلوگیری کند. با این حال، اگر آسیب داخلی، افت ولتاژ یا مشکل سیمکشی وجود داشته باشد، پاکسازی کافی نخواهد بود. اقدامات محافظتی پس از پاکسازی نیز ضروری است تا آلودگی مجدد رخ ندهد.
4. آیا تعویض سنسور بهتر است یا تعمیر سیمکشی؟
اگر عیب ناشی از سیمکشی، کانکتور یا تعمیرات موضعی باشد، تعمیر سیمکشی معمولاً مقرونبهصرفه و موثر است. ولی اگر تستها نشاندهنده خرابی داخلی سنسور باشند یا مقاومت و سیگنال خارج از محدوده مرجع باشند، تعویض سنسور بهترین گزینه است. در نظر داشته باشید که کیفیت قطعه جدید، روش نصب و تنظیمات ECU پس از تعویض میتوانند بر عملکرد نهایی تاثیرگذار باشند، پس از انتخاب قطعه مناسب و نصب صحیح اطمینان حاصل کنید.
5. هزینه معمول تعویض سنسور میل لنگ چقدر است؟
هزینه تعویض سنسور بسته به نوع خودرو، دسترسی به قطعه و هزینه نیروی کار متغیر است؛ در خودروهای سبک هزینه قطعه ممکن است از مدل و سازنده بین ارزان تا گران باشد و در خودروهای سنگین یا تجهیزات خاص، هزینه بالاتر خواهد بود. علاوه بر قیمت قطعه، زمان و پیچیدگی دسترسی به محل نصب نیز میتواند هزینه را افزایش دهد، بنابراین پیش از انجام کار از هزینههای کلی شامل قطعه، نیروی کار و زمان توقف دستگاه اطلاع کسب کنید.
6. آیا نصب سنسور غیر OEM مشکلی ایجاد میکند؟
نصب سنسورهای غیر OEM در بسیاری از موارد ممکن است عملکرد قابل قبولی داشته باشد، اما مهم است که مشخصات الکتریکی، فیزیکی و کیفیت ساخت آنها با قطعه اصلی مطابقت داشته باشد. سنسورهای نامرغوب میتوانند سیگنال ناپایدار تولید کنند و موجب خطاهای مکرر یا حتی آسیب به ECU شوند. توصیه میشود از فروشندگان معتبر خرید کنید و در صورت امکان از قطعات با گارانتی استفاده نمایید تا در صورت بروز مشکل امکان تعویض یا بازگشت وجود داشته باشد.
