تشخیص و رفع مشکل محل اتصال بدنه و برقدزدی یکی از مسائل اساسی در نگهداری خودرو است که میتواند عمر باتری را کاهش دهد و باعث خرابیهای غیرمنتظره شود. در این راهنما بهصورت سیستماتیک و عملیاتی میآموزید چگونه محل اتصال بدنه و برقدزدی را شناسایی کنید، ابزارهای لازم را آماده کنید و با روشهای ایمن و قابل اطمینان نشت جریان را اندازهگیری و برطرف نمایید. هدف این مقاله ارائه راهکارهایی است که حتی تعمیرکاران نیمهحرفهای نیز بتوانند آنها را اجرا کنند و از هرگونه خطای ساده جلوگیری نمایند.
چگونه محل اتصال بدنه و برقدزدی خودرو را پیدا کنیم: تشخیص اولیه
اولین گام در مواجهه با مشکل محل اتصال بدنه و برقدزدی انجام یک ارزیابی ابتدایی و جمعآوری نشانهها است. باید بدانیم که برقدزدی یا مصرف جریان پس از خاموش شدن خودرو چگونه ظاهر میشود: کاهش سریع ولتاژ باتری، روشن ماندن چراغهای داخلی یا نشانگرها، یا نیاز به شارژ مکرر باتری. همچنین باید به تغییرات در عملکرد قفل مرکزی، آلارم، ساعت داخلی و سایر مدارات حساس دقت کنید. بسیاری از مالکان اولین بار متوجه مشکل میشوند وقتی ماشین صبح روشن نمیشود یا استارت نمیزند.

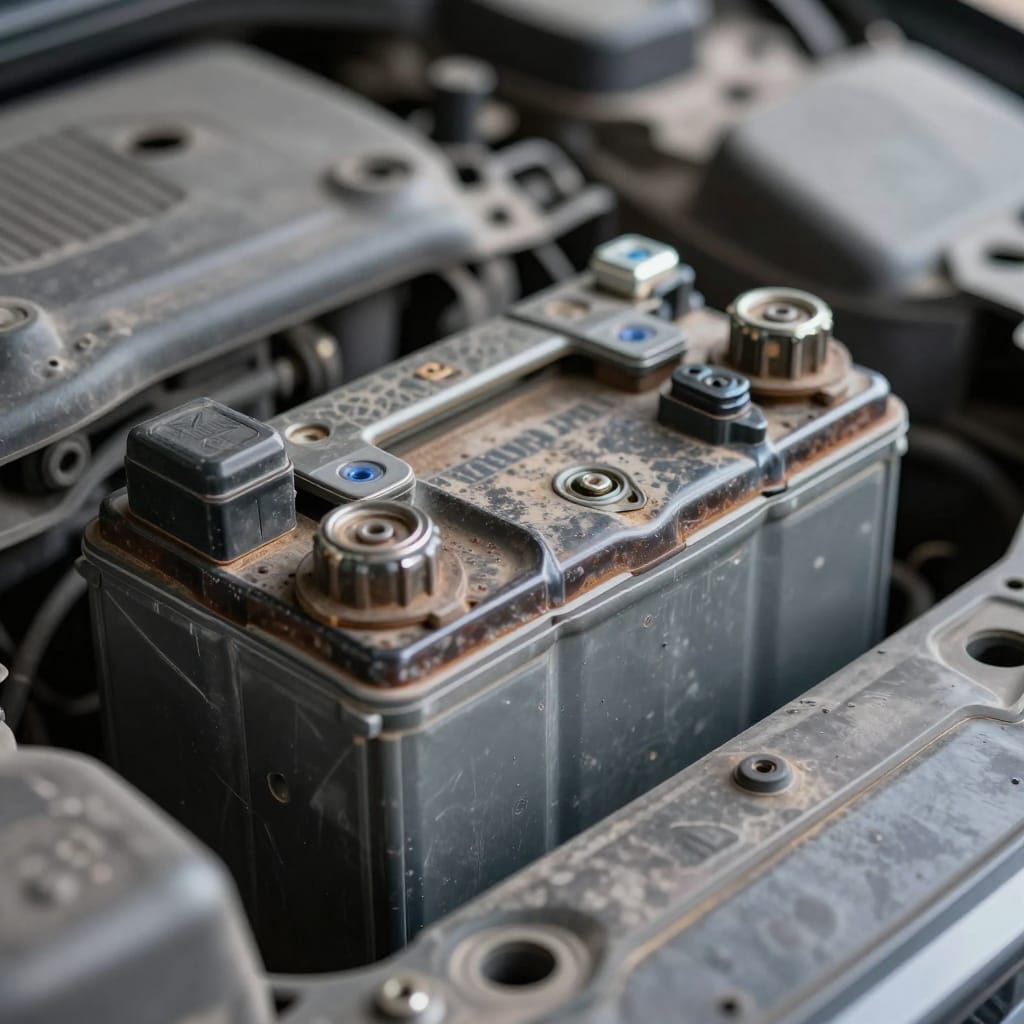

برای شروع، ابتدا باتری و ترمینالها را از نظر خوردگی، شل بودن یا وجود رسوبات بررسی کنید. گاهی اوقات مشکل صرفاً یک اتصال ضعیف بدنه است که باعث افزایش مقاومت و گرمای موضعی شده و بهظاهر نشتی جریان بروز میکند. در مرحله بعد باید بررسی کنید که آیا کاهش ولتاژ پیوسته است یا متناوب؛ برای این کار میتوانید ولتمتر را به باتری وصل کرده و مقدار ولتاژ در حالت استراحت را ثبت کنید. ثبت این دادهها در چند زمان مختلف به تشخیص سریعتر محل نشت کمک میکند.
علائم واضح برقدزدی در خودرو
علائم متعددی نشاندهنده وجود برقدزدی هستند که باید به آنها توجه کنید. کاهش محسوس ولتاژ باتری بعد از پارک کردن خودرو، نیاز به جامپاستارت مکرر، ضعیف شدن لامپهای داخلی یا چراغ داشبورد، و فعالیت عجیب سیستمهای الکترونیکی در زمان خاموش بودن موتور از جمله اینها هستند. نکته مهم این است که برخی سیستمها ممکن است بعد از خاموش شدن خودرو برای مدت کوتاهی فعال بمانند (مثلاً پمپ سوخت یا سیستمهای حفاظتی)؛ اما مصرف دائم و رو به کاهش ولتاژ نشاندهنده یک مشکل الکتریکی غیرعادی است که نیاز به بررسی دارد.
چه زمانی باید نگران شد و دنبال رفع محل اتصال بدنه و برقدزدی باشید
اگر بعد از پارک کردن خودرو و گذشت چند ساعت ولتاژ باتری بیش از 0.5 تا 1 ولت افت کرد، باید نگرانی را جدی گرفت و برای بررسی بیشتر اقدام نمود. همچنین اگر سیستمهای الکترونیکی خودرو عملکرد نامنظمی از خود نشان دهند یا باتری اغلب ضعیف باشد، احتمالاً یک مصرف جانبی یا مشکل اتصال بدنه وجود دارد. در چنین مواقعی بیتوجهی میتواند باعث خرابی باتری، افزایش مصرف سوخت در برخی خودروها و حتی ایجاد خطرات برقی شود؛ بنابراین تشخیص زودهنگام و یافتن محل اتصال بدنه و برقدزدی اهمیت زیادی دارد.

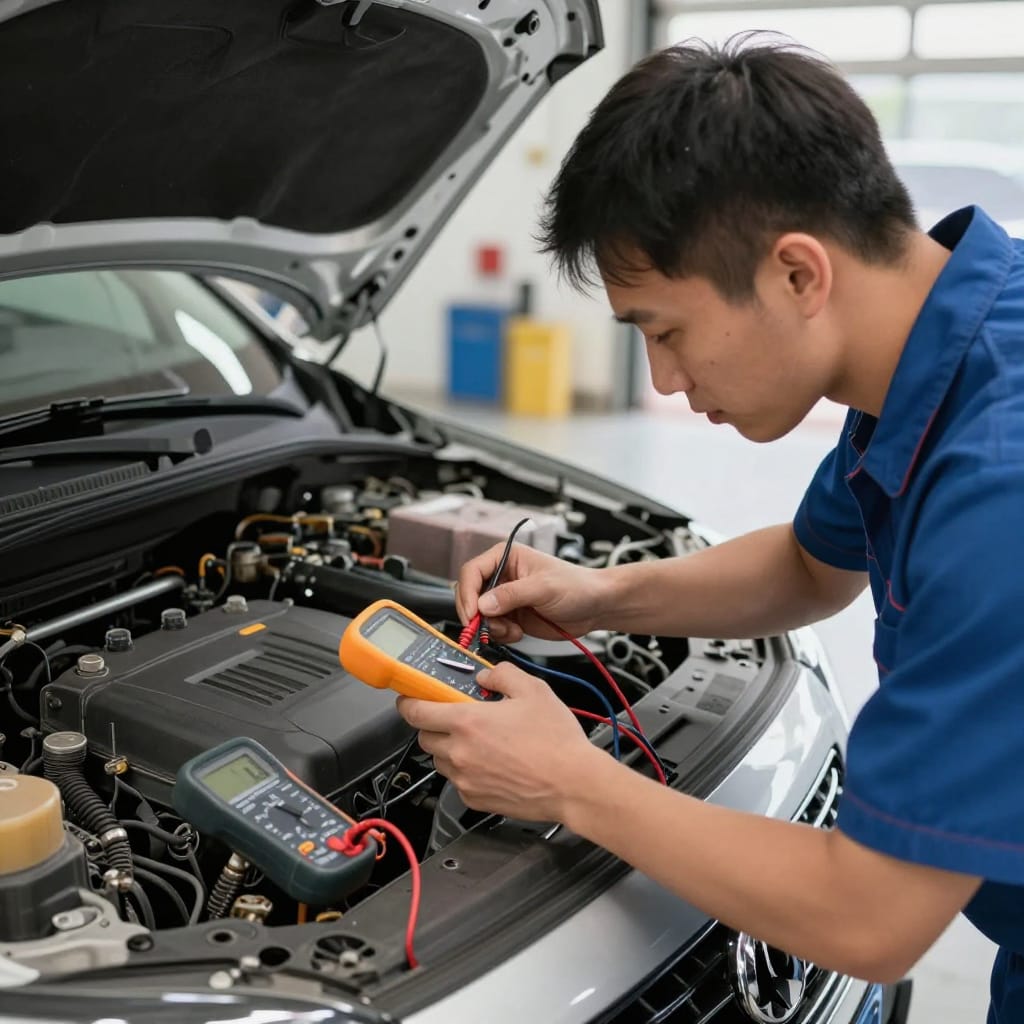

ابزارها، ملزومات و ایمنی لازم برای پیدا کردن محل اتصال بدنه و برقدزدی
برای یافتن و رفع محل اتصال بدنه و برقدزدی، به ابزارهای نسبتاً ساده ولی دقیق نیاز دارید. فهرست ابزارهای پایه شامل یک مولتیمتر دیجیتال با توانایی اندازهگیری میلیآمپر، کابلهای جامپر ایمن، آچار و آلن برای باز و بسته کردن ترمینالها، چسب عایق و سرسیم، برس سیمپاککن برای تمیز کردن ترمینالها، اسپری تماس الکتریکی و در صورت نیاز اسکنر OBD2 برای خواندن خطاهای الکترونیکی است. داشتن چراغ قوه قوی و دستکش عایق نیز ضروری است تا در محیطهای تاریک یا در برابر تماسهای ناخواسته محافظت داشته باشید.
نکات ایمنی در کار با سیستم برق خودرو بسیار حیاتیاند. پیش از هر گونه اقدام باید سوئیچ را در حالت خاموش قرار دهید و مطمئن شوید کلید از سیستم خارج شده است. اگر مجبور به جدا کردن باتری شدید، نخست کابل منفی (-) را جدا کنید تا از اتصال کوتاه جلوگیری شود. هرگز اجزای حساس الکترونیکی را با دست مرطوب لمس نکنید و از ابزارهای فلزی بدون دسته عایق استفاده نکنید. رعایت این اصول ساده میتواند از شوک الکتریکی و خرابی مدارهای گرانقیمت جلوگیری کند.
ابزارهای دقیق و انتخاب مولتیمتر مناسب
انتخاب مولتیمتر مناسب برای اندازهگیری جریان بسیار مهم است؛ حتماً دستگاهی را انتخاب کنید که توانایی اندازهگیری جریان تا حد میلیآمپر را داشته باشد و در صورت نیاز رنج مناسب برای جریان استارت را نیز داشته باشد. برخی مولتیمترها قابلیت اندازهگیری جریان مستقیم را از طریق کلمپ دارند که برای جلوگیری از جدا کردن فیوز یا قطع مدار مفید است. همچنین مطمئن شوید کابلها و پرابهای مولتیمتر در وضعیت مناسب و فاقد شکستگی باشند تا خوانشها دقیق و قابل اعتماد باشند.
اقدامات ایمنی فنی و ترتیب قطع باتری
ترتیب صحیح قطع و وصل باتری بر اساس توصیه تولیدکننده مهم است؛ بهطور معمول پیش از هر کاری کابل منفی را جدا کنید و پس از اتمام کار کابل منفی را آخرین قطعه وصل نمایید. هنگام جدا کردن فیوزها یا باز کردن بخشهای الکتریکی، جرقهزدگی ممکن است رخ دهد؛ بنابراین دقت کنید که ابزار به زمین وصل نشود. در صورت انجام تعمیرات روی خودروهای دارای سیستمهای پیشرفته (مانند ایربگ یا سیستمهای هیبرید)، بهتر است راهنمای کارخانه را مطالعه کرده یا از متخصص کمک بگیرید تا خطرات احتمالی کاهش یابد.
روشهای گامبهگام برای پیدا کردن محل اتصال بدنه و برقدزدی
پیدا کردن محل اتصال بدنه و برقدزدی به صورت سیستماتیک و مرحلهای انجام میشود. ابتدا باید مصرف پایه یا استندبای خودرو را اندازهگیری کنید. برای این کار مولتیمتر را بین کابل منفی باتری و قطب منفی قرار دهید و جریان دریافتی در حالت خاموش را بخوانید. معمولاً مصرف استندبای سالم کمتر از 50 میلیآمپر است، اما این مقدار بستگی به نوع خودرو و سیستمهای الکترونیکی دارد. اگر مقدار بالاتر از حد معمول بود، باید مشخص کنید مصرف از کدام مدارات یا فیوزها ناشی میشود.
روش متداول و عملی برای شناسایی مدارِ مصرفکننده، تکنیک کشیدن فیوز (fuse pull) است. در حالی که مولتیمتر جریان را نشان میدهد، بهتدریج فیوزها را یکبهیک بیرون بکشید؛ وقتی فیوزی که مدار پرمصرف را تأمین میکند بیرون کشیده شود، جریان بهطور معنیداری کاهش مییابد. با این کار میتوانید مدار یا قطعه مسئول برقدزدی را محدود کنید و سپس روی آن مدارات بررسیهای دقیقتری انجام دهید. این روش سریع، ایمن و بسیار رایج در عیبیابی برقدزدی است.

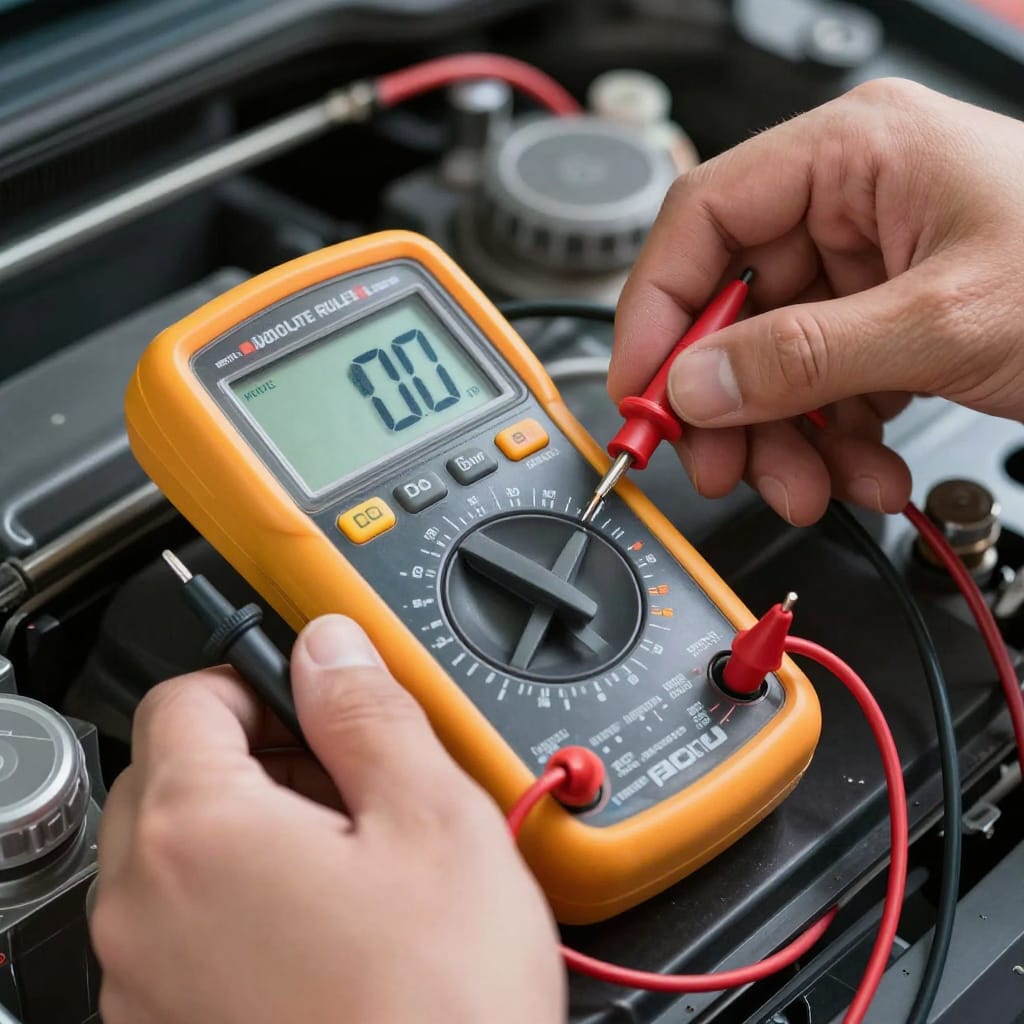

اندازهگیری جریان استندبای با مولتیمتر

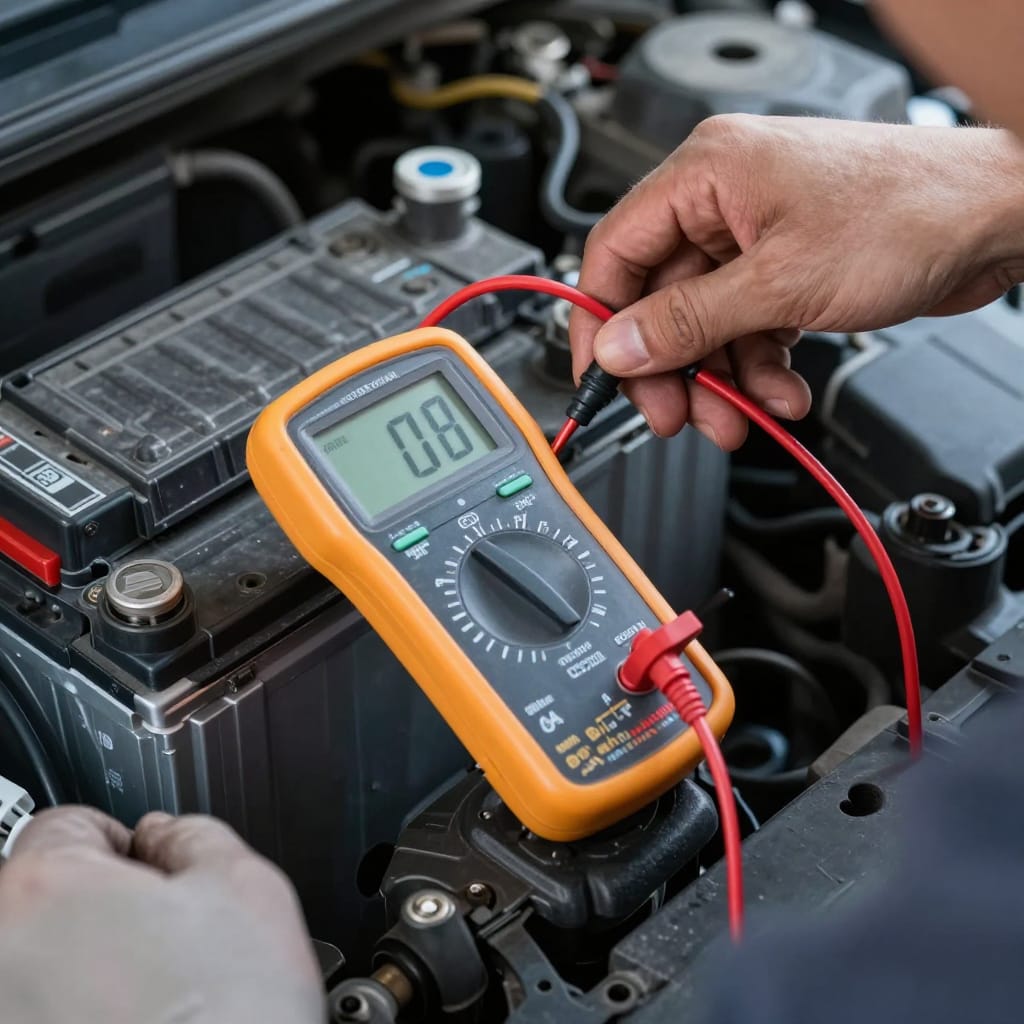

برای اندازهگیری جریان استندبای ابتدا باتری را بهصورت معمولی شارژ کنید تا ولتاژ اولیه مناسب حاصل شود. سپس ماشین را خاموش کرده و همه درها را بسته و کلیدها را خارج کنید تا تمامی مدارات غیرضروری خاموش شوند. مولتیمتر را در حالت جریان DC قرار دهید و کابل مولتیمتر را بین قطب منفی باتری و کابل منفی خودرو قرار دهید؛ خوانش دستگاه میزان جریان نشت را نشان خواهد داد. اگر عدد قابل توجهی میبینید، مرحلهی بعد کشیدن فیوز برای مشخص کردن مدار خواهد بود.

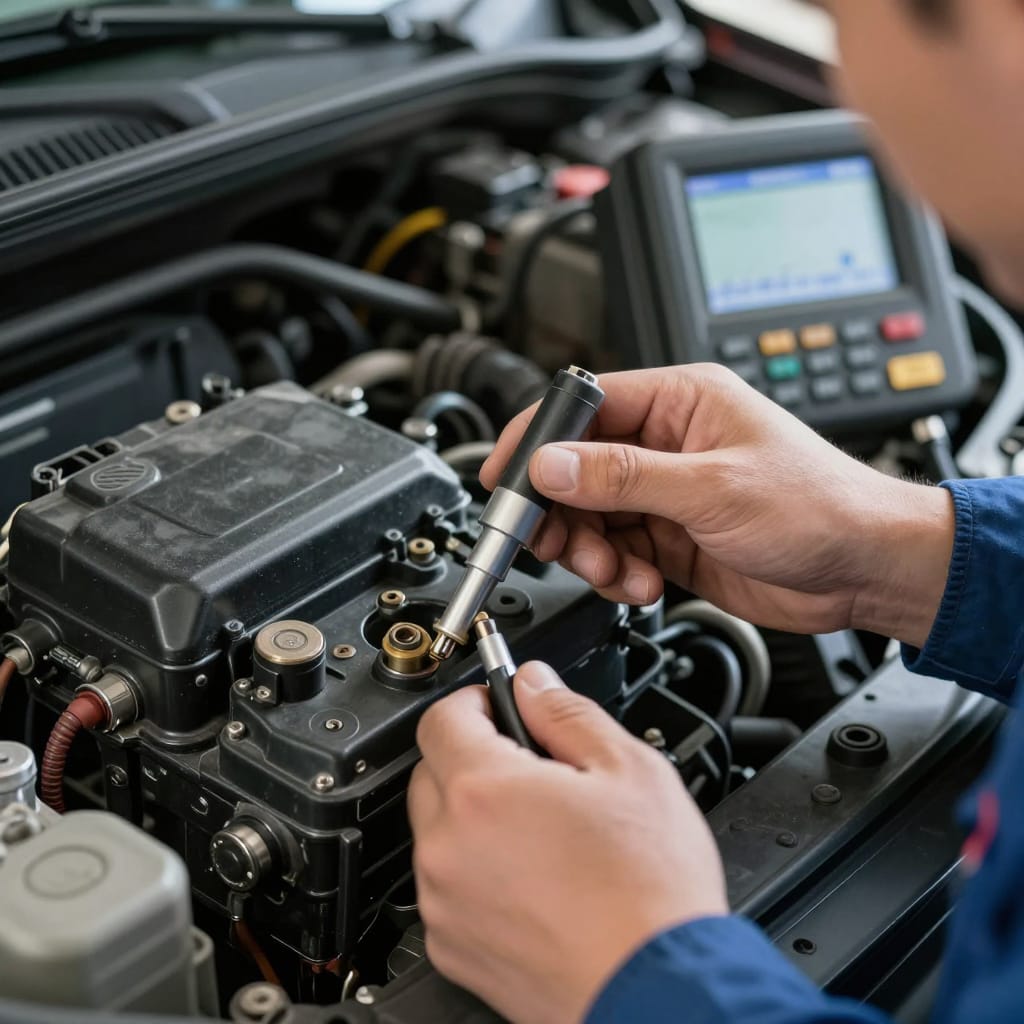

تکنیک کشیدن فیوز برای محدود کردن مدار مشکلساز
در حین اندازهگیری جریان، فیوزها را بهتدریج بیرون بکشید و پس از هر بار کشیدن فیوز خوانش جریان را ثبت کنید. هر فیوز را به دقت شناخته و مدار مربوطه را یادداشت کنید؛ وقتی فیوز خاصی کشیده شد و جریان کاهش یافت، آن فیوز یا مداری که تغذیه میکند, عامل اصلی برقدزدی است. پس از شناسایی مدار باید به دنبال قطعات متصل به آن مدار مانند چراغها، استریو، ماژولهای کنترلی یا رلهها بگردید تا محل دقیق برقدزدی و اختلال اتصال بدنه مشخص گردد.
روشهای تعمیر و رفع محل اتصال بدنه و برقدزدی
پس از شناسایی مدار مشکلساز و محدودهی محل اتصال، نوبت به تعمیر واقعی میرسد. اگر دلیل برقدزدی یک اتصال بدنه شل، زنگزده یا دارای خوردگی باشد، ابتدا بخش آسیبدیده را تمیز کنید. استفاده از برس سیمی، اسپری تماس الکتریکی و سپس اعمال یک لایه محافظ مانند گریس رسانا یا اسپری محافظ میتواند اتصال را بهبود ببخشد. در مواردی که پیچ یا مهره اتصال خورده و ضعیف شدهاند، تعویض آنها یا استفاده از پیچ و مهره مقاومتر ضروری است.
در برخی موارد خرابی کابلها یا سوکتها دلیل اصلی نشت جریان هستند. کابلهای فرسوده یا دارای عایق آسیبدیده باید تعویض یا با سرسیمایمنی ترمیم شوند. همچنین اگر قطعهای مانند ماژول کنترل یا رله معیوب تشخیص داده شد، تعمیر یا تعویض آن بر اساس شدت خرابی لازم است. نکته عملی مهم این است که پس از هر گونه تعمیر، دوباره اندازهگیری جریان را انجام دهید تا اطمینان حاصل کنید مشکل رفع شده و محل اتصال بدنه و برقدزدی بهخوبی برطرف گردیده است.

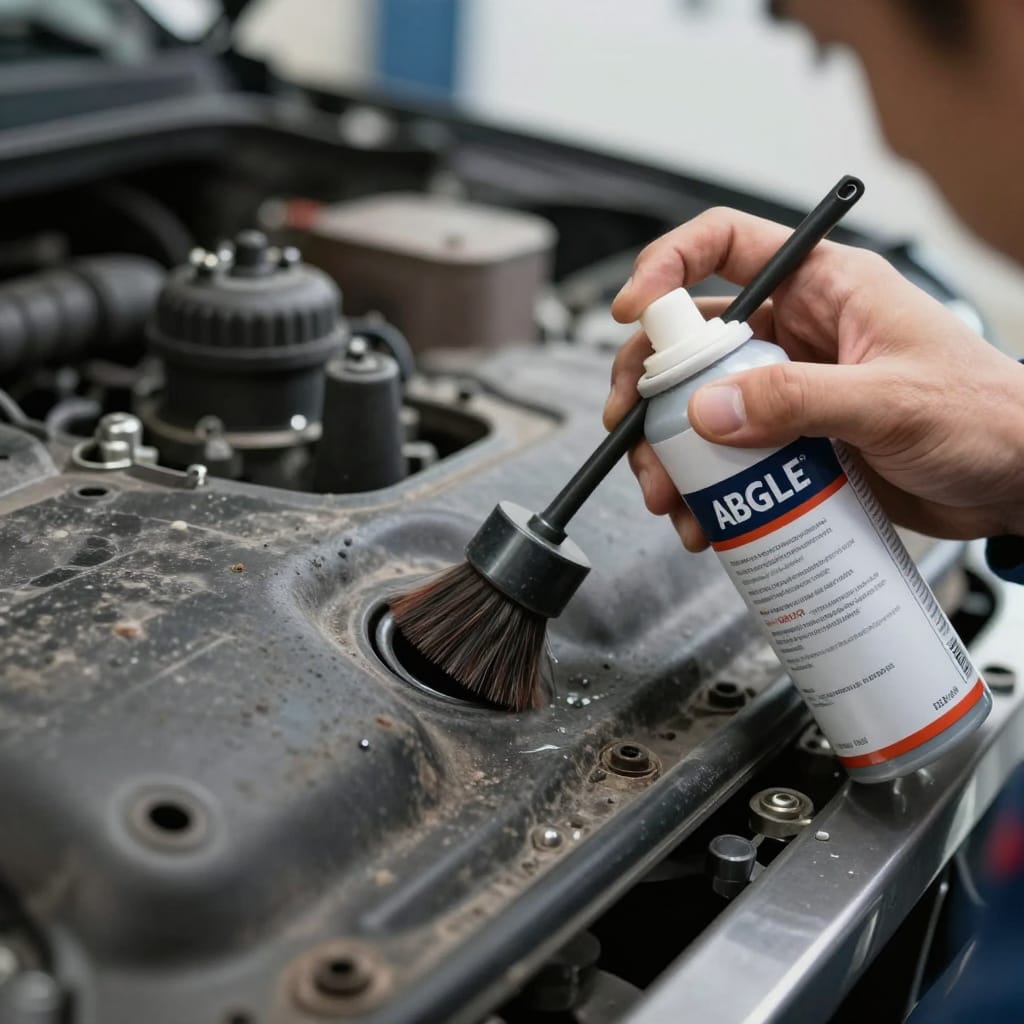

رفع اتصال بدنه آسیبدیده: تمیزکاری و محافظت
برای اصلاح اتصال بدنه ابتدا محل را از خوردگی، رنگ یا آلودگی پاک کنید تا فلز بکر نمایان شود. استفاده از برس سیمی مناسب و سپس اسپری تماس الکتریکی کمک میکند تا مقاومت تماس کاهش یابد. پس از پاکسازی بهتر است از محافظهای ضدزنگ یا گریس رسانا استفاده کنید تا از اکسیداسیون مجدد جلوگیری شود. این اقدامها ساده ولی بسیار مؤثر بوده و در بسیاری از موارد برقدزدی را برطرف میکنند.
تعویض کابلها، سوکتها و ماژولها
در صورتی که کابلها یا سوکتها بهطور جدی آسیب دیده یا درون عایقشان رطوبت نفوذ کرده باشد، بهترین راه تعویض آنهاست. تعویض کابلها باید با سیمهایی از همان سطح مقطع یا بالاتر انجام شود تا افت ولتاژ ایجاد نشود. در مورد ماژولها و رلهها، ابتدا تستهای عملکردی انجام دهید و اگر قطعه معیوب تشخیص داده شد، از قطعات اورجینال یا با کیفیت مناسب استفاده کنید. پس از تعویض، همیشه تست شبیهسازی شده و اندازهگیری جریان را تکرار کنید تا از رفع کامل برقدزدی اطمینان حاصل شود.
پیشگیری، نگهداری و مانیتورینگ برای جلوگیری از تکرار محل اتصال بدنه و برقدزدی
بعد از رفع مشکل، بهترین کار برنامهریزی برای پیشگیری از بروز مجدد محل اتصال بدنه و برقدزدی است. نگهداری دورهای شامل بررسی ترمینالهای باتری، تمیزکاری نقاط اتصال بدنه، تضمین عایقماندن کابلها و بازبینی دورهای فیوزها و رلههاست. همچنین نصب یک مانیتور جریان دائم یا سیستم نظارتی باتری میتواند در تشخیص زودهنگام هر افزایش غیرعادی مصرف کمک کند. ثبت تاریخ تعمیرات و هر گونه تغییر در سیستمهای الکتریکی نیز به یافتن الگوهای احتمالی در صورت تکرار مشکل کمک خواهد کرد.
نکات عملی شامل اجتناب از نصب تجهیزات الکترونیکی غیر استاندارد، اطمینان از کیفیت اتصالات زمین هنگام انجام تعمیرات برقی و بررسی نشتی آب یا رطوبت در محفظههای الکترونیکی است. در خودروهای مدرن که سیستمهای الکترونیکی پیچیدهتری دارند، بهروزرسانی نرمافزاری ماژولها و استفاده از قطعات با کیفیت توصیه میشود تا بار اضافی یا رفتار نامناسب قطعات بعدی منجر به برقدزدی نشود.
نکات عملی برای نگهداری دورهای و بررسی اتصالات
برنامهریزی برای بررسیهای دورهای هر 6 تا 12 ماه میتواند از بسیاری از مشکلات جلوگیری کند. هنگام سرویس، ترمینالها را از نظر خوردگی بازبینی کرده و در صورت نیاز تمیز کنید. بررسی رطوبت در مناطق حساس الکترونیکی، اطمینان از بسته بودن درپوشها و دریچهها، و استفاده از محافظهای الکتریکی در نقاط اتصال موثر است. داشتن یک چکلیست ساده برای تکنسین یا خود مالک میتواند روند نگهداری را قابل اتکا سازد.

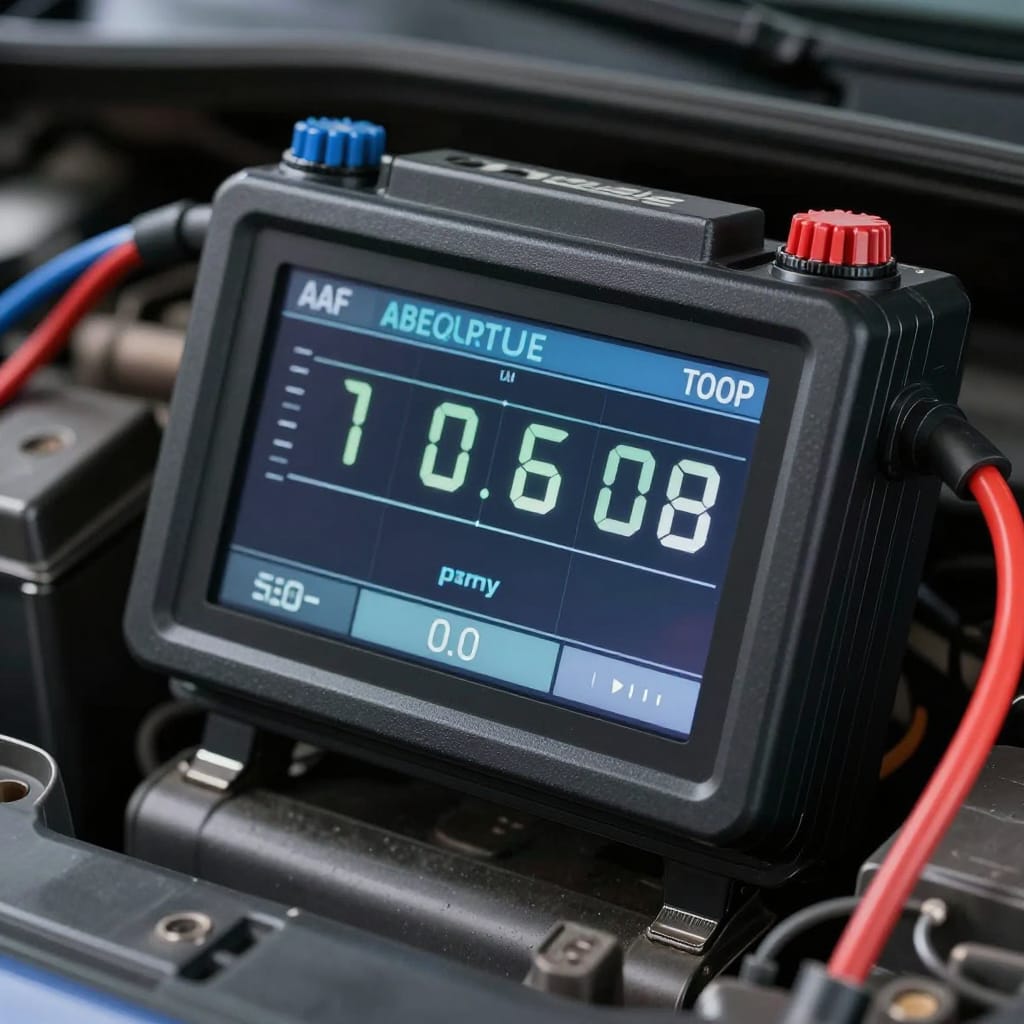

نظارت الکترونیکی و سیستمهای هشدار پیشرفته
نصب دستگاههای مانیتورینگ باتری یا سیستمهای هوشمند میتواند جریانهای غیرعادی را ثبت کرده و هشدار دهد. این تجهیزات هنگام پارک طولانی یا شرایط محیطی خاص (مانند سرما یا گرما) مفید هستند و به شما اجازه میدهند قبل از تخلیه کامل باتری وارد عمل شوید. در خودروهای حرفهای، استفاده از دیاگ و اسکنرهای پیشرفته برای شناسایی خطاهای ماژولی نیز توصیه میشود تا پیش از وقوع مشکل جدی، اقدامات اصلاحی انجام پذیرد.
جمعبندی محل اتصال بدنه و برقدزدی
پیدا کردن و رفع مشکل محل اتصال بدنه و برقدزدی نیازمند یک رویکرد سیستماتیک است: ابتدا تشخیص اولیه و بررسی علائم انجام شود، سپس با ابزار مناسب مانند مولتیمتر و تکنیک کشیدن فیوز، مدار پرمصرف شناسایی گردد و در نهایت تعمیرات مناسب شامل تمیزکاری اتصال بدنه، تعویض کابلها یا ماژولها اعمال شود. اهمیت ایمنی در تمامی مراحل بالا حیاتی است؛ قطع صحیح باتری، استفاده از ابزار عایق و رعایت ترتیب اصولی جداسازی و اتصال باعث جلوگیری از خطرات جرقه و آسیب دیدگی میشود.
برای جلوگیری از تکرار مشکل نیز نگهداری دورهای، استفاده از قطعات با کیفیت، و نصب دستگاههای مانیتورینگ جریان توصیه میشود. انجام این اقدامات نه تنها عمر باتری را افزایش میدهد بلکه از هزینههای تعمیرات سنگینتر در آینده جلوگیری میکند. توصیه نهایی این است که در موارد پیچیده یا خودروهای جدید با سیستمهای الکترونیکی حساس، از یک تکنسین مجرب یا مرکز خدمات معتبر کمک بگیرید تا رفع محل اتصال بدنه و برقدزدی بهصورت کامل و اصولی انجام شود.
سوالات متداول
1. چگونه بفهمم مشکل از محل اتصال بدنه است یا از قطعات دیگر؟
تشخیص اینکه مشکل از محل اتصال بدنه است یا از قطعات دیگر با اندازهگیری جریان و بررسی فیزیکی آغاز میشود. ابتدا مولتیمتر را در حالت اندازهگیری جریان قرار دهید و جریان استندبای را اندازه بگیرید. اگر جریان بیش از حد باشد، از تکنیک کشیدن فیوز برای محدود کردن مدار استفاده کنید تا ببینید با کشیدن کدام فیوز جریان کاهش مییابد؛ اگر با جداکردن یک فیوز مرتبط با مدار بدنه یا چراغها مشکل حل شود، احتمالاً اتصال بدنه یا نقاط تماس همان مدار مقصر هستند. سپس محل اتصال مربوطه را از نظر خوردگی، شل بودن یا آسیب عایقی بررسی کنید و در صورت مشاهده راهحلهای ساده مانند پاکسازی یا محکم کردن پیچ میتواند مشکل را رفع کند. در مواقعی که مدار مربوطه شامل ماژولهای الکترونیکی است، تستهای اضافی یا استفاده از دیاگ لازم خواهد بود.
2. آیا میتوانم بدون ابزار حرفهای مشکل برقدزدی را پیدا کنم؟
برخی بررسیهای اولیه را میتوان بدون ابزار حرفهای انجام داد، مانند بررسی ظاهری ترمینالها، شل بودن پیچها، یا حضور بو یا علائم سوختگی در سیمکشی. اما برای شناسایی دقیق محل برقدزدی و اندازهگیری مقدار جریان نیاز به مولتیمتر یا تجهیزات اندازهگیری است. تکنیک کشیدن فیوز نیز تا حدی با چشم غیرمسلح و یک فهرست فیوزها قابل انجام است اما برای اثبات رفع مشکل و جلوگیری از اشتباهات، استفاده از مولتیمتر یا کلمپ آمپرمتر توصیه میشود. در صورت عدم اعتماد به نتایج خانگی، مراجعه به کارگاه تخصصی امنترین گزینه است.
3. چه مقدار جریان استندبای برای خودرو طبیعی است؟
مقدار جریان استندبای بسته به مدل و تجهیزات خودرو متفاوت است اما معمولاً برای خودروهای سواری بین 20 تا 50 میلیآمپر بهعنوان مقدار طبیعی در نظر گرفته میشود. خودروهای مدرن با سیستمهای الکترونیکی بیشتر ممکن است مقدار بالاتری در حالت آماده به کار داشته باشند اما مقادیر بیش از 100 میلیآمپر عموماً غیرطبیعی است و باید بررسی شود. برای مقایسه بهتر، بهتر است استانداردهای سازنده را بررسی کنید یا مصرف پایه را پس از شارژ کامل باتری اندازهگیری و بهعنوان مقدار مرجع خود ثبت کنید.
4. آیا تمیز کردن محل اتصال بدنه همیشه مشکل را حل میکند؟
تمیز کردن محل اتصال بدنه در بسیاری از موارد که علت مشکل خوردگی، اکسیداسیون یا رسوبات کثیفی است، میتواند مشکل را بهطور کامل حل کند. با این حال اگر آسیب دیدگی سیمها، سوکتها یا ماژولهای الکترونیکی وجود داشته باشد، یا اگر علت برقدزدی از قطعات داخلی مدارات باشد، تنها تمیزکاری کافی نخواهد بود و نیاز به تعویض قطعات یا تعمیرات تخصصی است. پس از تمیزکاری باید دوباره اندازهگیری جریان انجام دهید تا مطمئن شوید مشکل برطرف شده است و در صورت لزوم اقدامات تکمیلی انجام گردد.
5. آیا نصب لوازم جانبی جدید میتواند منجر به برقدزدی شود؟
بله، نصب لوازم جانبی غیراستاندارد یا انجام اتصالات نامناسب میتواند باعث برقدزدی شود. تجهیزاتی مانند ضبط غیررسمی، آلارمهای ارزانقیمت یا لایتینگهای اضافی که به درستی زمین نشدهاند یا از فیوز مناسب استفاده نمیکنند، میتوانند مصرف شبانه را افزایش دهند و سبب تخلیه باتری شوند. قبل از نصب هر گونه تجهیز جانبی، از کیفیت کابلکشی، محکم بودن اتصالات زمین و وجود فیوز محافظ اطمینان حاصل کنید و در صورت امکان از نصابهای حرفهای کمک بگیرید تا ریسک برقدزدی کاهش یابد.
6. در خودروهای هیبرید یا برقی آیا روش تشخیص متفاوت است؟
در خودروهای هیبرید یا برقی سیستمهای باتری و برق پیچیدهتر بوده و معمولاً شامل ماژولهای با ولتاژ بالا هستند؛ بنابراین روش تشخیص اصولی شبیه است ولی اقدامات ایمنی و تجهیزات مورد نیاز متفاوت و حساستر است. در این خودروها توصیه میشود برای تشخیص و تعمیر برقدزدی از تکنسینهای مجرب و ابزارهای مخصوص ولتاژ بالا استفاده شود زیرا خطای کار با این سیستمها میتواند خطرناک باشد. در بسیاری از موارد مراجعه به مرکز خدمات مجاز بهترین و امنترین گزینه است.
