سیستم ایموبیلایزر خودرو ستون امنیت الکترونیکی مدرن است و با قفل نرم‌افزاری-سخت‌افزاری، روشن‌شدن پیشرانه را به احراز هویت کلید معتبر گره می‌زند. در این سامانه، تبادل کدهای رمزنگاری‌شده میان ترانسپوندر داخل کلید، حلقه آنتن بر روی سوئیچ یا ماژول استارت دکمه‌ای و ECU ایموبیلایزر باعث می‌شود حتی اگر سارق به استارت مکانیکی دسترسی یابد، موتور بدون مجوز روشن نشود. در سال‌های اخیر با پیچیده‌تر شدن الگوریتم‌ها و یکپارچه‌سازی با شبکه CAN، این سیستم‌ها نه‌تنها مقابل سرقت، بلکه در برابر کلون‌کردن کلیدهای تقلبی نیز مقاوم‌تر شده‌اند.
با این حال، مانند هر سامانه الکترونیکی، ایموبیلایزر در معرض خرابی‌هایی از جنس نویز الکترومغناطیسی، ضعف باتری، اتصالات معیوب و ایراد همگام‌سازی قرار دارد. هدف این راهنما ارائه درکی عمیق از عملکرد، اجزا و فرایندهای عیب‌یابی است تا بتوانید بین علائم مشابه مانند خاموش‌شدن سریع موتور، استارت بدون جرقه یا پیام‌های خطای “Key Not Detected” تفاوت بگذارید و با استفاده از دیاگ حرفه‌ای، مولتی‌متر و در صورت امکان اسیلوسکوپ، منشاء ایراد را دقیق شناسایی کنید.
سیستم ایموبیلایزر خودرو چیست و چگونه کار می‌کند؟

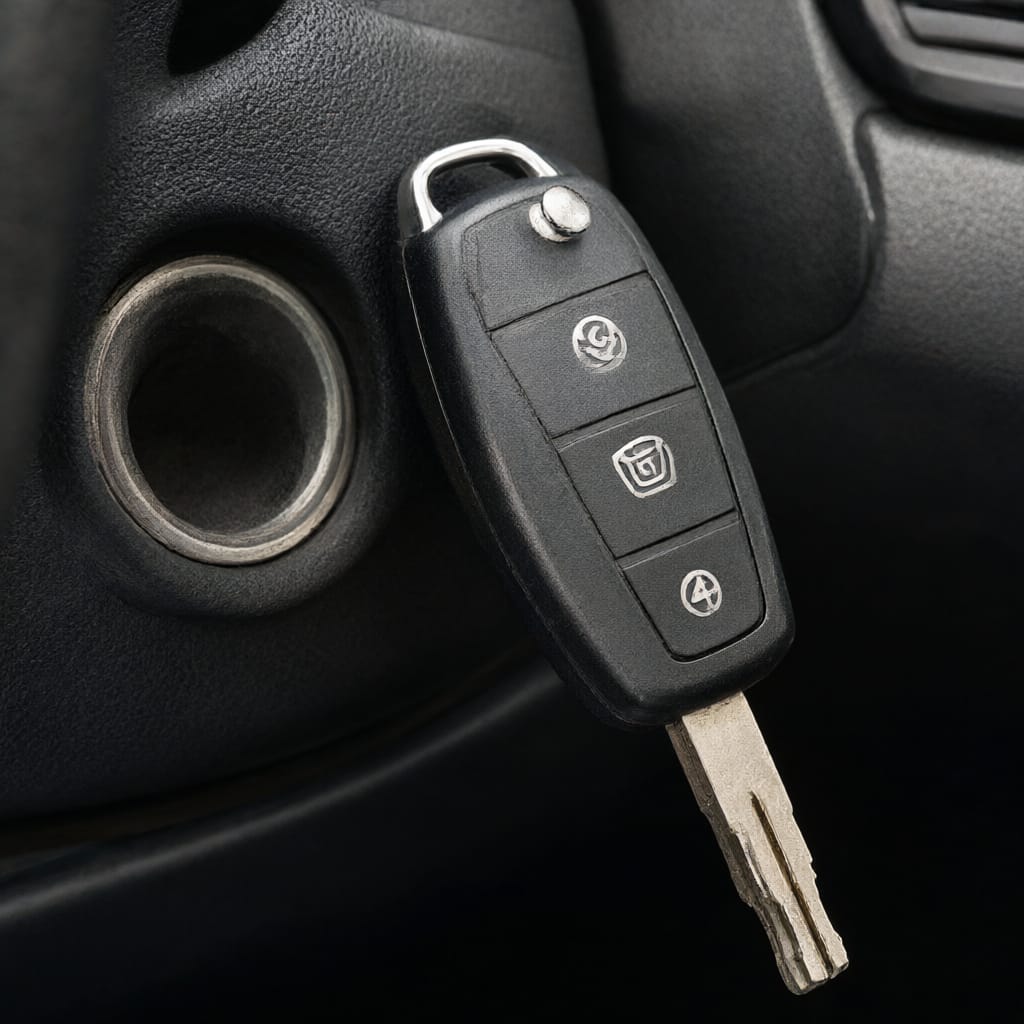

در ساده‌ترین توصیف، ایموبیلایزر یک قفل دیجیتال است که مجوز روشن‌شدن موتور را به تطابق کدهای رمزنگاری‌شده بین کلید و واحد کنترل (ECU/BCM/Immobilizer ECU) وابسته می‌کند. وقتی کلید در نزدیکی حلقه آنتن قرار می‌گیرد یا دکمه استارت فشرده می‌شود، میدان RF کم‌توان فعال شده و چیپ ترانسپوندر کلید انرژی می‌گیرد. سپس با یک چالش-پاسخ رمزنگاری‌شده، شناسه و کد پویا ارسال می‌شود. ECU این پاسخ را با پایگاه داده داخلی خود تطبیق داده و فقط در صورت صحت، مسیرهای حیاتی مانند جرقه و پاشش سوخت را آزاد می‌کند.
این فرآیند در خودروهای جدید به‌کمک شبکه CAN و ماژول‌های میانی مثل BCM یا Gateway انجام می‌شود و علاوه بر رمزنگاری، سیاست‌های حفاظتی اضافه مثل تاخیر زمانی، شمارش دفعات تلاش نامعتبر و قفل موقت سیستم را پیاده می‌کند. برای مثال، اگر چند بار پاسخ نامعتبر دریافت شود، ECU می‌تواند پمپ بنزین را از مدار خارج یا فرمان اینرسی به قطع‌کردن استارت ارسال کند. از سوی دیگر، برخی پلتفرم‌ها از Rolling Code یا الگوریتم‌های مبتنی بر AES استفاده می‌کنند تا تکرار پیام‌های ضبط‌شده (Replay Attack) بی‌اثر شود.
چرخه مجوزدهی و قفل‌کننده در استارت
چرخه از «آماده‌سازی میدان RF» آغاز و با «صدور مجوز راه‌اندازی» پایان می‌یابد. در گام نخست، حلقه آنتن یا آنتن NFC نزدیک سوئیچ، فیلد برد کوتاه تولید می‌کند تا تراشه کلید بیدار شود. سپس پیام چالش از ECU صادر و پاسخ رمزنگاری‌شده بازمی‌گردد. ECU امضای دیجیتال را می‌سنجد؛ اگر معتبر بود، مسیرهای استراتژیک مانند رله استارت، انژکتورها و کویل‌ها آزاد می‌شوند. در صورت عدم تطابق، نرم‌افزار قفل‌کننده فعال می‌ماند و حتی اگر موتور برای لحظه‌ای جرقه بزند، به‌سرعت خاموش می‌شود. نمونه‌های Push-Start این منطق را با تایید وضعیت دنده و پدال ترمز هم ادغام می‌کنند.

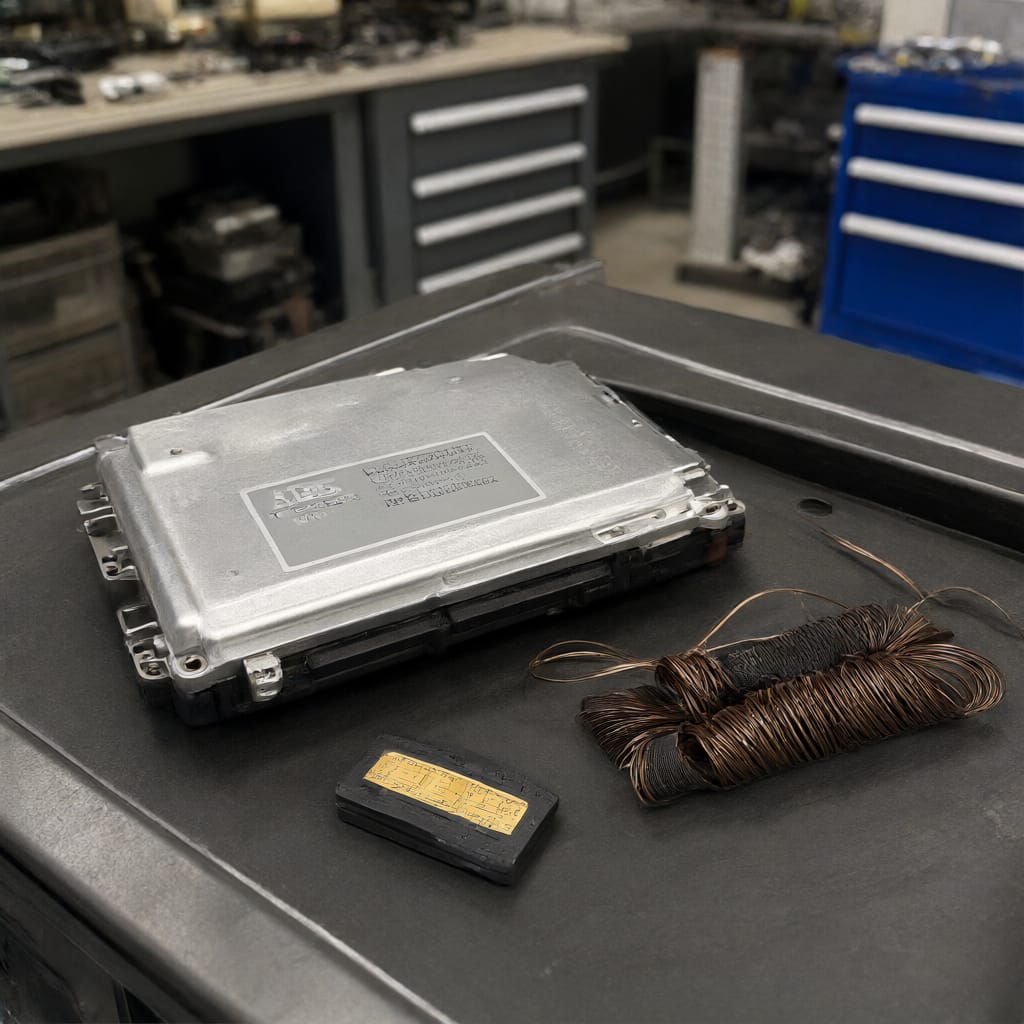

اجزای اصلی ایموبیلایزر و نقش هر کدام

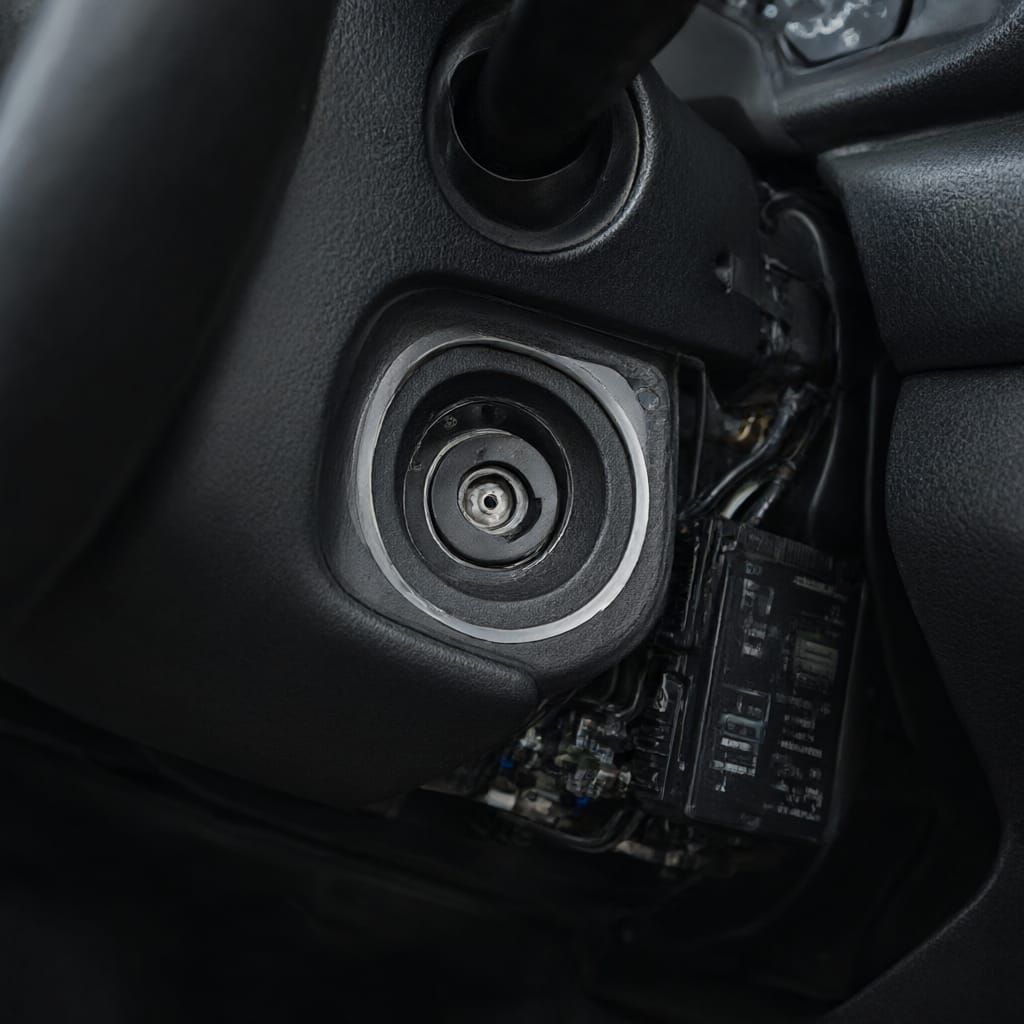

هر سیستم ایموبیلایزر از چند قطعه کلیدی تشکیل شده است: چیپ ترانسپوندر داخل کلید یا کارت هوشمند، حلقه آنتن (RFID/NFC) پیرامون سوئیچ یا آنتن‌های چندگانه در کابین، ECU ایموبیلایزر یا ماژول امنیتی مجتمع در BCM/ECU موتور، و سیم‌کشی/کانکتورهایی که این اجزا را به هم و به شبکه CAN متصل می‌کنند. خرابی هر کدام می‌تواند به علائمی مانند عدم شناسایی کلید، روشن‌شدن و خاموشی فوری موتور، یا عدم صدور فرمان استارت منجر شود.
ترانسپوندرها معمولاً Passive هستند و انرژی خود را از میدان القایی دریافت می‌کنند؛ به همین دلیل کیفیت کوپلینگ آنتن و نبودن تداخل RF حیاتی است. ECU ایموبیلایزر پایگاه داده‌ای از کلیدهای مجاز دارد و با الگوریتم‌های رمزنگاری، اعتبار پاسخ‌ها را می‌سنجد. در خودروهای یکپارچه، همین منطق داخل BCM یا ECU موتور پیاده‌سازی می‌شود تا مسیرهای قطع‌وبرقراری (جرقه/سوخت/استارت) را سیستمی‌تر مدیریت کند. از سوی دیگر، یک تغذیه سالم 12 ولت، زمین مطمئن و ولتاژ پایدار در لحظه استارت شرط لازم برای عملکرد بی‌نقص است.
تعامل ECU موتور و ایموبیلایزر در بستر CAN
در معماری‌های مدرن، پیام‌های امنیتی از طریق CAN به اشتراک گذاشته می‌شوند. ECU ایموبیلایزر پس از تایید کلید، فریم «Authorization Granted» را برای ECU موتور ارسال می‌کند. اگر این فریم دریافت نشود یا CRC پیام معتبر نباشد، ECU موتور بلوک امنیتی را فعال نگه می‌دارد. اینجاست که ایراداتی مانند اتصالات شل در سوکت‌ها، اکسی‌داسیون پایه‌ها یا نویز ناشی از استارترِ پرمصرف می‌تواند دریافت پیام را مختل کند. عیب‌یابی حرفه‌ای شامل پایش ولتاژ باتری زیر بار، بررسی افت ولتاژ زمین، و مانیتورکردن فریم‌های CAN با اسکنرهای سطح پیشرفته است.

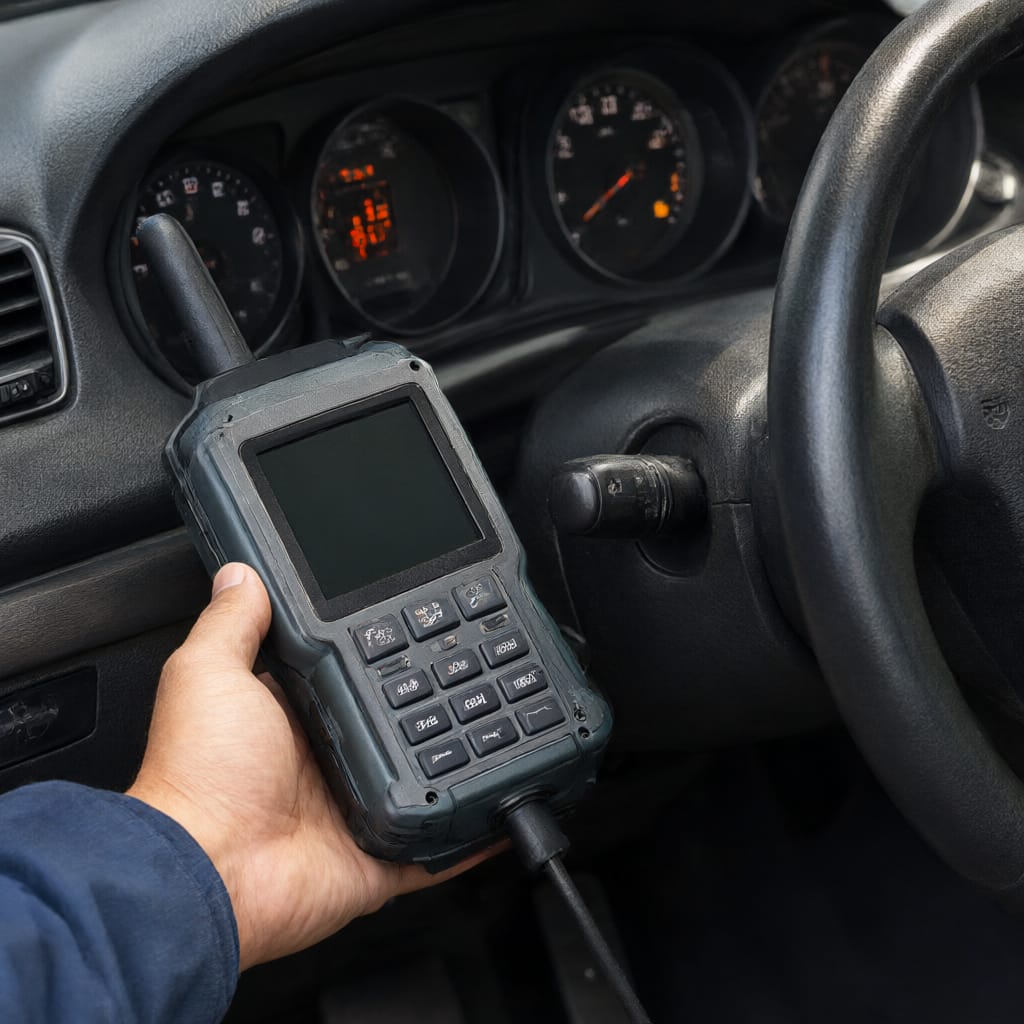

روش‌های تخصصی تشخیص خرابی ایموبیلایزر
نخستین گام، جداسازی «علت امنیتی» از «ایراد تغذیه/احتراق» است. اگر استارت می‌خورد اما موتور بلافاصله خاموش می‌شود یا پیام «Key Not Detected/Immobilizer Active» دیده می‌شود، احتمالاً منشاء امنیتی است. خواندن کدهای خطا با دیاگ OBD-II/UDS و مشاهده Freeze Frame کمک می‌کند شرایط لحظه بروز ایراد را ببینید. سپس ولتاژ باتری را هنگام استارت بسنجید؛ افت ناگهانی زیر 9.6 ولت می‌تواند هم به‌همگام‌سازی آسیـب بزند و هم آنتن را دچار تضعیف میدان کند.
در گام بعد، حلقه آنتن از نظر مقاومت اهمی، اتصال کوتاه و شکستگی بررسی می‌شود. اگر امکان دارید، با پروب مناسب شکل موج RF را روی اسیلوسکوپ ببینید تا مطمئن شوید میدان در لحظه استارت پایدار است. همچنین تست با کلید یدکی و دورکردن منابع تداخل مانند گوشی، کیف RFID-Blocker بی‌کیفیت، و شارژر فندکی ارزان می‌تواند سریعاً منشاء را مشخص کند. در خودروهایی که ایموبیلایزر با BCM ادغام شده، به‌روزرسانی نرم‌افزار ماژول یا Relearn کلیدها پس از قطع باتری طولانی، مشکل همگام‌سازی را رفع می‌کند.
کدهای خطای رایج و تفسیر حرفه‌ای
کدهایی مانند P0513 (Incorrect Immobilizer Key) یا B2799 (Engine Immobilizer System Malfunction) نشان از عدم تطابق کلید یا ایراد کلی زیرسامانه دارند. تفسیر حرفه‌ای یعنی علاوه بر کد، داده‌های زنده را بررسی کنید: وضعیت «Key Valid»، «Authorization State»، شمارنده تلاش نامعتبر، و تایمر قفل. اگر شمارنده بالاست، قفل نرم‌افزاری فعال شده و نیاز به انتظار یا پاک‌کردن امن حافظه دارید. همچنین کدهای Body مانند U0xxx روی CAN می‌توانند به شما بگویند فریم مجوز اصلاً به ECU موتور نرسیده است؛ در این حالت سوکت‌ها و ارت‌ها را دوباره بررسی کنید.
| علامت | علت محتمل | آزمون پیشنهادی |
|---|---|---|
| استارت می‌خورد، سریع خاموش می‌شود | عدم مجوزدهی یا قطع پاشش | بررسی وضعیت Authorization در داده زنده و تست با کلید یدکی |
| پیام Key Not Detected | خرابی آنتن/تداخل RF/کلید ضعیف | سنجش مقاومت آنتن، دورکردن منابع تداخل، تست روی میز |
| جرقه و پاشش صفر | قفل امنیتی یا مشکل تغذیه ECU | ولتاژ زیر بار، ارت چک، بررسی فیوز/رله اصلی |
عیب‌یابی گام‌به‌گام و تست‌های عملی در خودروهای رایج بازار
عیب‌یابی ساختاریافته احتمال تعویض بیهوده قطعات را کاهش می‌دهد. مرحله 1: تایید شرایط پایه. باتری را زیر بار استارت اندازه بگیرید، افت ولتاژ دو سر کابل منفی/مثبت را ثبت کنید و اتصالات شل یا سولفاته را رفع کنید. مرحله 2: بررسی علائم امنیتی. چراغ ایموبیلایزر روی پشت‌آمپر، پیام‌های خطا و رفتار موتور را ثبت کنید. مرحله 3: اسکن کامل ماژول‌ها. علاوه بر ECU موتور، BCM/Immobilizer/Cluster را برای DTC بخوانید.
مرحله 4: تست آنتن و کلید. با مولتی‌متر مقاومت سیم‌پیچ آنتن را در بازه اعلام‌شده سازنده بسنجید، سپس با نزدیک‌کردن کلید یدکی عملکرد را مقایسه کنید. در پلتفرم‌های Push-Start، موقعیت کلید اضطراری (Slot) را پیدا کرده و تست راه‌اندازی اضطراری را اجرا کنید. مرحله 5: بررسی مسیرهای قطع‌شده. نمودار سیم‌کشی را مرور و رله‌های مرتبط با پمپ بنزین، کویل و استارت را تست کنید. مرحله 6: به‌روزرسانی نرم‌افزار یا Relearn. پس از تعویض ECU/BCM یا قطع طولانی برق، همگام‌سازی مجدد کلیدها را مطابق دستورالعمل کارخانه انجام دهید.

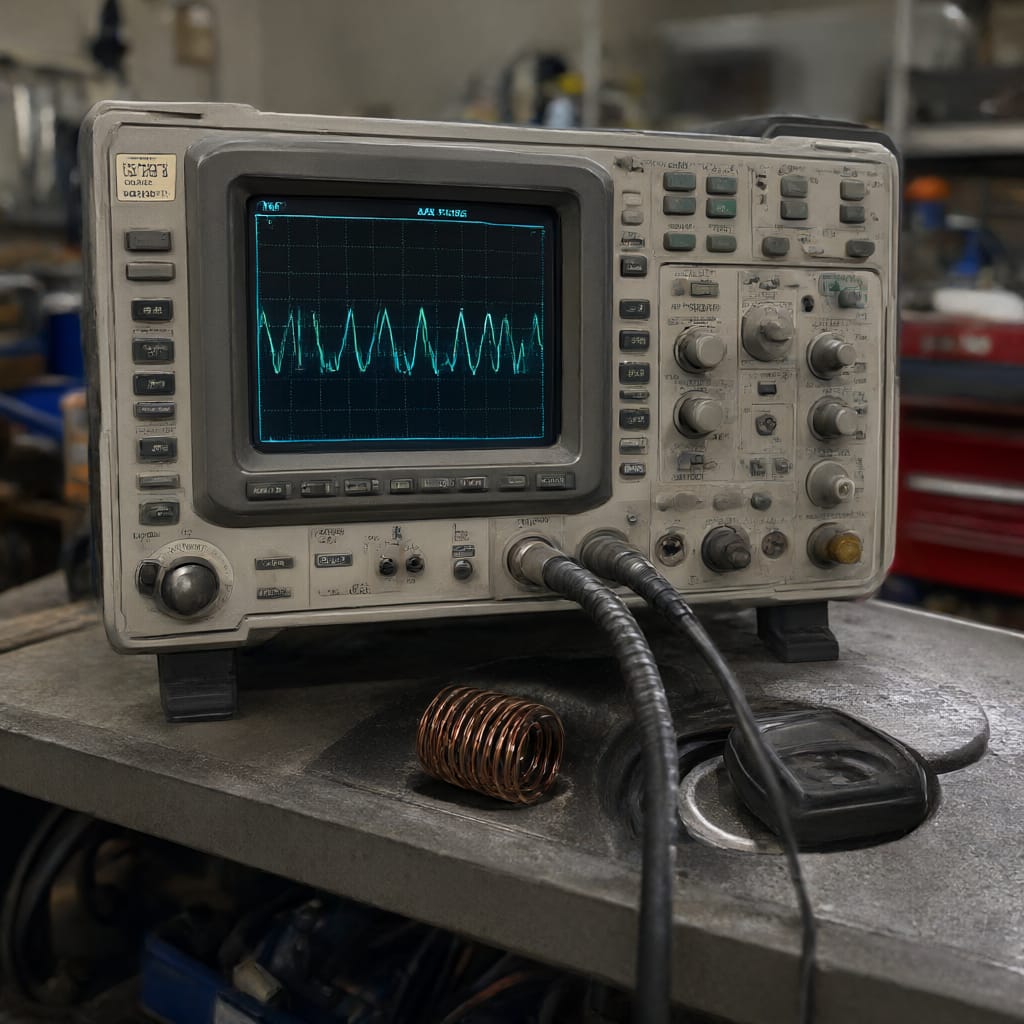

آزمون‌های سیگنال RF و تست حلقه آنتن
برای خطاهای متناوب، مشاهده کیفیت سیگنال آنتن حیاتی است. یک پروب حلقه‌ای کوچک کنار رینگ آنتن قرار دهید و با اسیلوسکوپ، فرکانس و دامنه را در لحظه استارت بررسی کنید. افت دامنه همزمان با سقوط ولتاژ باتری نشانه ضعف تغذیه یا کابل بد است. اگر سیگنال تولید می‌شود اما پاسخ کلید دیده نمی‌شود، احتمال خرابی ترانسپوندر یا شیلدینگ نامناسب دور آنتن مطرح است. در خودروهای دارای چند آنتن داخلی، با قطع/وصل تک‌به‌تک آنتن‌ها مسیر معیوب را جدا کنید.
پیشگیری، نگهداری و ارتقای امنیت ایموبیلایزر
پایداری ایموبیلایزر به کیفیت تغذیه، سلامت اتصالات و محیط RF تمیز وابسته است. تعویض به‌موقع باتری، سرویس ترمینال‌ها و بررسی افت ولتاژ هنگام استارت، بسیاری از خطاهای کاذب را حذف می‌کند. از جانبی‌سازی‌های برقی بی‌کیفیت (آلارم‌های متفرقه، شارژر فندکی نویزی) خودداری کنید؛ این تجهیزات می‌توانند میدان RF یا شبکه CAN را آلوده کنند. در خودروهای کی‌لس، نگهداری کلید در کیف‌های باکیفیت ضد RFID و دوری از منابع قوی EMF مانند روترهای پرتوان می‌تواند خطاهای شناسایی را کاهش دهد.
برای ارتقای امنیت، سیاست کلیدهای مجاز را مدیریت کنید: کلیدهای گمشده را از حافظه حذف، و تعداد کلیدهای فعال را حداقلی نگه دارید. در صورت نیاز به ECU جدید، از برنامه‌ریزی تطبیقی با ابزار تاییدشده و پین‌کد/Seed-Key امن استفاده کنید تا ریسک کلونینگ کاهش یابد. همچنین بروزرسانی نرم‌افزار BCM/ECU طبق بولتن‌های خدماتی سازنده می‌تواند باگ‌های اعتبارسنجی را رفع کند. نصب رله‌کات امن و غیرقابل دسترس نیز لایه فیزیکی مکملی برای بازدارندگی سرقت فراهم می‌کند.
سیاست‌های صدور کلید یدکی و برنامه‌ریزی امن
صدور کلید یدکی باید با احراز هویت مالک و ثبت رویداد در مستندات سرویس همراه باشد. همیشه از ترانسپوندرهای اصل با شناسه سازگار استفاده و پس از برنامه‌ریزی، شمارش کلیدهای مجاز را در دیاگ کنترل کنید. اگر پلتفرم از Rolling Code بهره می‌برد، مطمئن شوید همگام‌سازی به‌درستی انجام شده و کلیدهای قدیمی ناامن حذف شده‌اند. رعایت این اصول نه‌تنها کارکرد پایدار را تضمین می‌کند، بلکه در دعاوی بیمه و گارانتی نیز از شما محافظت خواهد کرد.
جمع‌بندی
ایموبیلایزر با قفل دیجیتال و تبادل کدهای امن، خط دفاعی اصلی خودرو در برابر سرقت است. شناخت نحوه عملکرد، اجزای اصلی، و تعامل آن با ECU و شبکه CAN به شما کمک می‌کند بین علائم مشابه تمایز بگذارید و عیب‌یابی هدفمند انجام دهید. با اجرای یک رویکرد مرحله‌به‌مرحله شامل بررسی تغذیه، خواندن DTC، تست آنتن و ارزیابی نویز RF، می‌توان منشاء خرابی را دقیق شناسایی و از تعویض بی‌مورد قطعات جلوگیری کرد. نگهداری درست باتری، تمیز نگه‌داشتن اتصالات و پرهیز از تجهیزات برقی بی‌کیفیت، پایداری را بالا می‌برد. همچنین مدیریت امن کلیدهای مجاز، به‌روزرسانی نرم‌افزار و استفاده از لایه‌های مکمل امنیتی، تاب‌آوری سیستم را افزایش می‌دهد. در نهایت، اگر نشانه‌هایی مانند روشن‌شدن و خاموشی فوری موتور یا خطاهای شناسایی کلید را تجربه کردید، تشخیص دقیق وضعیت سیستم ایموبیلایزر خودرو را در اولویت بگذارید و در صورت نیاز از تجهیزات تخصصی یا خدمات کارگاهی معتبر بهره ببرید.
سوالات متداول
چرا با وجود استارت سالم، موتور روشن می‌شود و فوراً خاموش می‌کند؟
این الگو معمولاً به دلیل عدم صدور مجوز کامل از سوی ایموبیلایزر است. ECU ممکن است رله استارت را فعال کند، اما تا زمانی که فریم Authorization معتبر دریافت نشده باشد، مسیرهای حیاتی مانند پاشش سوخت یا جرقه را بازنگه نمی‌دارد. دلایل رایج شامل عدم شناسایی ترانسپوندر کلید، تداخل RF اطراف حلقه آنتن، افت ولتاژ باتری در حین استارت و ایراد ارتباطی روی CAN بین BCM و ECU است. با دیاگ، وضعیت Authorization و داده زنده را بررسی و با کلید یدکی تست کنید.
کدام کدهای خطا بیشترین ارتباط را با خرابی ایموبیلایزر دارند؟
کد P0513 به «کلید نامعتبر» اشاره دارد و B2799 عیب کلی سامانه ایموبیلایزر را گزارش می‌کند. علاوه بر این‌ها، کدهای Body/Network از خانواده U0xxx می‌توانند نشان دهند پیام مجوزدهی به ECU موتور نرسیده است. تحلیل حرفه‌ای مستلزم مشاهده Freeze Frame، شمارنده تلاش‌های نامعتبر و وضعیت «Key Valid» در داده زنده است. اگر شمارنده قفل نرم‌افزاری بالا باشد، باید دوره قفل را طی کنید یا با رویه امن حافظه را بازنشانی کنید. حتماً ولتاژ زیر بار و اتصالات بدنه را نیز بررسی کنید.
چطور بین مشکل باتری و ایراد خود ایموبیلایزر تفاوت بگذاریم؟
افت ولتاژ شدید هنگام استارت می‌تواند نشانه باتری ضعیف یا اتصالات بد باشد و حتی اگر ایموبیلایزر سالم باشد، پاسخ کلید را مخدوش کند. با یک ولت‌متر، ولتاژ را در حالت سکون و زیر بار استارت اندازه بگیرید؛ مقادیر زیر 9.6 ولت نشانه خطر است. اگر پس از تقویت باتری و اطمینان از ارت مناسب، همچنان پیام‌های «Key Not Detected» یا «Immobilizer Active» دارید، تمرکز را بر حلقه آنتن، ترانسپوندر کلید و ارتباط CAN بگذارید. آزمون با کلید یدکی و دورکردن منابع تداخل RF نیز مفید است.
تعویض ECU یا BCM بدون برنامه‌ریزی مجدد چه پیامدی دارد؟
در اغلب پلتفرم‌ها، پایگاه کلیدهای مجاز داخل ایموبیلایزر/BCM یا در ECU موتور ذخیره می‌شود. تعویض هر یک بدون همگام‌سازی و Relearn باعث عدم تطابق داده‌های امنیتی و در نتیجه عدم صدور مجوز راه‌اندازی می‌شود. علاوه بر روشن‌نشدن موتور، ممکن است کدهایی مانند B2799 یا پیام‌های Immobilizer Active ثبت شوند. راه‌حل، استفاده از ابزار برنامه‌ریزی سازگار، تامین پین‌کد/Seed-Key و اجرای رویه امنیتی سازنده برای جفت‌کردن ماژول جدید با کلیدها و سایر واحدها است.
آیا استفاده از کیف‌های ضد RFID برای کلیدهای کی‌لس ضروری است؟
کیف‌های باکیفیت ضد RFID می‌توانند حملات Relay (تقویت سیگنال کلید برای بازکردن خودرو از راه دور) را دشوارتر کنند، اما انتخاب محصول معتبر اهمیت دارد. کیف‌های ارزان‌قیمت گاهی باعث تضعیف ناخواسته سیگنال در کابین و خطاهای شناسایی می‌شوند. اگر در منزل پارک می‌کنید، نگهداری کلید دور از در ورودی و منابع EMF قوی توصیه می‌شود. ترکیب این کیف‌ها با به‌روزرسانی نرم‌افزار و استفاده از حالت خواب کلید (در برندهایی که دارند) سطح امنیت را به‌مراتب افزایش می‌دهد.
چرا کلید یدکی گاهی خودرو را روشن نمی‌کند؟
ممکن است کلید یدکی هرگز به‌درستی برنامه‌ریزی نشده یا پس از به‌روزرسانی ماژول‌های خودرو از حافظه حذف شده باشد. همچنین برخی کلیدها ترانسپوندر غیراصل دارند که با الگوریتم سازنده مطابقت کامل ندارد. ابتدا با دیاگ شمارش کلیدهای مجاز را بررسی کنید، سپس رویه Relearn را مطابق دستورالعمل کارخانه اجرا کنید. اگر خودرو Push-Start است، محل قرارگیری اضطراری کلید را بیابید و از آن روش برای استارت استفاده کنید. آنتن داخلی کلید و سلامت باتری ریموت را نیز بررسی کنید.
