تست سنسور موقعیت میل لنگ با مولتیمتر یکی از دقیقترین و در دسترسترین روشها برای تشخیص ریشه بسیاری از ایرادات روشننشدن، بد استارتزدن یا لرزشهای نامنظم موتور است. با اجرای صحیح مراحل، میتوان تفاوت میان خرابی خود سنسور، قطعی یا اتصال کوتاه در دستهسیم، و حتی نقص در تغذیه ECU را تشخیص داد. این راهنما با تکیه بر اصول الکترونیک خودرو و تجربه عملی، شما را از مرحله آمادهسازی و ایمنی تا تفسیر نتایج پیش میبرد و با مثالها و نکات کاربردی احتمال خطا را به حداقل میرساند.
پیش از شروع، لازم است بدانید که سنسور میللنگ (CKP) در هماهنگی جرقه و زمان تزریق سوخت نقش کلیدی دارد و حتی انحراف جزئی در سیگنال آن میتواند منجر به خطاهای جدی مانند Misfire، خاموش شدن ناگهانی یا افزایش مصرف سوخت شود. در این مقاله با انواع سنسور القایی و اثر هال، مشخصات ولتاژی و مقاومتی، روشهای اندازهگیری در حالت خاموش و روشن، و نیز بررسی نویز و افت ولتاژ آشنا میشوید تا بتوانید بدون حدس و گمان، تشخیصی دقیق و مستند ارائه دهید.

مبانی و اصول تست سنسور موقعیت میل لنگ با مولتیمتر

برای اجرای صحیح آزمونهای تشخیصی، ابتدا باید منطق عملکرد سنسور میللنگ و نوع سیگنالی که تولید میکند را بشناسید. سنسور القایی (VR) بدون تغذیه مجزا و با عبور دندانههای چرخ رلوکتور از مقابل هسته مغناطیسی، ولتاژ AC متغیر تولید میکند. در مقابل، سنسور اثر هال با تغذیه 5 ولت و زمین کار میکند و خروجی دیجیتال (مربعی) میدهد. ECU شکل و دامنه این سیگنالها را برای تعیین سرعت دورانی و موقعیت زاویهای میللنگ بهکار میگیرد. انتخاب صحیح رنج مولتیمتر (AC برای VR و DC برای هال) و دانستن بازههای مرجع هر پلتفرم، پایه موفقیت در اندازهگیری است.
همچنین باید تفاوت رفتار سنسور در شرایط استارت سرد، دور آرام و افزایش دور را درک کنید. در سنسور القایی، دامنه ولتاژ با افزایش سرعت چرخش بالا میرود، در حالیکه در هال، دامنه تقریباً ثابت و به تغذیه وابسته است. پیش از هر تست، اتصال بدنه و سلامت زمین مشترک، وضعیت باتری و افت ولتاژ در طول استارت را بسنجید؛ زیرا افت شدید ولتاژ میتواند هر نتیجهای را مخدوش کند. بهعلاوه، به علت حساسیت این مدار به نویز القایی، نحوه گرفتن پرابها، اجتناب از تماس مستقیم با بخشهای متحرک و استفاده از بکپروب استاندارد برای جلوگیری از آسیبدیدگی سوکتها بسیار مهم است.

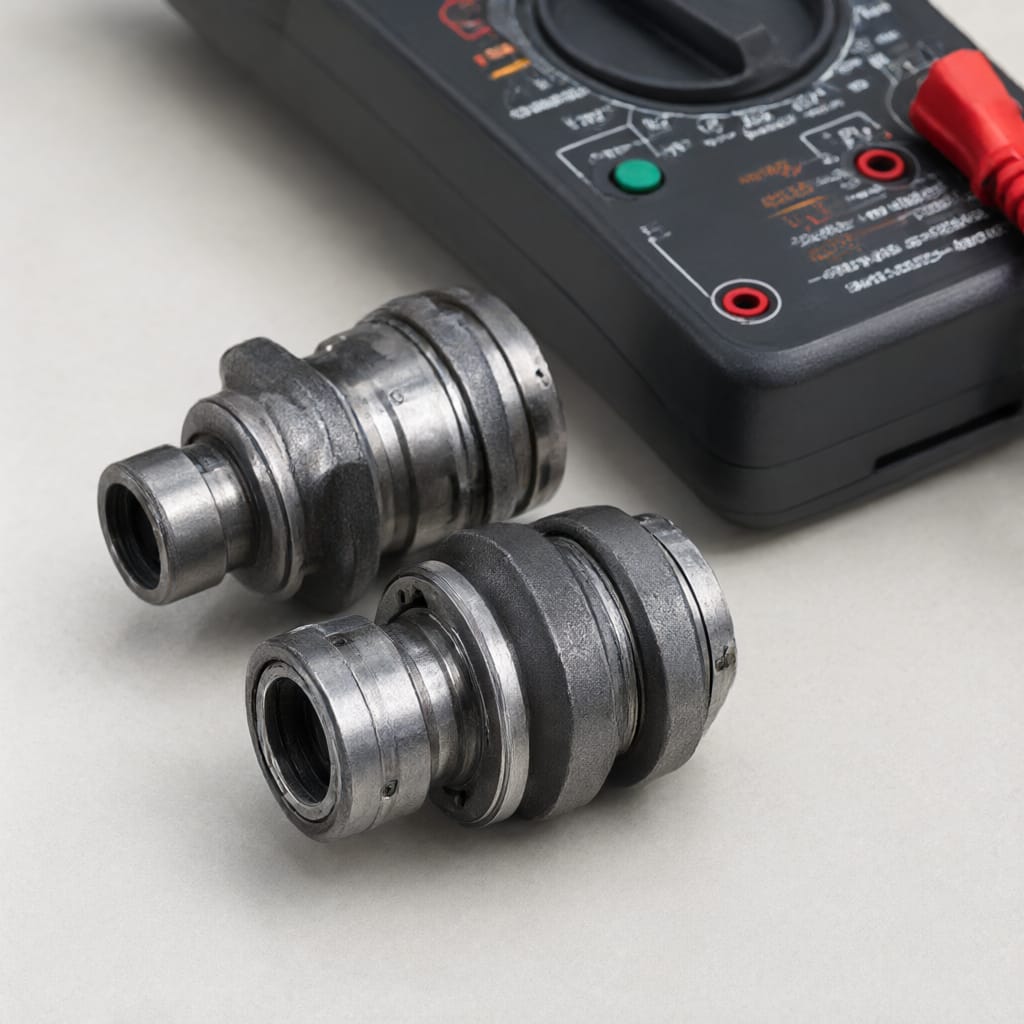

انواع سنسور میللنگ: القایی و اثر هال
سنسور القایی بهدلیل ساختار ساده و دوام بالا در بسیاری از خودروهای قدیمیتر دیده میشود. خروجی آن یک موج سینوسی یا شبهسینوسی است که دامنهاش با سرعت میللنگ تغییر میکند. در مقابل، سنسور اثر هال به تغذیه ثابت 5 ولت نیاز دارد و خروجی آن موج مربعی با سطوح High و Low مشخص است. شناخت کانکتور سهسیم (هال: تغذیه، زمین، سیگنال) در برابر دوسیم (VR: سیگنالهای دیفرانسیلی) به انتخاب روش تست کمک میکند. بهطور معمول، سنسورهای هال در دورهای پایین سیگنال پایدارتری ارائه میدهند، در حالیکه سنسورهای VR در دماهای بالا یا فاصله هوایی نامناسب نسبت به دنده رلوکتور حساستر میشوند.
علائم خرابی و خطاهای رایج سنسور میللنگ
علائم خرابی شامل استارتنخوردن گرم، ریپ زدن، خاموشی ناگهانی پس از گرم شدن، محدودیت دور موتور و خطاهای متناوب در ECU است. در لاگ زنده، قطع و وصل ناگهانی سرعت موتور (RPM) یا همگام نبودن سیگنالهای میللنگ و میلبادامک به چشم میخورد. لرزش در دور آرام، افزایش مصرف سوخت و روشن شدن چراغ چک نیز رایج هستند. از دید عیبیابی، جداسازی علت بسیار مهم است: خرابی داخلی سنسور، پارگی یا قطعی در دستهسیم نزدیک منبع حرارت، آلودگی دندانه رلوکتور یا فاصله هوایی نامناسب، و نیز افت ولتاژ تغذیه ECU در زمان استارت میتوانند علائمی کاملاً مشابه ایجاد کنند.

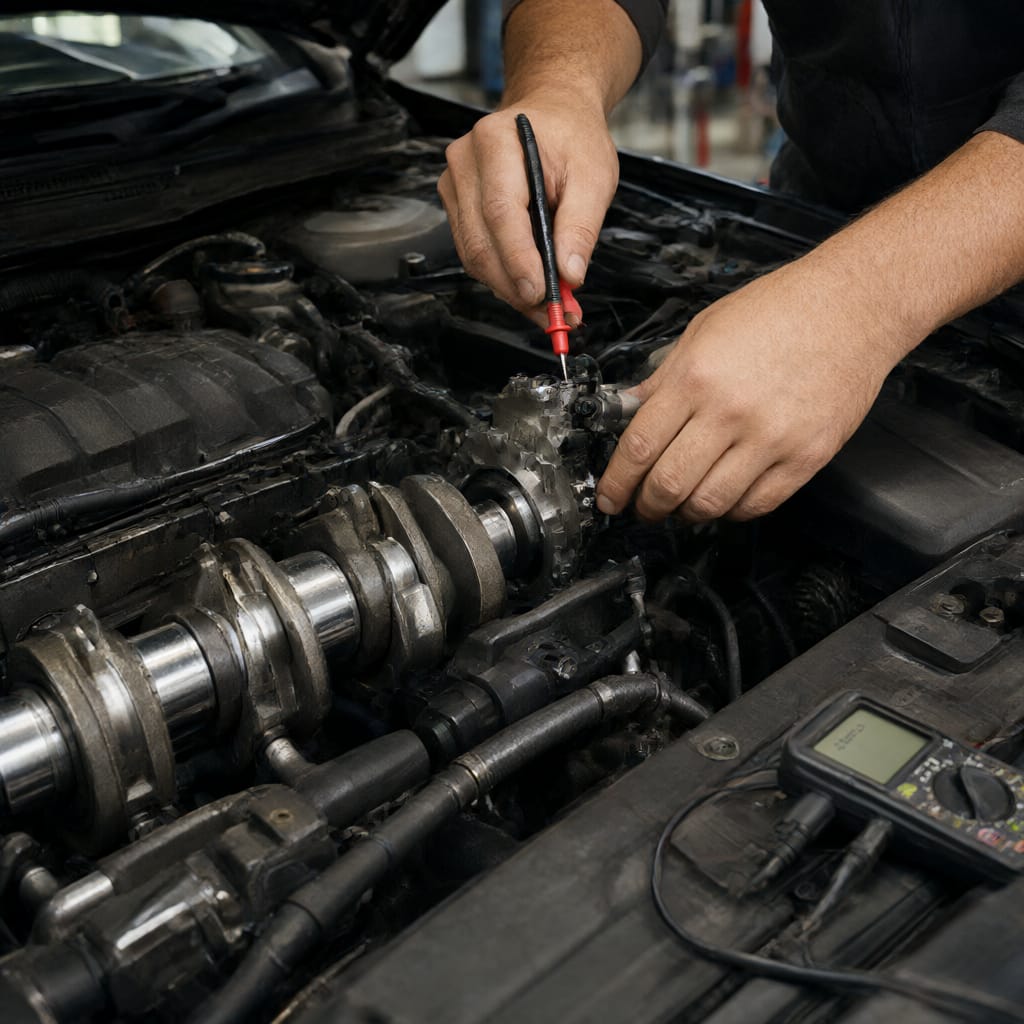

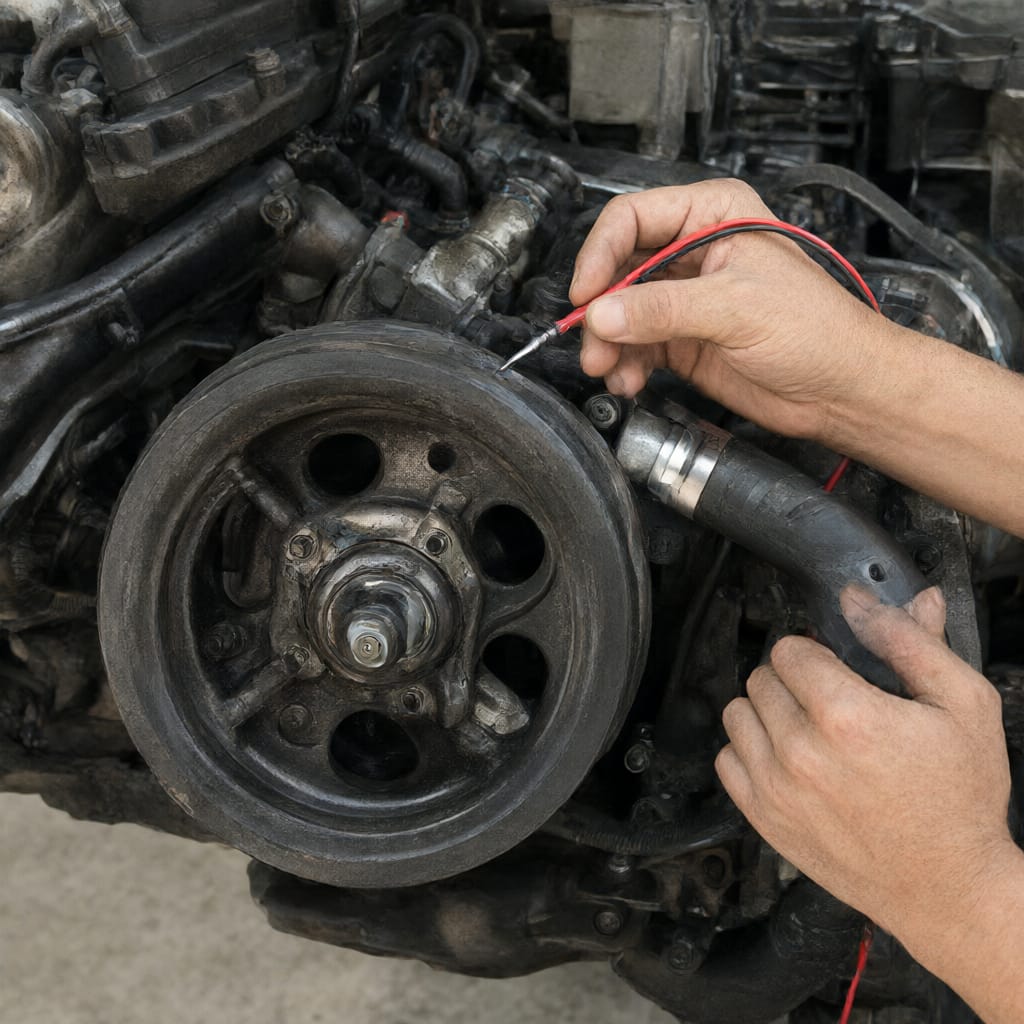

آمادهسازی، ایمنی و دسترسی به سنسور

پیش از هرگونه اندازهگیری، ایمنی را در اولویت قرار دهید. خودرو را در محل هموار، ترمز دستی کشیده و دستهدنده در وضعیت امن قرار دهید. برای تستهایی که نیاز به استارت دارند، از یک همکار مطمئن کمک بگیرید یا از ریموت استارت مطمئن استفاده کنید. کابل منفی باتری را تنها زمانی جدا کنید که تستهای مقاومت در حالت بدون تغذیه انجام میشوند. برای دسترسی به سنسور میللنگ، بسته به پلتفرم، ممکن است نیاز به باز کردن شیلد زیر موتور، کاور تایمینگ یا دسترسی از کنار پولی میللنگ باشد. بکپروب کردن پشت سوکت بدون آسیبزدن به پینها، کلید یک تست استاندارد است.
نقشه سیمکشی معتبر و مشخصات سرویس کارخانهای را پیش از شروع آماده کنید. اگر به دادههای مرجع دسترسی ندارید، از اصول عمومی بهره بگیرید: در سنسور هال انتظار تغذیه 5V و زمین پایدار دارید و در VR بهدنبال سیگنال AC و مقاومت مشخص سیمپیچ هستید. ابزارهایی مانند چراغقوه با سر باریک، آینه بازدید، قلممگنت و اسپری شوینده الکتریکی به تمیزکردن سوکت و کاهش مقاومت تماسی کمک میکنند. هنگام بکپروب، از سوزنهای مخصوص با روکش محافظ استفاده کنید تا آببندی سوکت مختل نشود و در آینده دچار نفوذ رطوبت و اکسیداسیون نشوید.
ابزار مورد نیاز و مشخصات مولتیمتر مناسب
مولتیمتری انتخاب کنید که ورودی با امپدانس بالا، پاسخ مناسب در فرکانسهای پایین تا چند صد هرتز، و دقت قابلقبول در اندازهگیری AC حقیقی (True RMS) داشته باشد. پرابهای نوکتیز و سوزنهای بکپروب، بست تمایل برای ثابت نگهداشتن سیمها، و سیم ارت کممقاومت ضروری هستند. وجود Min/Max، ثبت مقادیر و حالت Rel برای حذف آفست مفید است. اگرچه اسیلوسکوپ ایدهآل است، اما با مولتیمتر دقیق هم میتوانید دامنه، پیوستگی و افت ولتاژ را بهخوبی ارزیابی کنید. استفاده از آداپتورهای ایمن تمس برای جلوگیری از لغزش پرابها، ریسک اتصال کوتاه ناخواسته را کاهش میدهد.
تست مقاومت و پیوستگی سنسور در حالت خاموش

این مرحله برای جداسازی خرابی داخلی سنسور از مشکلات سیمکشی ایدهآل است. با قطع باتری و جدا کردن سوکت سنسور، مقاومت بین پایههای سیگنال را اندازه بگیرید. در سنسورهای القایی، معمولاً مقاومت سیمپیچ در محدوده چند صد تا چند کیلو اهم قرار میگیرد؛ مقدار خیلی پایین میتواند نشاندهنده اتصال کوتاه داخلی و مقدار بینهایت بیانگر قطعی سیمپیچ باشد. برای سنسورهای اثر هال، اندازهگیری مقاومت کمتر معنا دارد؛ در عوض، بررسی پیوستگی بین پایه سیگنال و بدنه برای ردّ شورت ناخواسته و همچنین بررسی قطعی در دستهسیم اهمیت دارد.
پیوستگی سیمکشی را از سوکت سنسور تا ECU دنبال کنید. مقاومتهای تماسی ناشی از اکسیداسیون، نفوذ روغن یا لهیدگی دستهسیم میتوانند باعث افت دامنه سیگنال شوند. هنگام تست، سوکتها را بررسی و در صورت مشاهده رطوبت یا سبزشدگی، با اسپری مناسب تمیز کنید. اگر به داده کارخانهای دسترسی دارید، مقادیر مرجع را مقابل مقادیر اندازهگیریشده قرار دهید. جدول زیر یک راهنمای عمومی برای ارزیابی نتایج است و باید با اطلاعات سرویس هر پلتفرم تطبیق داده شود.
| نوع سنسور | مقاومت معمول در حالت سرد | سیگنال مورد انتظار هنگام استارت | نکات تکمیلی |
|---|---|---|---|
| القایی (VR) | ۵۰۰Ω تا ۲۰۰۰Ω (تقریبی) | ولتاژ AC افزایشی با سرعت، ~۰.۳V تا چند ولت | فاصله هوایی و سلامت دنده رلوکتور بسیار مؤثر است |
| اثر هال | نامعنا از دید سیمپیچ؛ پیوستگی سیمها مهم است | خروجی مربعی ۰ تا ~۵V (با تغذیه پایدار ۵V) | کیفیت زمین و تغذیه ۵V، پایداری شکل موج را تعیین میکند |

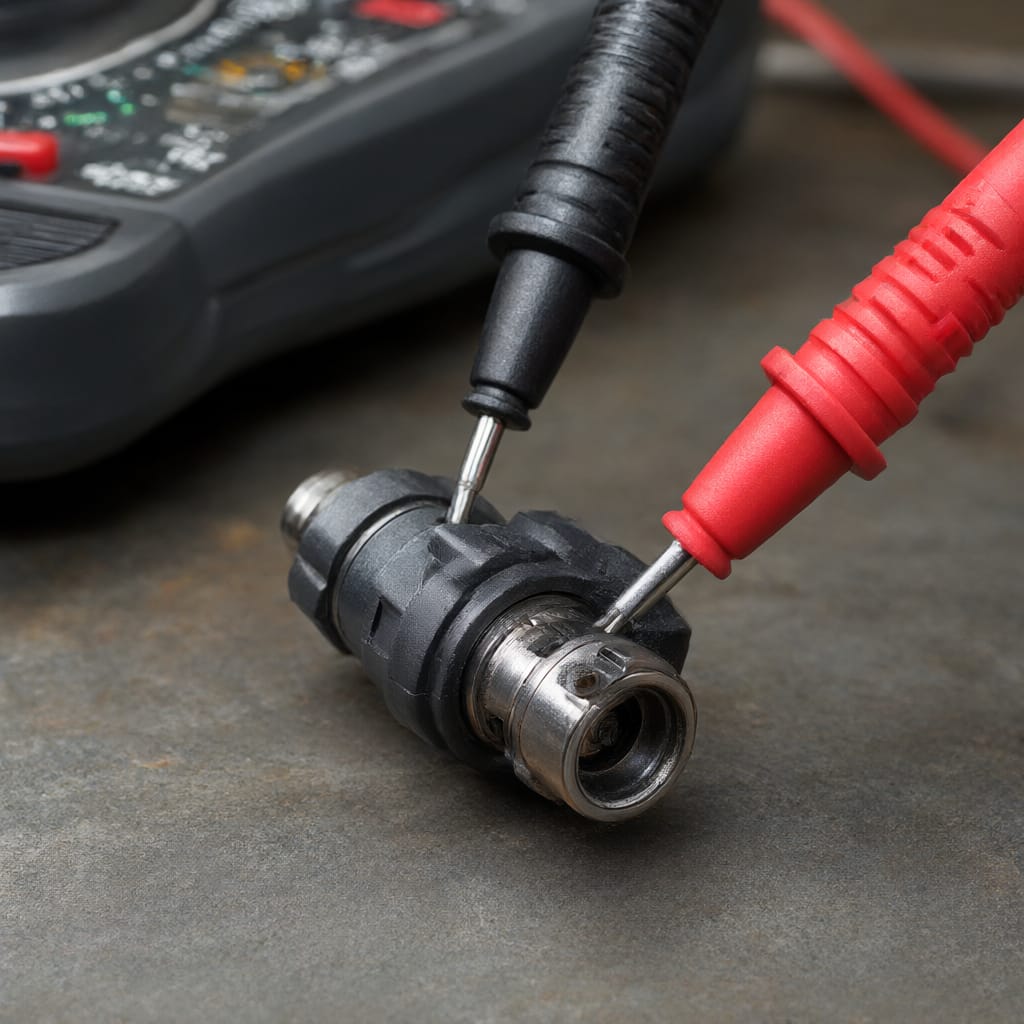

راهنمای گامبهگام اندازهگیری مقاومت پایهها
۱) باتری را قطع کنید. ۲) سوکت سنسور را با دقت جدا کنید. ۳) در سنسور VR، پرابها را به دو پایه سیگنال بزنید و مقدار را ثبت کنید. ۴) سنسور را تکان ندهید؛ تغییرات لحظهای میتواند از قطعی داخلی خبر دهد. ۵) در سنسور هال، به جای مقاومت داخلی، پیوستگی بین هر پایه تا ECU و عدم اتصال به بدنه را بررسی کنید. ۶) در صورت دسترسی، تست حرارتی ملایم با سشوار صنعتی انجام دهید؛ تغییر معنیدار مقاومت یا پیوستگی با دما نشاندهنده عیب نهفته است. ۷) تمام مقادیر را با دما و شرایط محیطی یادداشت کنید تا در تفسیر نهایی به خطا نیفتید.
تحلیل نتایج: تطبیق با مقادیر مرجع و خطای اندازهگیری
نتایج مقاومت باید در چارچوب مشخصات سازنده تفسیر شوند. اختلاف تا ۱۰٪ با مرجع معمولاً پذیرفتنی است، اما هرگونه افت ناگهانی یا نوسان با لمس سیمها نشانه آسیبدیدگی است. خطای مولتیمتر، وضعیت باتری داخلی مولتیمتر، طول و کیفیت پرابها روی قرائت اثر میگذارند. برای کاهش خطا، از حالت Rel استفاده کنید و اتصالات را تمیز نگه دارید. در هال، اگر پیوستگی و عایقبندی خوب است اما خودرو علائم خرابی دارد، به سراغ تست تغذیه ۵V، زمین و خروجی در حالت روشن بروید؛ بسیاری از ایرادات هال تنها زیر بار و با ارتعاش خود را نشان میدهند.
تست ولتاژ مرجع، سیگنال و تغذیه در حالت روشن

در سنسور اثر هال، بدون تغذیه ۵ ولت پایدار، انتظار سیگنال معتبر ندارید. بنابراین ابتدا ولتاژ مرجع را روی پایه تغذیه اندازه بگیرید؛ مقدار معمول ۴.۸ تا ۵.۱ ولت با ریپل بسیار کم است. سپس زمین را با تست افت ولتاژ در حالت استارت ارزیابی کنید؛ افت بیش از ۰.۱ تا ۰.۲ ولت میتواند شکل موج را مخدوش کند. در سنسور القایی، با قرار دادن مولتیمتر روی AC و بکپروب سوکت، دامنه سیگنال را حین استارت اندازه بگیرید؛ دامنه باید با افزایش سرعت چرخش بیشتر شود. هرگونه قطع و وصل نامنظم یا دامنه بسیار پایین، فاصله هوایی نامناسب، آسیب دندانه رلوکتور یا ضعف مغناطیسی را محتمل میکند.
برای مستندسازی، از قابلیت Min/Max استفاده کنید تا کمینه و بیشینه دامنه در چند چرخه استارت ثبت شود. اگر دسترسی به اسیلوسکوپ ندارید، میتوانید با ترکیب اندازهگیریهای AC، تست افت ولتاژ و مشاهده رفتار موتور، تصویری نزدیک به واقعیت بسازید. دقت کنید که مولتیمترهای معمولی شکل موج مربعی را بهصورت میانگین یا RMS گزارش میکنند؛ بنابراین برای هال، مشاهده تغییر بین سطوح High و Low در DC و پایداری سطح High کافی است. در صورت وجود نویز، مسیر دستهسیم را بررسی و از عبور آن در کنار کابلهای قدرت یا آلترناتور جلوگیری کنید.

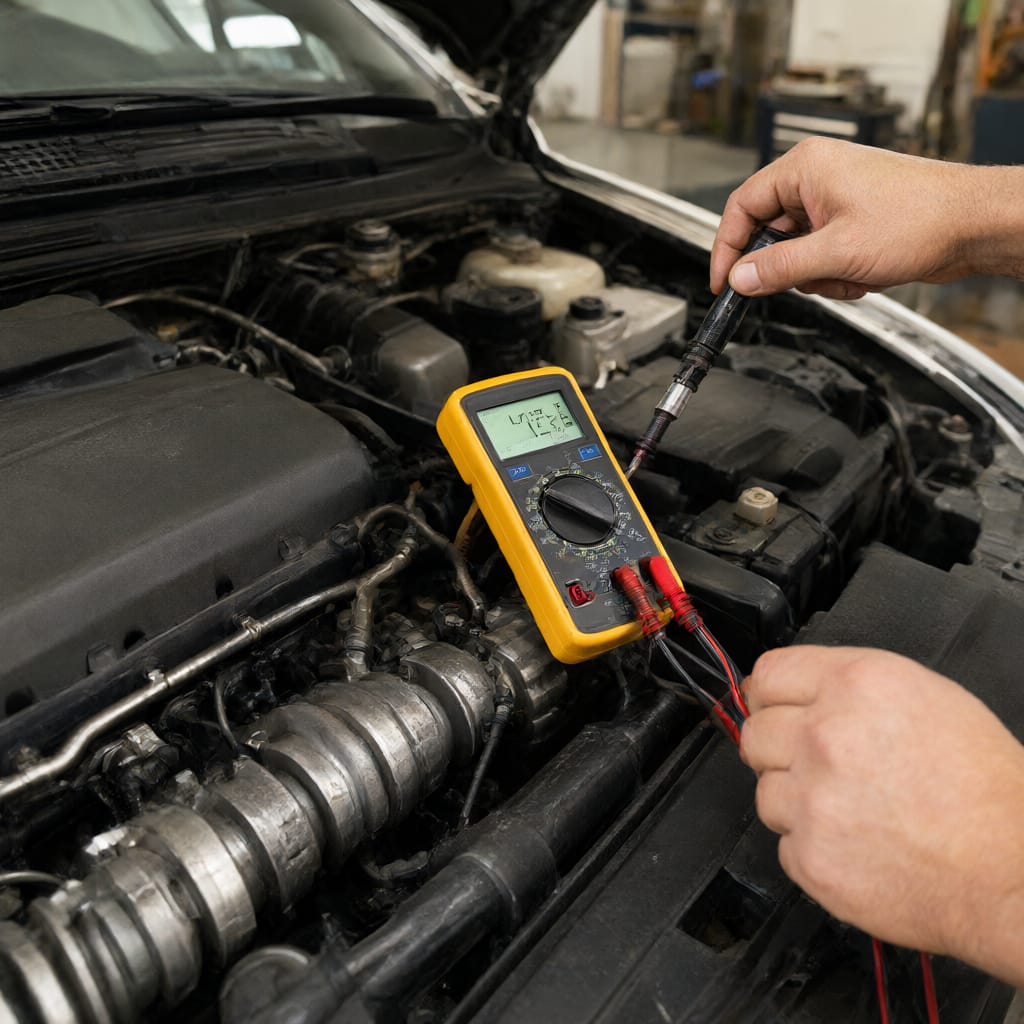

اندازهگیری سیگنال AC سنسور القایی هنگام استارت
برای تست سنسور موقعیت میل لنگ با مولتیمتر در نوع القایی، مولتیمتر را روی AC قرار دهید، پرابها را با بکپروب به پایههای سیگنال متصل کنید و از تماس با قطعات متحرک اجتناب کنید. از همکار بخواهید موتور را استارت بزند و دامنه را بخوانید. دامنه کمتر از چند دهم ولت در استارت معمولاً نشانه فاصله هوایی زیاد، ضعف مغناطیسی یا مقاومت تماسی بالاست. با افزایش دور، دامنه باید بهطور پیوسته رشد کند. افت ناگهانی دامنه یا قطع لحظهای، احتمال قطعی داخلی سیمپیچ یا شکستگی در نزدیکی سوکت را مطرح میکند. نتایج را با دمای موتور و ولتاژ باتری مقایسه کنید.
بررسی تغذیه 5V و سیگنال مربعی سنسور اثر هال
در سنسور هال، ابتدا DC را روی پایه تغذیه اندازه بگیرید؛ مقدار حدود ۵ ولت با نوسان بسیار کم قابلقبول است. سپس پراب مثبت را به پایه سیگنال و پراب منفی را به زمین بزنید. در حالت استارت، باید تغییرات بین حدود صفر و نزدیک به ۵ ولت مشاهده شود. اگر سطح High پایینتر از انتظار است، احتمال افت ولتاژ در مسیر تغذیه یا مقاومت تماسی در سوکت وجود دارد. اگر هیچ تغییر مشاهده نمیشود، پیکربندی پینها را بازبینی کنید، از سلامت زمین مطمئن شوید و در صورت امکان با بارگذاری سبک (Pull-up داخلی یا خارجی) شکل موج را پایدار کنید.

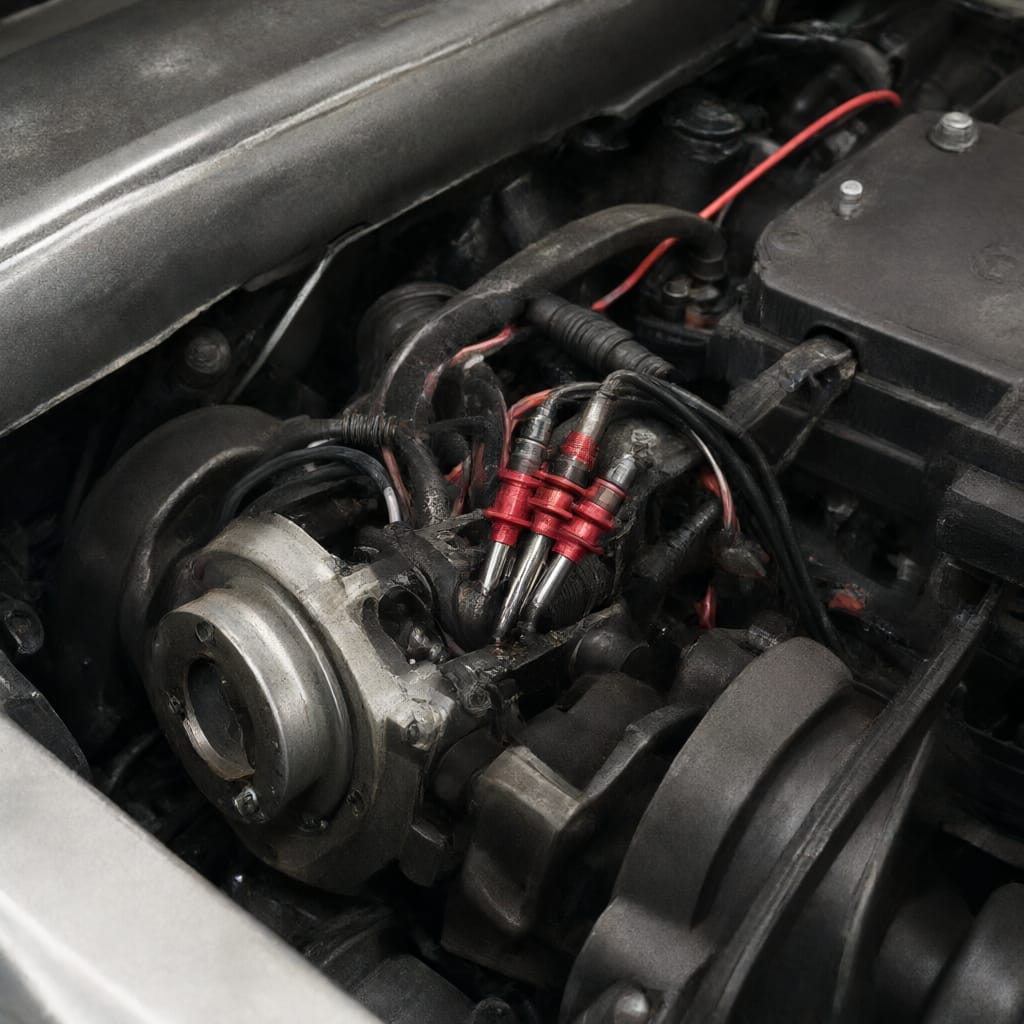

تست سیمکشی، افت ولتاژ و مدیریت نویز

بسیاری از «خرابیهای سنسور» در نهایت به مشکلات مسیر سیمکشی، سوکتهای معیوب یا اتصال بدنه ناکافی برمیگردند. تست افت ولتاژ در مسیر زمین و تغذیه را با قرار دادن مولتیمتر روی DC و اندازهگیری اختلاف پتانسیل بین بدنه سنسور و قطب منفی باتری طی استارت انجام دهید. برای سیگنال، بررسی پیوستگی از سوکت سنسور تا ECU و همچنین وجود شیلد یا توئیستپیر در سنسورهای القایی اهمیت دارد؛ نبودن شیلد در کنار کابلهای قدرت میتواند نویز القایی قابلتوجهی ایجاد کند که بهصورت Misfire متناوب دیده میشود.
مسیرگذاری صحیح دستهسیم از منابع حرارتی بالا مانند منیفولد اگزوز و از نواحی با ارتعاش شدید دور نگه داشته شود. هرگونه لهیدگی، اثر ساییدگی یا لکه روغن میتواند نشاندهنده ضعف عایق یا نفوذ مایع به هادی باشد. در صورت شک، از تست لرزش ملایم (Wiggle Test) بهره بگیرید و همزمان تغییرات ولتاژ یا قطع و وصلها را زیر نظر بگیرید. در نهایت، اگر پس از همه تستها همچنان نتایج مبهم است، اتصال یک مقاومت بار سبک روی خط سیگنال هال یا استفاده از فیلتر فرّکانسی برای VR میتواند به تفکیک نویز از سیگنال مفید کمک کند.
روش عیبیابی شورت، باز و افت ولتاژ در دستهسیم
برای تشخیص مدار باز، پیوستگی سیم سیگنال و زمین را از سنسور تا ECU بسنجید و مقادیر را با استانداردهای طول سیم مقایسه کنید. برای شورت به بدنه، مقاومت بین سیم سیگنال و بدنه را اندازه بگیرید؛ مقدار بسیار کم نشانه آسیب عایق است. افت ولتاژ را با اعمال بار کنترلشده (مثلاً روشن بودن مصرفکنندههای برقی) بسنجید؛ اگر ولتاژ مرجع بهطور قابلتوجهی افت میکند، مقاومت تماسی در کانکتور یا مسیر تغذیه مقصر است. ثبت نتایج، همراه با شرایط محیطی و وضعیت باتری، به شما کمک میکند همان آزمایشها را تکرار نکنید و مسیر عیب را دقیقتر دنبال کنید.
خطاهای انسانی رایج و بهترین شیوههای تست

اشتباه در انتخاب رنج مولتیمتر (اندازهگیری DC برای سنسور VR یا AC برای هال)، بکپروب ناصحیح و شُل بودن اتصال پرابها از خطاهای متداول است. همچنین، نادیدهگرفتن افت ولتاژ در زمان استارت میتواند نتایج را کاملاً گمراهکننده کند. همیشه قبل از لمس سوکتها، محوطه را تمیز کنید و از ابزار مناسب برای بازکردن خارها بهره ببرید تا به کانکتور آسیب وارد نشود. از ثبت شرایط تست (دمای محیط، ولتاژ باتری، دفعات استارت) غافل نشوید؛ این اطلاعات در تفسیر اختلافهای کوچک بین اندازهگیریها حیاتیاند.
بهترین شیوهها شامل: استفاده از نقشه سیمکشی معتبر، شروع از تستهای غیرمخرب، مقایسه طرف مشکوک با نمونه سالم (در خودروهای مشابه)، و استفاده از تستهای جایگزین مانند سنجش سیگنال میلبادامک برای قضاوت درباره همزمانی است. همچنین، پیش از نتیجهگیری نهایی درباره خرابی سنسور، سلامت دنده رلوکتور، فاصله هوایی و کالیبراسیون ECU را مرور کنید. این رویکرد سیستماتیک نهتنها زمان عیبیابی را کاهش میدهد، بلکه از تعویض بیمورد قطعات و بازگشت خودرو به تعمیرگاه جلوگیری میکند.
Checklists اجرایی و ثبت نتایج برای تضمین کیفیت
یک چکلیست ساده اما منظم ایجاد کنید: ۱) تایید ولتاژ باتری، ۲) بازرسی بصری کانکتور و دستهسیم، ۳) تست مقاومت/پیوستگی در حالت خاموش، ۴) تست ولتاژ مرجع و زمین، ۵) سنجش سیگنال هنگام استارت/دور آرام، ۶) تست افت ولتاژ و نویز، ۷) تفسیر نهایی با ارجاع به مقادیر مرجع. برای هر مرحله، مقادیر، دما، ابزار و تاریخ را ثبت کنید. این مستندسازی باعث میشود در مراجعات بعدی یا در صورت ارجاع پرونده به همکار دیگر، روند کار شفاف باشد و اختلافنظرها کاهش یابد. همچنین، با این روش میتوانید الگوهای خرابی پرتکرار را شناسایی و پیشگیرانه عمل کنید.
جمعبندی
آنچه خواندید، یک مسیر گامبهگام و کارشناسی برای ارزیابی وضعیت سنسور میللنگ و سیمکشی مرتبط با آن بود. با شروع از ایمنی و آمادهسازی، سپس اجرای تستهای مقاومت و پیوستگی در حالت خاموش، و در ادامه بررسی تغذیه، زمین و سیگنال در حالت روشن، میتوان تصویر دقیقی از سلامت سیستم بهدست آورد. تفاوتهای ساختاری میان سنسورهای القایی و اثر هال، انتخاب رنج صحیح مولتیمتر و توجه به افت ولتاژ و نویز، کلید تفسیر درست نتایج هستند. در پایان، اجرای Checklists و ثبت منظم دادهها، شما را از تکرار آزمایشهای غیرضروری و تعویض بیمورد قطعات حفظ میکند.
اگر به علائمی مانند استارتنخوردن متناوب، خاموشی پس از گرمشدن یا ثبت خطای همزمانی برخوردید، با همین چارچوب «تست سنسور موقعیت میل لنگ با مولتیمتر» را اجرا و نتایج را با مرجع پلتفرم تطبیق دهید. توصیه نهایی ما پایبندی به روشهای غیرمخرب، استفاده از ابزار مناسب و ارجاع به مستندات سرویس سازنده است. این نظم حرفهای، زمان خواب خودرو را کم کرده و کیفیت تعمیر را بهطور محسوسی بالا میبرد.
سوالات متداول
چرا اندازهگیری مقاومت در سنسور اثر هال نتیجهبخش نیست؟
سنسور اثر هال یک مبدل حالت جامد با مدار الکترونیکی داخلی است و مانند سنسور القایی سیمپیچ مقاومتی ندارد. بههمین دلیل، قرائت مقاومت بین پایهها اغلب معنادار نیست و حتی میتواند بهدلیل وجود دیودها یا ترانزیستورها، مقادیر گمراهکننده نشان دهد. رویکرد صحیح این است که تغذیه ۵V و زمین را در حالت روشن بررسی کنید و سپس روی پایه سیگنال، تغییرات سطوح ولتاژی را در زمان استارت و دور آرام ببینید. در صورت نیاز، با بکپروب استاندارد و ثبت Min/Max پایداری سیگنال را بسنجید.
دامنه سیگنال سنسور القایی در حالت استارت چقدر باید باشد؟
دامنه سیگنال سنسور القایی به سرعت چرخش، فاصله هوایی با دنده رلوکتور، توان مغناطیسی هسته و سلامت سیمپیچ وابسته است. بهطور عمومی، در استارت میتوان انتظار دامنهای در حد چند دهم ولت تا حدود چند ولت AC داشت که با افزایش سرعت رشد میکند. اگر دامنه بسیار پایین است، ابتدا فاصله هوایی، آلودگی فلزی روی هسته یا دندانه، و اتصالات تماسی سوکت را بررسی کنید. همچنین افت ولتاژ شدید باتری هنگام استارت میتواند خروجی را تضعیف کند و نتیجه را از حالت عادی دور سازد.
چگونه نویز الکتریکی روی خط سنسور میللنگ را تشخیص و مهار کنیم؟
نویز معمولاً زمانی مشهود میشود که دستهسیم سنسور در کنار کابلهای قدرت، سیم آلترناتور یا کوئلهای جرقهزنی عبور داده شده باشد. علائم آن میتواند Misfire متناوب یا ناپایداری RPM در اسکنر باشد. برای تشخیص، مسیر سیم را بازبینی و در صورت امکان از شیلد یا توئیستپیر برای سنسور القایی استفاده کنید. تست افت ولتاژ و بررسی اتصال زمین نیز اهمیت دارد. جابجایی موقت مسیر سیم و مشاهده تغییر در رفتار، یک آزمون کمهزینه و کارا برای تأیید تأثیر نویز است. در نهایت، اتصالات شل و اکسیدشده را ترمیم کنید.
آیا با مولتیمتر میتوان خرابی دنده رلوکتور را تشخیص داد؟
مولتیمتر بهتنهایی شکل موج را نمایش نمیدهد، اما میتواند سرنخهای مهمی ارائه کند. اگر هنگام استارت دامنه AC سنسور القایی بهطور دورهای افتهای مشخص نشان دهد یا در سنسور هال سطح High بهصورت متناوب کوتاه شود، احتمال شکستگی یا لهیدگی دندانه رلوکتور مطرح میشود. ترکیب این شواهد با بازرسی بصری از طریق پنجره دسترسی، استفاده از اندوسکوپ یا سنجش همزمانی با سنسور میلبادامک، دقت تشخیص را افزایش میدهد. در صورت تردید، اسیلوسکوپ برای مشاهده جزئیات شکل موج بهترین ابزار است.
چه زمانی باید سنسور میللنگ را بهجای تعمیر سیمکشی تعویض کنیم؟
زمانی که تستهای مقاومت/پیوستگی، تغذیه ۵V و زمین، و اندازهگیری سیگنال در حالتهای مختلف بهطور مستند نشان دهند که سنسور در شرایط استاندارد خروجی پایدار تولید نمیکند، تعویض سنسور منطقی است. اگر با اعمال لرزش ملایم یا تغییر دما، سیگنال قطع و وصل میشود، عیب داخلی محتمل است. در مقابل، اگر با ترمیم کانکتور، تمیزکاری سوکت، اصلاح مسیر سیم یا رفع افت ولتاژ، سیگنال پایدار میگردد، تعویض ضرورتی ندارد. تصمیم نهایی باید مبتنی بر دادههای تکرارپذیر و مقایسه با مقادیر مرجع باشد.
آیا تست سنسور میللنگ میتواند علت استارتنخوردن گرم را مشخص کند؟
بله. بسیاری از خرابیهای حرارتی سنسور میللنگ تنها پس از گرمشدن موتور بروز میکنند. با اجرای تستهای ولتاژ و سیگنال بلافاصله پس از توقف موتور گرم و ثبت Min/Max، میتوانید افت دامنه یا قطع لحظهای را شناسایی کنید. در سنسورهای VR، انبساط حرارتی میتواند فاصله هوایی را تغییر دهد یا مقاومت سیمپیچ را افزایش دهد. در هال، افزایش مقاومت تماسی یا ناپایداری تغذیه ۵V ممکن است رخ دهد. ثبت دما، ولتاژ باتری و شرایط تست در کنار نتایج، تفسیر دقیقتر را ممکن میسازد.
چرا برخی نتایج با تعویض باتری یا شارژ آن بلافاصله بهبود مییابد؟
در زمان استارت، افت ولتاژ سیستم میتواند تغذیه ECU، سنسورهای اثر هال و حتی پایداری زمین را تحتتأثیر قرار دهد. باتری ضعیف یا اتصالات شل باعث میشود حداقل ولتاژ لازم برای تولید یا تفسیر صحیح سیگنال تأمین نشود. با شارژ یا تعویض باتری، ولتاژ لحظه استارت بهبود یافته و سیگنالها پایدارتر میشوند. اما این به معنی سلامت مطلق سنسور نیست؛ لازم است تستهای تکمیلی روی تغذیه ۵V، افت ولتاژ زمین و پیوستگی سیمکشی انجام شود تا عیوب پنهان شناسایی گردند.
