کنترل پایداری (ESP/ESC) یکی از مهمترین سیستمهای فعال در خودروهای مدرن است که وظیفه حفظ تعادل و پیشگیری از سر خوردن یا واژگونی خودرو را بر عهده دارد. این سیستم با استفاده از شبکهای از سنسورها، واحد کنترل الکترونیکی و عملگرهای ترمز، در کسری از ثانیه وضعیت حرکتی خودرو را پایش و در صورت تشخیص لغزش یا انحراف از مسیر، مداخله میکند. در این راهنما به صورت تخصصی نحوه عملکرد، اجزا، روشهای نگهداری و تستهای لازم برای تضمین عملکرد درست کنترل پایداری (ESP/ESC) بررسی میشود تا مالکین خودرو و تکنسینها بتوانند به صورت حرفهای از سلامت این بخش حیاتی اطمینان حاصل کنند.
نحوه عملکرد کنترل پایداری (ESP/ESC)
سیستم کنترل پایداری (ESP/ESC) بهعنوان لایهای از کنترل فعال روی پلتفرم دینامیکی خودرو عمل میکند. در شرایط رانندگی معمول، مجموعهای از سنسورها اطلاعاتی مانند زاویه چرخ فرمان، سرعت هر چرخ، نرخ چرخش حول محور عمودی (yaw rate) و شتاب جانبی را ثبت میکنند. این دادهها به واحد کنترل الکترونیکی ارسال میشوند تا الگوریتمهای کنترلی وضعیت خودرو را با مدلهای مرجع مقایسه کنند. اگر اختلاف معنادار بین مسیر مورد انتظار و مسیر واقعی مشاهده شود، سیستم تصمیم به اعمال گشتاور ترمز روی یک یا چند چرخ یا کاهش گشتاور موتور میگیرد تا وسیله نقلیه را به حالت پایدار بازگرداند.
مکانیزمهای کنترلی در ESP/ESC ترکیبی از کنترلهای بازخوردی و پیشبین هستند؛ یعنی علاوه بر واکنش سریع به انحرافها، الگوریتمها با تحلیل نرخ تغییرات حرکت سعی میکنند پیشبینی کنند که آیا وضعیت فعلی به لغزش منجر خواهد شد یا خیر. این ویژگی باعث میشود کنترل پایداری (ESP/ESC) در شرایط لغزندگی جزئی تا شدید توانایی جلوگیری از دست دادن کنترل را داشته باشد. در خودروهای پیشرفته، این سیستم با سامانههای دیگری مثل ABS و کنترل کشش (TCS) یکپارچه شده و هماهنگی بین ترمزها، موتور و گاهی محور فرمان را برقرار میکند تا اثر مداخله با حداقل تأثیر ناخوشایند برای سرنشینان همراه باشد.
سنسورها و اطلاعات ورودی
هستهی اطلاعاتی سیستم کنترل پایداری (ESP/ESC) شامل سنسورهای سرعت چرخ، سنسور زاویه فرمان، سنسور نرخ چرخش (yaw sensor) و شتابسنج جانبی است. هر سنسور نقش مشخصی در شکلدهی به تصویر لحظهای از حرکات خودرو دارد: سنسورهای سرعت چرخ تغییرات چرخها را برای تشخیص قفل یا لغزش ثبت میکنند، سنسور زاویه فرمان جهت مورد انتظار راننده را مشخص میکند و سنسور yaw اختلاف بین جهت حرکت واقعی و جهت مورد انتظار را نشان میدهد. ترکیب این دادهها به ECU امکان میدهد تا الگوهای لغزش را تشخیص داده و تصمیم مناسب را در کسری از ثانیه اتخاذ کند.
برای مثال، اگر راننده فرمان را به سمت راست بچرخاند ولی سنسور yaw نشان دهد خودرو به سمت چپ منحرف میشود، کنترل پایداری وارد عمل میشود و با اعمال ترمز روی چرخهای مناسب و/یا کاهش گشتاور موتور وضعیت را اصلاح میکند. این عمل نه تنها از لغزش جلوگیری میکند بلکه از رفتار ناپایدار در سرعتهای بالا نیز ممانعت مینماید. برنامههای کنترلی معمولاً پارامترهای حفاظتی را بهصورت تدریجی اعمال میکنند تا انتقال نیرو نرم باشد و تجربه رانندگی لطمه نبیند.
اجزای سیستم ESP/ESC و نقش هر کدام
سیستم کنترل پایداری (ESP/ESC) از چند زیرسامانه کلیدی تشکیل میشود: سنسورها (سرعت چرخ، زاویه فرمان، yaw و شتابسنجها)، واحد کنترل الکترونیکی (ECU)، واحد هیدرولیکی یا ماژول ترمز الکترونیکی (HCU) و عملگرها (actuators) که شامل شیرها و پمپها برای کنترل فشار ترمز هستند. هر یک از این اجزا نقشی حیاتی در عملکرد کلی سیستم دارند و اختلال هر کدام میتواند منجر به کاهش کارایی یا خاموش شدن سیستم گردد.

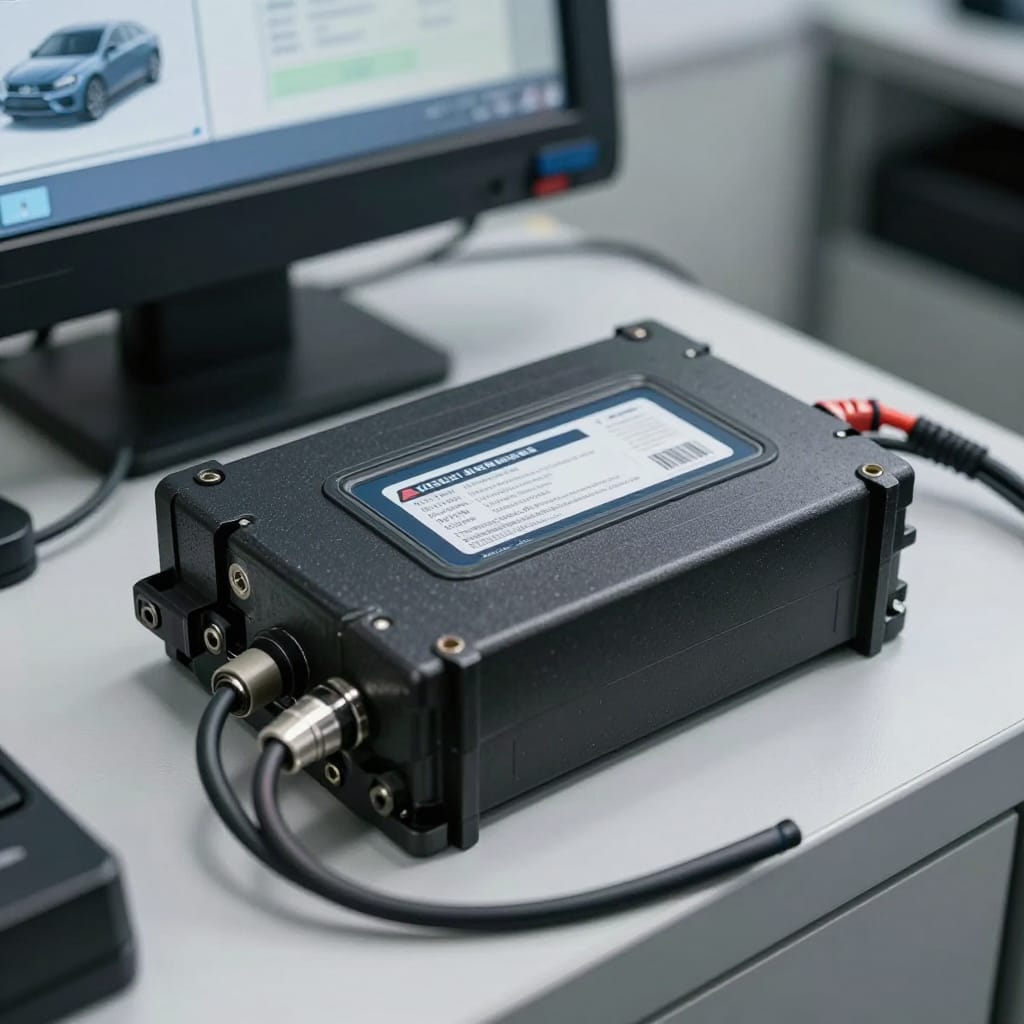

واحد کنترل الکترونیکی مغز سیستم است که الگوریتمهای تشخیص لغزش و فرماندهی را اجرا میکند. این واحد با تحلیل همزمان دادههای چندگانه، تعیین میکند که کدام چرخ یا مجموعهای از چرخها نیاز به کاهش سرعت دارند تا خودرو به مسیر مطلوب بازگردد. بخش هیدرولیکی یا ماژول ترمز الکترونیکی فشار ترمز را به صورت الکترونیکی و بدون دخالت مکانیکی مستقیم پدال تنظیم میکند؛ این قابلیت امکان اعمال تفکیک شده ترمز روی چرخی خاص را فراهم میسازد.
واحد کنترل و الگوریتمهای کنترلی
ECU اختصاصی ESP/ESC از نرمافزارهای پیچیدهای برای پردازش دادهها استفاده میکند که شامل فیلترهای سنسوری، بلوکهای استنباط مدل دینامیکی و کنترلکنندههای PID یا مدلهای پیشبینیکننده است. در طراحی این واحد توجه ویژهای به سرعت نمونهبرداری، تأخیرهای محاسباتی و تحمل نویز سنسورها میشود تا پاسخدهی در حد میلیثانیه حفظ گردد. افزون بر این، ECU گاهی از اطلاعات دیگر ماژولها مثل وضعیت ABS و کنترل کشش بهره میبرد تا تصمیمگیری یکپارچهتری ارائه دهد.
برای مثال در شیب یا پیچ تند، الگوریتمها رفتارهای متفاوتی را بر اساس مدل خودرو (وزن، مرکز جرم، هندسی محور) اعمال میکنند. این سطح از هوشمندی موجب میشود کنترل پایداری (ESP/ESC) بتواند در طیف وسیعی از شرایط جاده و بار، عملکرد مؤثری ارائه دهد و در عین حال وابستگی به واکنشهای ناگهانی و شدید را کاهش دهد.
نحوه تشخیص خرابی و علائم کاهش عملکرد
تشخیص بهموقع نشانههای خرابی سیستم کنترل پایداری (ESP/ESC) از منظر ایمنی اهمیت بالایی دارد. اولین و واضحترین علامت هر گونه اختلال، روشن شدن چراغ هشدار ESP یا ESC بر روی صفحه ابزار است. این چراغ معمولاً نشاندهنده وجود خطا در شبکه سنسورها، اختلال در ماژول هیدرولیکی یا ارتباطات CAN بین ماژولها است. در عین حال برخی نشانههای عملکردی مانند احساس کشش غیرطبیعی در فرمان، صدای غیرمعمول از سیستم ترمز، یا واکنش نامنظم خودرو در پیچها نیز میتوانند نشاندهنده کاهش کارایی سیستم باشند.

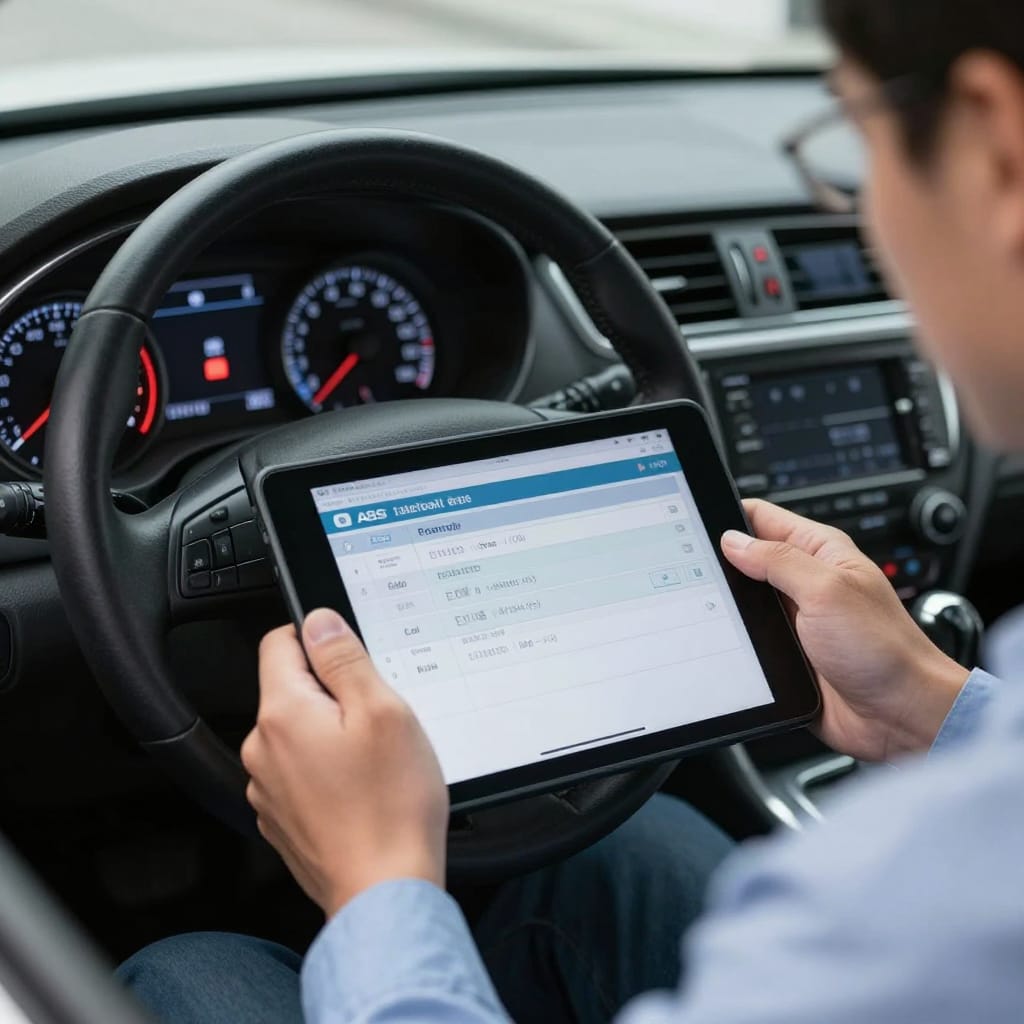

تحلیل کدهای خطا با استفاده از دستگاه دیاگ جزئیات بیشتری ارائه میدهد؛ کدهای مربوط به سنسور سرعت چرخ، سنسور yaw یا خرابی پمپ هیدرولیکی از شایعترین موارد است. برخی از خطاها از نوع جزیی و قابل رفع سریع هستند، مانند آلودگی یا اتصال ضعیف سوکتها، اما خطاهای مرتبط با خرابی ماژول هیدرولیکی یا ECU اغلب نیاز به تعویض قطعه یا برنامهنویسی مجدد دارند. همچنین توجه به شرایطی که قبل از بروز علامت رخ دادهاند (مانند عبور از چاله عمیق یا گیر کردن در آب) میتواند به تشخیص علت کمک کند.
علائم رانندگی و نشانههای فیزیکی
گاهی نشانههای خرابی کنترل پایداری (ESP/ESC) به صورت تدریجی ظاهر میشوند: خودرو در پیچها بیش از حد از مسیر خارج میشود، یا در شرایط لغزندگی واکنشهای سیستم به کندی اتفاق میافتد. حس لرزش یا کشیده شدن ترمزها، افزایش فاصله توقف، و یا رفتار نامتوازن بین چرخها هنگام ترمزگیری از جمله نشانههای مرتبط با خرابی عملگرها و سیستم هیدرولیکی است. در مواردی نیز ممکن است ترمزها به صورت مداوم فعال شوند که نشاندهنده گیرپاژ یا سیگنال اشتباه از ECU است.

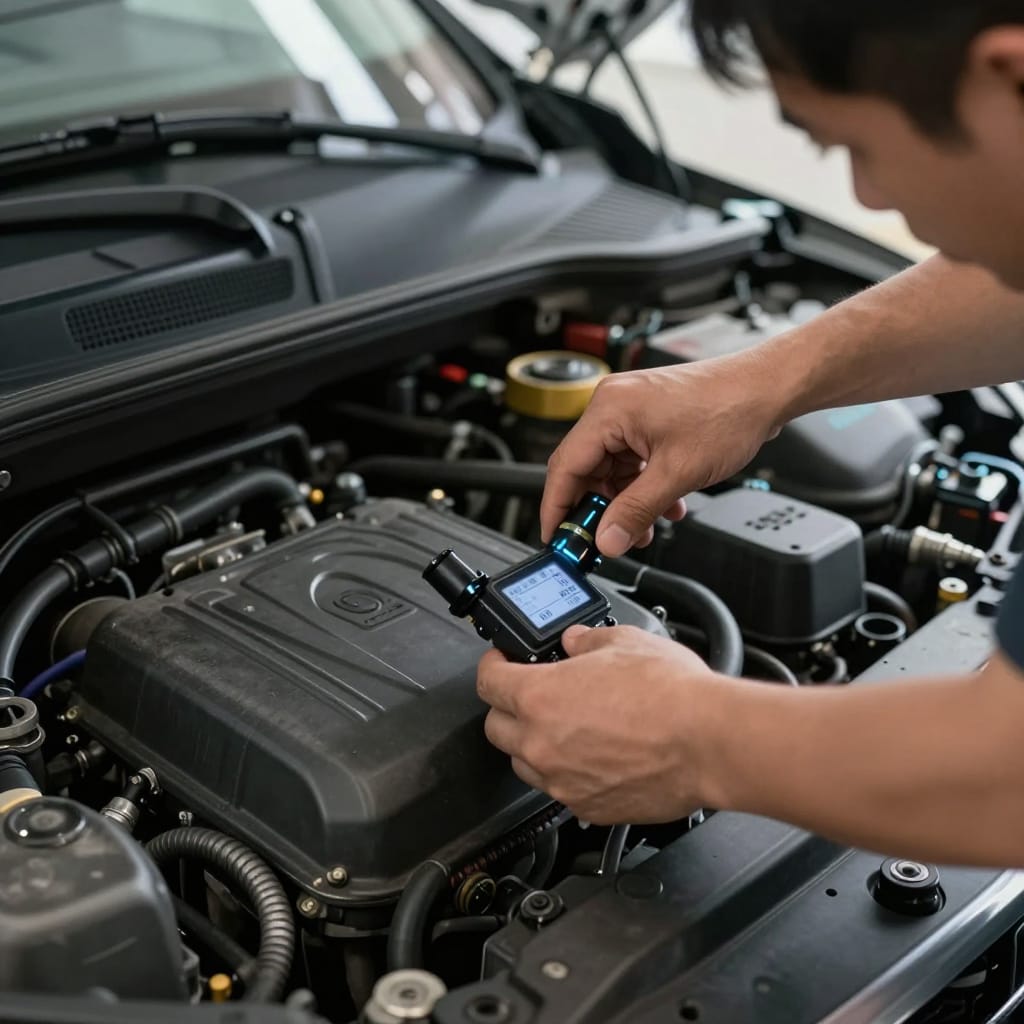

روش عملی برای ارزیابی اولیه شامل بررسی بصری سیمکشیها، کانکشنها و وضعیت پمپ و شیرهاست. همچنین بررسی سطح و کیفیت مایع ترمز و گرفتن کد خطا با دیاگ میتواند مسیر تعمیر را روشنتر کند. برای مثال کدهای مرتبط با انحراف سیگنال از سنسور yaw معمولاً به تنظیم یا تعویض سنسور نیاز دارند، در حالی که کدهای فشار هیدرولیک ممکن است نشاندهنده نشت یا خرابی پمپ باشند.
روشهای نگهداری و سرویس کنترل پایداری

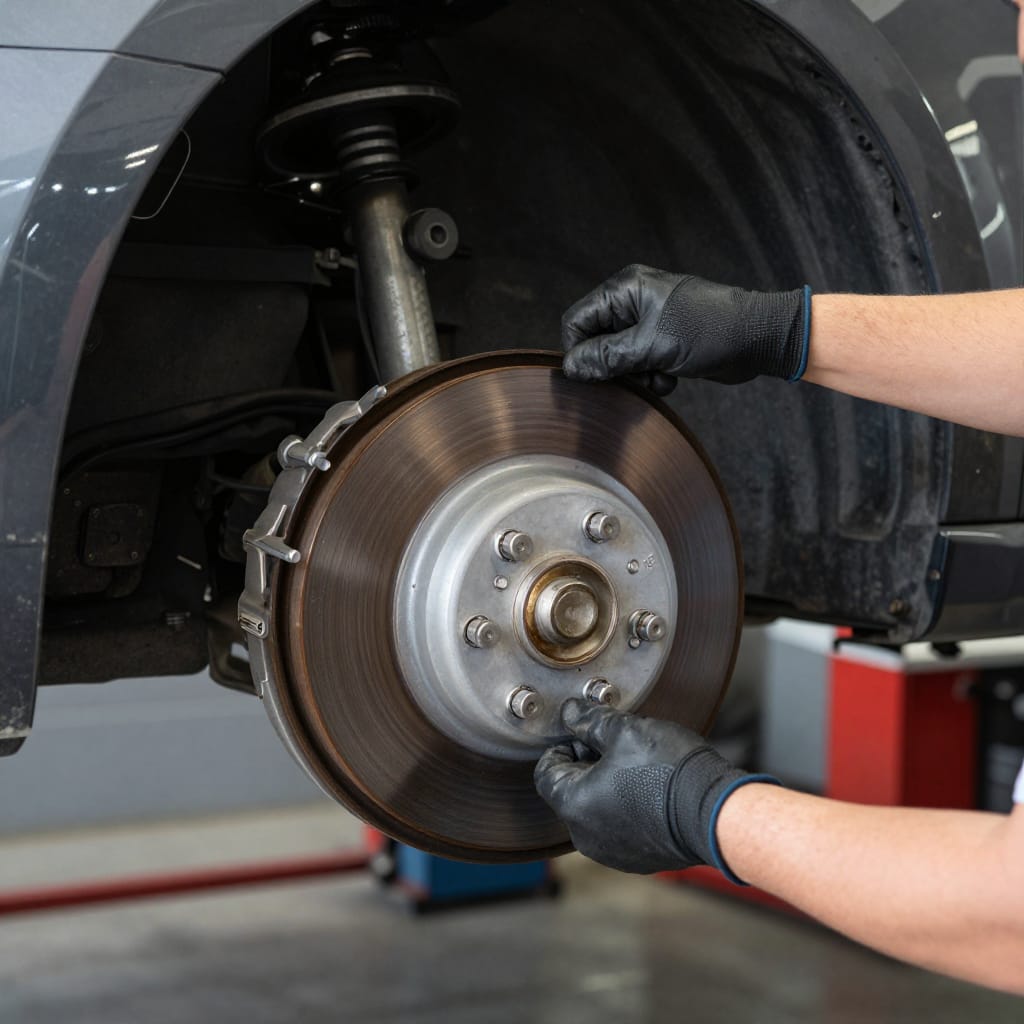

نگهداری پیشگیرانه سیستم کنترل پایداری (ESP/ESC) شامل مجموعهای از اقدامات است که باید در برنامه سرویس دورهای خودرو گنجانده شود. اولین و سادهترین گام، بازدید منظم از سیمکشی و کانکتورهای مرتبط با سنسورها و واحد کنترل است، زیرا خوردگی، رطوبت یا اتصالات شل میتوانند باعث ایجاد اختلال در سیگنالها شوند. همچنین بررسی و تعویض مایع ترمز مطابق توصیه سازنده اهمیت دارد؛ مایع آلوده یا دارای رطوبت میتواند عملکرد ماژول هیدرولیکی را تحت تأثیر قرار دهد و موجب خوردگی داخلی یا کاهش نقطه جوش مایع ترمز شود.

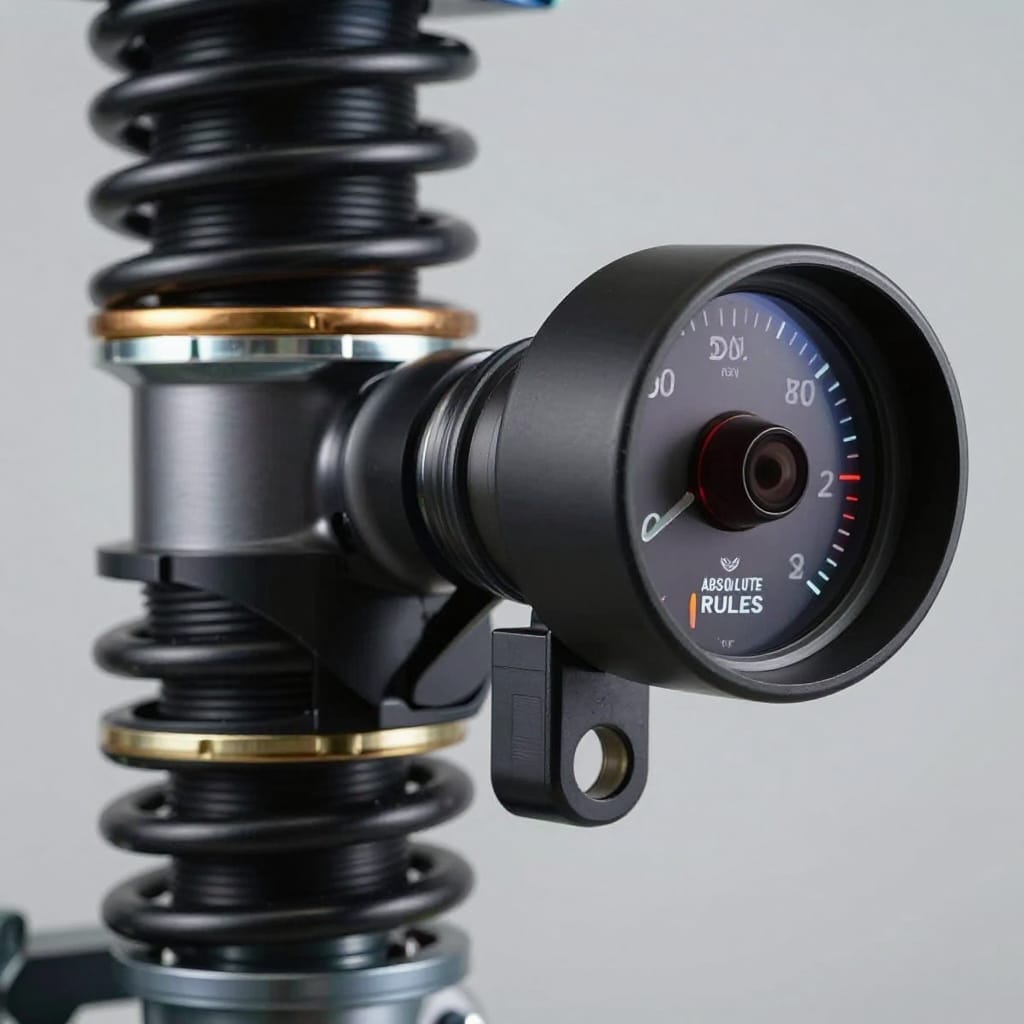

علاوه بر این، حفظ سلامت سنسورها از جمله سنسورهای سرعت چرخ و سنسور yaw ضروری است. این سنسورها باید از آلودگی و ضربه محافظت شده و در صورت نیاز تنظیم یا تعویض شوند. بسیاری از تولیدکنندگان توصیه میکنند که پس از تعویض قطعات وابسته به تعلیق یا ارتفاع خودرو، کالیبراسیون سنسورها انجام شود تا مقادیر مرجع با شرایط فیزیکی خودرو تطابق داشته باشند. رعایت این نکات ساده میتواند طول عمر عملکرد صحیح کنترل پایداری را به طور چشمگیری افزایش دهد.
نگهداری کنترل پایداری (ESP/ESC)؛ نکات عملی و برنامه زمانی
برای ضمانت عملکرد مطلوب کنترل پایداری (ESP/ESC)، یک برنامه نگهداری عملی شامل بازدید هر ۱۲ ماه یا هر ۲۰٬۰۰۰ کیلومتر (بسته به شرایط جاده و توصیه کارخانه) مناسب است. در بازدیدهای دورهای، تکنسین باید کدهای خطا را بررسی، وضعیت مایع ترمز را ارزیابی و عملگرها و سیمکشی را چک کند. اگر خودرو در محیطهای مرطوب یا پر گرد و غبار استفاده میشود، فواصل بازدید را کاهش دهید و در مناطقی که امکان نفوذ آب به بخشهای الکترونیکی وجود دارد، محافظت بیشتری اعمال کنید.
نکات عملی شامل استفاده از مایعات ترمز با مشخصات توصیهشده، جلوگیری از ضربه و لهشدگی حفاظهای حسگرها، و اجتناب از تغییرات غیرمجاز در ارتفاع تعلیق یا سایز چرخها است. تغییرات هندسی چرخ و تعلیق میتواند محاسبات ECU را مختل کند و ضرورت کالیبراسیون مجدد را به همراه داشته باشد. در صورت تشخیص هرگونه خطا، از دستکاری خودسرانه ماژولهای الکترونیکی بپرهیزید و تعمیر را به تکنسین مجاز بسپارید.
تستها و کالیبراسیون پس از تعمیر
پس از هر تعمیر یا تعویض قطعاتی که روی اطلاعات ورودی سیستم ESP/ESC تأثیر میگذارند، اجرای تستها و کالیبراسیونهای لازم ضروری است. این شامل کالیبراسیون سنسور زاویه فرمان، تنظیم صفر سنسور yaw و بازتنظیم پارامترهای ECU در صورت نیاز است. بسیاری از تجهیزات دیاگ پیشرفته قابلیت اجرای فرایندهای کالیبراسیون خودکار را دارند که با متصل شدن به شبکه CAN و ارسال دستورالعملهای لازم، پارامترهای مرجع را بروزرسانی میکنند.

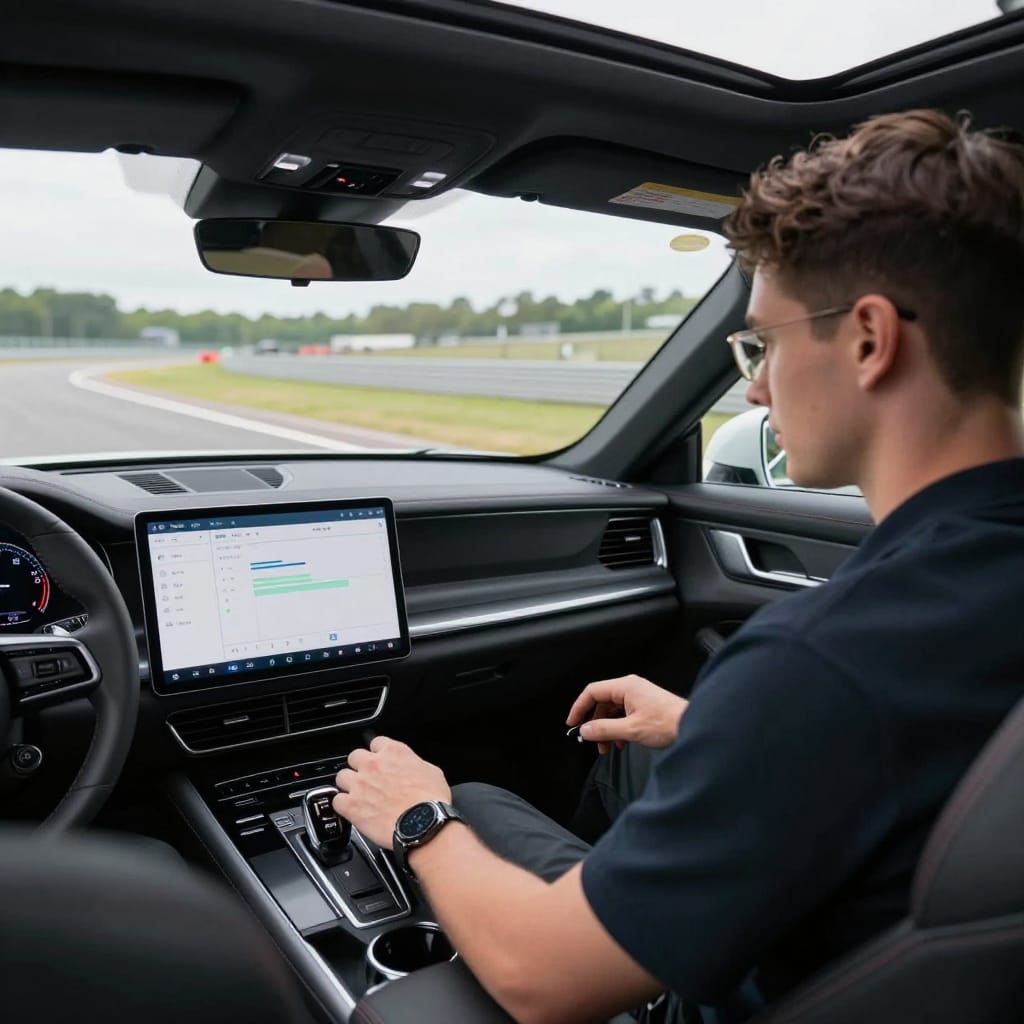

تستهای عملی روی مسیر کنترلشده (مانند پیست تست یا مکان دارای سطح صاف و امن) نیز بخشی از فرآیند تایید عملکرد است. این تستها شامل مانورهای پیچ، ترمز ناگهانی و شبیهسازی شرایط لغزندگی است تا رفتار سیستم در عمل ارزیابی شود. ضبط دادههای سنسوری در طی این تستها و مقایسه آنها با خروجی ECU کمک میکند تا نقاط ضعف احتمالی شناسایی شوند و در صورت نیاز تنظیمات نرمافزاری اصلاح گردد.
روشهای کالیبراسیون و ابزارهای مورد نیاز
کالیبراسیون سنسورها معمولاً با استفاده از دستگاه دیاگ سازگار و تجهیزات استنداری انجام میشود که شامل استند زاویه فرمان و ابزارهای اندازهگیری yaw است. برخی کالیبراسیونها نیاز به شرایط ایستا (خودرو روی سطح صاف، چرخها در موقعیت مستقیم) دارند و برخی دیگر در جریان تست رانندگی تنظیم میشوند. تکنسین باید اسناد فنی سازنده را رعایت کند، زیرا روشها و پارامترها بین برندها متفاوت است.
بهعنوان نکته عملی، پس از کالیبراسیون همیشه یک دور تست رانندگی کوتاه در محیط ایمن انجام دهید تا از عدم وجود کد خطا و رفتار نرمال سیستم اطمینان حاصل شود. ثبت دادهها و نگهداری گزارش سرویس به تکنسینهای بعدی کمک میکند تا تاریخچه سلامت سیستم را دنبال کنند و تصمیمات تعمیراتی بهتری بگیرند.
جمعبندی
در این راهنمای جامع دیدیم که کنترل پایداری (ESP/ESC) چگونه با ترکیب سنسورها، واحد کنترل و ماژول هیدرولیکی از خروج خودرو از مسیر و لغزش جلوگیری میکند. شناخت اجزا، علائم خرابی و روشهای نگهداری صحیح میتواند تفاوت چشمگیری در ایمنی رانندگی ایجاد کند. نگهداری منظم، بررسی کدهای خطا با دستگاه دیاگ و انجام کالیبراسیونهای توصیهشده پس از تعمیر یا تغییرات مکانیکی، از مهمترین اقداماتی هستند که مالکین و تکنسینها باید به آنها توجه کنند.
توصیه نهایی این است که در مواجهه با هرگونه هشدار یا تغییر در رفتار خودرو، بلافاصله بررسیهای لازم را انجام دهید و از تعمیرات خودسرانه و استفاده از قطعات غیرمجاز خودداری کنید. رعایت این نکات ساده میتواند عمر مفید کنترل پایداری (ESP/ESC) را افزایش دهد و ایمنی سرنشینان را در شرایط بحرانی حفظ نماید.
سوالات متداول
آیا روشن شدن چراغ ESP به معنای از کار افتادن کامل سیستم است؟
روشن شدن چراغ ESP معمولاً به معنای شناسایی یک خطا یا اختلال در سیستم است اما همواره به معنای از کار افتادگی کامل نیست. در برخی موارد سیستم ممکن است عملکرد محدود یا موقتی داشته باشد، مثلاً برخی الاستیکهای الکترونیکی غیرفعال شده و تنها بخشهایی از کنترل پایداری عملکرد خود را حفظ کنند. بررسی کدهای خطا با دستگاه دیاگ، ارزیابی وضعیت مایع ترمز، و چک کردن اتصالات الکتریکی معمولترین گامها برای تشخیص علت هستند. در صورت بروز چراغ هشدار، توصیه میشود از رانندگی در شرایط بحرانی خودداری کرده و در اولین فرصت به مرکز خدمات مجاز مراجعه کنید.
آیا میتوان سنسورهای ESP را خودم تعویض یا تنظیم کنم؟
تعویض فیزیکی برخی سنسورها مانند سنسور سرعت چرخ یا سنسور زاویه فرمان ممکن است به صورت مکانیکی ساده به نظر برسد، اما تنظیم و کالیبراسیون دقیق پس از نصب نیاز به ابزارهای تشخیصی و دانش فنی دارد. نصب نادرست یا عدم کالیبراسیون میتواند باعث ارسال سیگنالهای اشتباه به ECU و بدتر شدن عملکرد سیستم شود. بنابراین اگرچه تعویض مکانیکی امکانپذیر است، انجام کالیبراسیون توسط تکنسین مجاز و با استفاده از ابزارهای دیاگ توصیه میشود.
چه زمانی باید مایع ترمز را تعویض کنم تا ESP عملکرد بهتری داشته باشد؟
مایع ترمز بهمرور زمان رطوبت جذب کرده و نقطه جوش آن کاهش مییابد که میتواند عملکرد ماژول هیدرولیکی ESP را تحت تاثیر قرار دهد. اکثر سازندگان توصیه میکنند مایع ترمز هر دو سال یا طبق دفترچه راهنمای خودرو تعویض شود؛ در شرایط کاربری سخت یا رانندگی مکرر در مناطق مرطوب این فواصل باید کوتاهتر در نظر گرفته شوند. بررسی دورهای کیفیت مایع ترمز و سطح آن به همراه تعویض به موقع، از وقوع مشکلات هیدرولیکی و کاهش کارایی کنترل پایداری جلوگیری میکند.
آیا تغییر سایز رینگ یا ارتفاع تعلیق روی عملکرد کنترل پایداری تاثیر میگذارد؟
هر تغییری در سایز رینگ یا ارتفاع تعلیق میتواند پارامترهای دینامیکی خودرو از جمله شعاع چرخ، هندسه تعلیق و مرکز جرم را تغییر دهد؛ این موارد مستقیماً محاسبات ECU را تحت تأثیر قرار میدهند. در نتیجه در بسیاری از موارد بعد از تغییر سایز چرخ یا ارتفاع، نیاز به کالیبراسیون مجدد سنسورها و بازبینی تنظیمات ESP وجود دارد تا تناسب بین دادههای مرجع و وضعیت واقعی خودرو حفظ شود. برای جلوگیری از اختلال، پیش از هر تغییر مشورت با تکنسین و رعایت استانداردهای سازنده توصیه میشود.
آیا همه خودروهای جدید به صورت استاندارد مجهز به ESP هستند؟
در سالهای اخیر کنترل پایداری به عنوان یک فناوری ایمنی ضروری در بسیاری از بازارها به صورت استاندارد برای اغلب خودروهای جدید اجباری شده است، اما این موضوع بسته به کشور و رده قیمتی خودرو متفاوت است. در خودروهای اقتصادی ممکن است نسخههای سادهتری از سیستم موجود باشد یا تجهیزات تکمیلی آن محدودتر باشند. بهتر است هنگام خرید خودرو، مشخصات ایمنی و حضور سیستم کنترل پایداری را در لیست امکانات بررسی کنید و در صورت امکان مدلهایی با امکانات ایمنی جامعتر انتخاب نمایید.
هزینه متوسط تعمیر یا تعویض قطعات ESP چقدر است و چه عواملی تعیینکننده است؟
هزینه تعمیرات مرتبط با ESP بسته به نوع مشکل بسیار متغیر است؛ تعویض یک سنسور سرعت چرخ هزینه نسبتاً پایینتری دارد در حالی که تعویض ماژول هیدرولیکی یا ECU هزینه بالاتری خواهد داشت. عوامل تعیینکننده شامل برند و مدل خودرو، قیمت قطعات اصلی یا غیر اورجینال، پیچیدگی فرآیند و نیاز به کالیبراسیون تخصصی است. برای برآورد دقیقتر بهتر است پس از تشخیص کد خطا و بررسی توسط تکنسین، فاکتور قطعات و نیروی کار دریافت شود.
