انواع توربوشارژر و تفاوت‌های عملکردی (ساده، twin-scroll، VGT)

انواع توربوشارژر در طراحی‌ها و پیاده‌سازی‌های مختلف، تأثیر مستقیمی بر پاسخ گشتاور، کارایی سوخت و رفتار موتور در دورهای گوناگون دارند. در این مقاله مقایسه‌ای فنی و کاربردی بین انواع توربوشارژر انجام می‌دهیم تا خواننده بتواند تفاوت‌های عملکردی میان مدل‌های ساده، twin-scroll و VGT را درک کرده و بر اساس نیازهای رانندگی یا صنعتی انتخاب مناسبی داشته باشد.

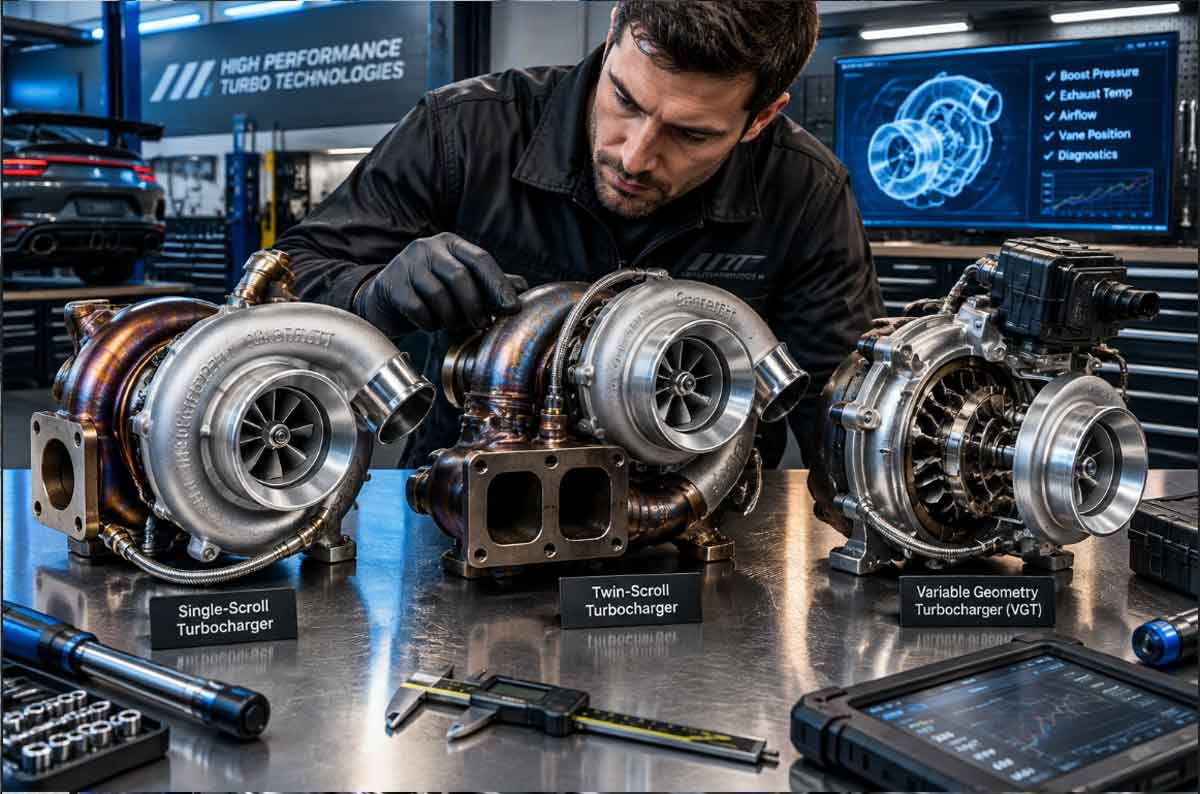

انواع توربوشارژر

در دسته‌بندی کلی، انواع توربوشارژر شامل طراحی‌های سنتی یا ساده (Single-scroll)، توربوشارژرهای دوکاناله یا twin-scroll و توربوشارژرهای با آرایش هندسه متغیر (VGT یا Variable Geometry Turbocharger) است. هر یک از این طراحی‌ها نقاط قوت و ضعف خود را دارند و بسته به معیارهایی مانند پاسخ در دورهای پایین، بیشینه توان، پیچیدگی ساخت و هزینه نگهداری، انتخاب مناسب متفاوت خواهد بود. شناخت پایه‌ای از رفتار سیال گازهای اگزوز، دینامیک توربین و نحوه هدایت پالس‌های خروجی از سیلندرها برای درک بهتر تفاوت‌ها ضروری است.

نمونه‌های تجاری و صنعتی انواع توربوشارژر نشان می‌دهد که در خودروهای شهری و موتورهای کوچک، طراحی‌های twin-scroll و VGT به دلیل بهبود پاسخ در دورهای پایین محبوب شده‌اند، در حالی که در کاربردهای ساده و برخی خودروهای اقتصادی، توربوشارژر ساده به خاطر هزینه کمتر و سادگی نگهداری استفاده می‌شود. در ادامه هر نوع را با جزئیات فنی، مثال‌های عملی، نکات نگهداری و معیارهای انتخاب بررسی خواهیم کرد.

تعریف و اصول پایه

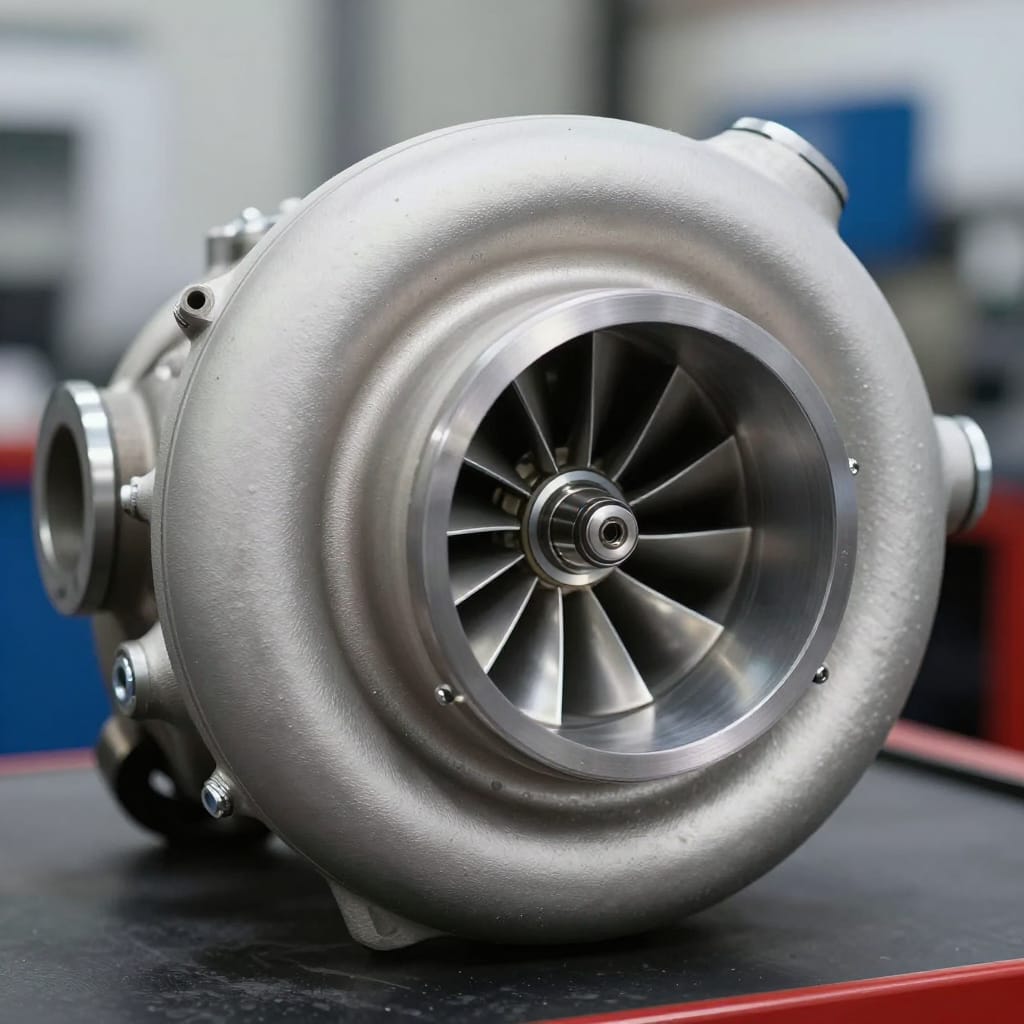

توربوشارژر به‌عنوان یک کمپرسور گاز محرک از انرژی گازهای خروجی موتور برای فشرده‌سازی هوای ورودی استفاده می‌کند. اساس عملکرد شامل یک توربین چرخان که به‌وسیله جریان اگزوز راه‌اندازی می‌شود و از طریق شفت به کمپرسور متصل است. طراحی‌های متفاوت انواع توربوشارژر، بر سر نحوه مدیریت جریان اگزوز، هندسه پره‌ها و مسیر گازها متمرکز هستند. در مدل‌های ساده، یک ورودی واحد برای توربین وجود دارد و پالس‌های اگزوز با هم ترکیب می‌شوند؛ در مدل‌های twin-scroll، پالس‌ها از سیلندرها به‌طور مجزا هدایت و از مزایای تفکیک پالس استفاده می‌شود؛ در VGT، زاویه یا هندسه پره‌های راهنمای توربین قابل تغییر است تا پاسخ به دور و فشار اگزوز بهینه شود.

درک این اصول پایه حیاتی است چون تصمیم طراحی روی پارامترهایی مثل تأخیر توربو (turbo lag)، حداکثر فشار تراکمی و پایداری حرارتی تاثیر می‌گذارد. برای مثال در دورهای پایین موتور که انرژی گازهای خروجی محدود است، هندسه‌ای که بتواند با فشارهای پایین کارایی بهتری ارائه دهد، مزیت عملی خواهد داشت.

پیشینه تاریخی و تکامل

استفاده از توربوشارژرها از دهه‌های پیش در موتورهای دیزل و هواپیماها آغاز شد و با پیشرفت مواد و محاسبات سیالاتی، انواع پیچیده‌تری پدیدار شدند. نخستین طراحی‌ها معمولاً ساده بودند و هدف اصلی افزایش تراکم هوا برای افزایش توان و کارایی سوخت بود. با افزایش نیاز به پاسخ‌دهی بهتر، دوکاناله‌سازی ورودی اگزوز (twin-scroll) معرفی شد تا مزایای تفکیک پالس‌های اگزوز را استفاده کند و سپس با رشد الکترونیک و کنترل‌های فعال، VGTها به بازار آمدند که به موجب آن می‌توانند در شرایط کاری مختلف هندسه توربین را تغییر دهند.

تحولات اخیر شامل ترکیب توربوشارژرها با سیستم‌های الکترونیکی مدیریت سوخت و حتی توربوشارژرهای برقی (e-turbo) هستند که در آینده نزدیک ممکن است با انواع سنتی تلفیق شوند تا تأخیر کمتر و کنترل دقیق‌تری ارائه دهند. این پیشرفت‌ها به مهندسین امکان می‌دهد تا از میان انواع توربوشارژر، پیکربندی مناسب را متناسب با اهداف انتشار، اقتصاد مصرف سوخت و تجربه رانندگی انتخاب کنند.

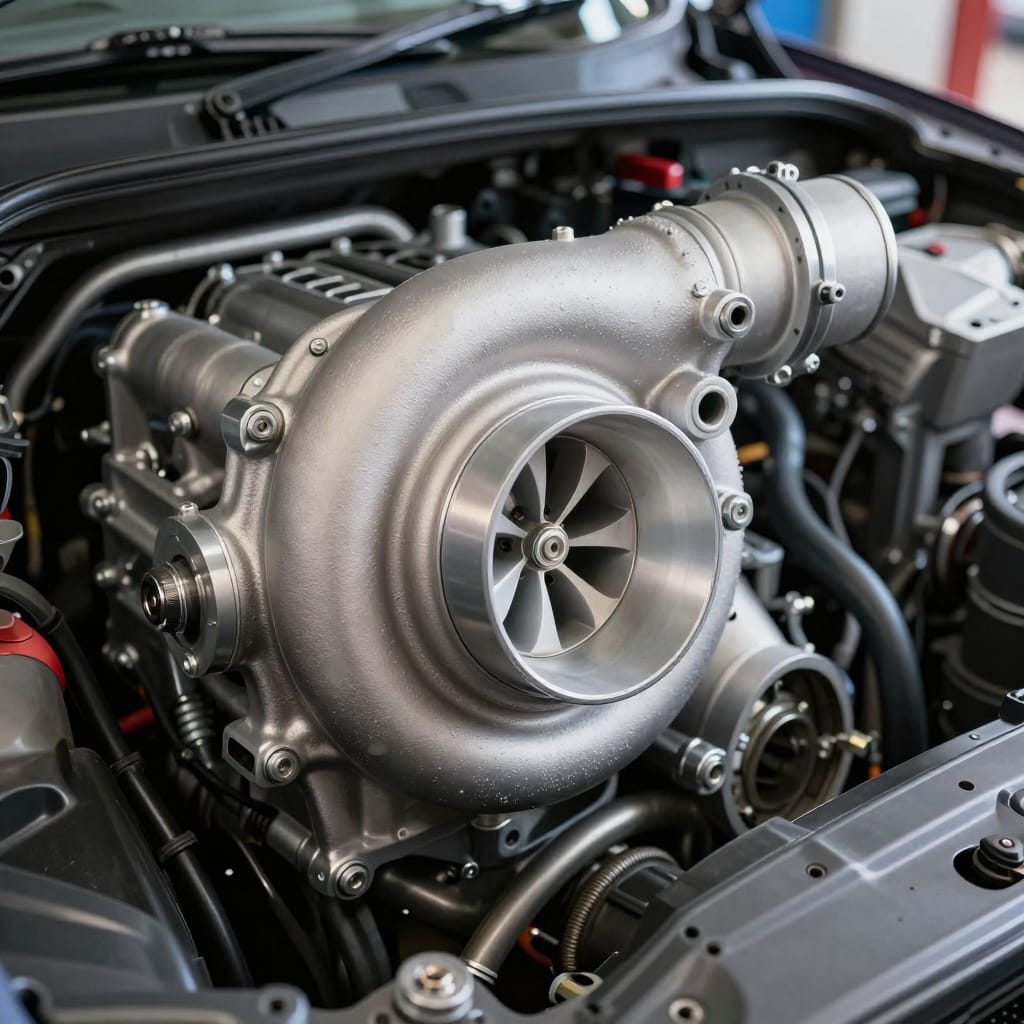

توربوشارژر ساده (Single-scroll)

انواع توربوشارژر ساده یا Single-scroll یکی از پایه‌ای‌ترین طراحی‌ها در بین توربوهاست و در کاربردهایی که هزینه و سادگی نگهداری حرف اول را می‌زند همچنان محبوب است. در طراحی ساده، یک محفظه ورودی یکپارچه برای توربین وجود دارد و تمامی پالس‌های اگزوز وارد یک کانال و سپس به پره‌های توربین برخورد می‌کنند؛ این موضوع ساختار را ساده می‌کند اما از دیدگاه کنترل پالس کارایی بهینه در دورهای پایین را کاهش می‌دهد.

این نوع طراحی برای موتورهای با حجم کوچک تا متوسط یا در کاربردهای صنعتی که تغییرات دور ناگهانی کمتر است، مزایایی مانند قیمت کمتر، سهولت تعویض و تعمیر پذیری بالاتر دارد. اگرچه در دورهای پایین تا متوسط، ممکن است با تست‌های رانندگی شاهد تأخیر توربو یا پاسخ آهسته باشیم، اما با تنظیم نسبت تراکم و انتخاب سایز مناسب می‌توان عملکرد کلی مناسبی بدست آورد. به‌علاوه، از منظر نگهداری، توربوشارژرهای ساده معمولاً حساسیت کمتری به رسوبات حرارتی و پیچیدگی مکانیکی دارند که هزینه‌های سرویس را پایین می‌آورد.

ویژگی‌های فنی و مثال‌های کاربردی

از دید فنی، توربوشارژر ساده معمولاً دارای کمپرسور و توربین با هندسه ثابت است. نسبت تراکم و قطر چرخ‌های توربین-کمپرسور (A/R ratio) تعیین‌کننده محدوده عملکرد آن‌ها است. برای مثال در یک خودرو کوچک شهری با موتور 1.4 لیتر، نصب یک توربوشارژر ساده با اندازه متناسب می‌تواند توان و کشش قابل قبولی فراهم آورد بدون نیاز به سیستم‌های کنترل پیچیده. در خودروهای دیزل سنگین یا کاربردهای صنعتی که پایداری در محدوده دور مشخصی مهم است، همچنان این نوع انتخاب اقتصادی و منطقی به شمار می‌آید.

در عمل، گزینه‌های ارتقای این نوع شامل استفاده از wastegate خارجی یا داخلی برای کنترل بوست و استفاده از بلبرینگ‌های سرامیکی یا ساختارهای با تحمل حرارتی بالاتر است تا عمر و کارایی در شرایط سخت بهبود یابد. مثال عملی: در سرویس اتوبوس‌های شهری که دوام و هزینه نگهداری بالاتر از پاسخ تشنه به شتاب است، توربوشارژر ساده گزینه‌ای منطقی محسوب می‌شود.

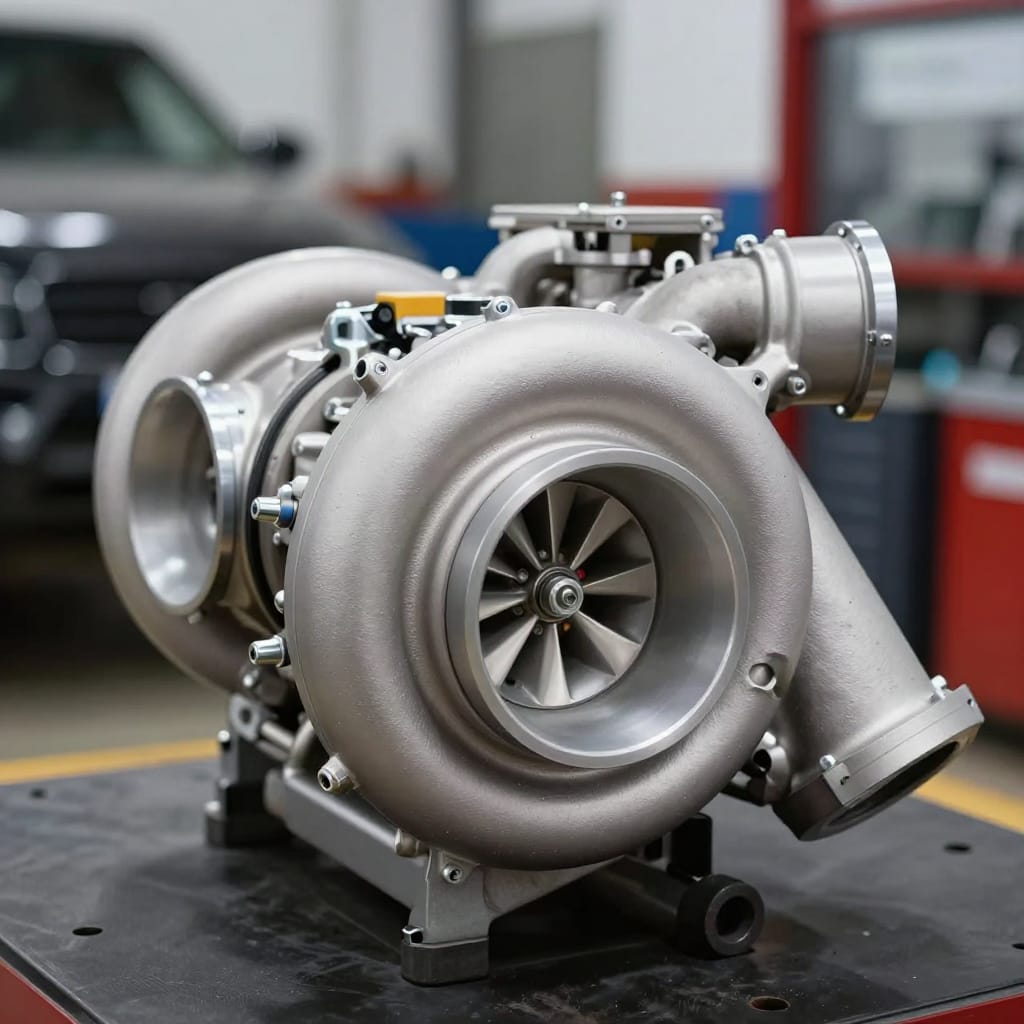

توربوشارژر Twin-scroll

توربوشارژر twin-scroll با هدف بهبود پاسخ در دورهای پایین و کاهش تداخل پالس‌های اگزوز طراحی شده است. در این سیستم، مسیر ورودی گازهای خروجی به صورت دو کانال جداگانه تا ورود به توربین حفظ می‌شود و معمولاً هر کانال پالس‌های مربوط به گروهی از سیلندرها را هدایت می‌کند. با تفکیک پالس‌ها، برخورد گازها در ورودی توربین منظم‌تر و با اتلاف کمتر انرژی صورت می‌گیرد که منجر به افزایش راندمان در دورهای پایین و میانی می‌شود.

مزیت اصلی twin-scroll کاهش تأخیر توربو و بهبود پیک گشتاور در محدوده دورهای عملیاتی معمول خودروهای سواری است. این طراحی به‌خصوص در موتورهای خطی یا V شکل با ترتیب احتراق مشخص که امکان تفکیک پالس‌ها وجود دارد، عملکرد قابل توجهی نشان می‌دهد. در نتیجه، تولیدکنندگان خودروهای با هدف بهبود کشش و کاهش مصرف سوخت در رانندگی شهری به این طراحی گرایش پیدا کرده‌اند.

نحوه کارکرد و مزایا در رانندگی روزمره

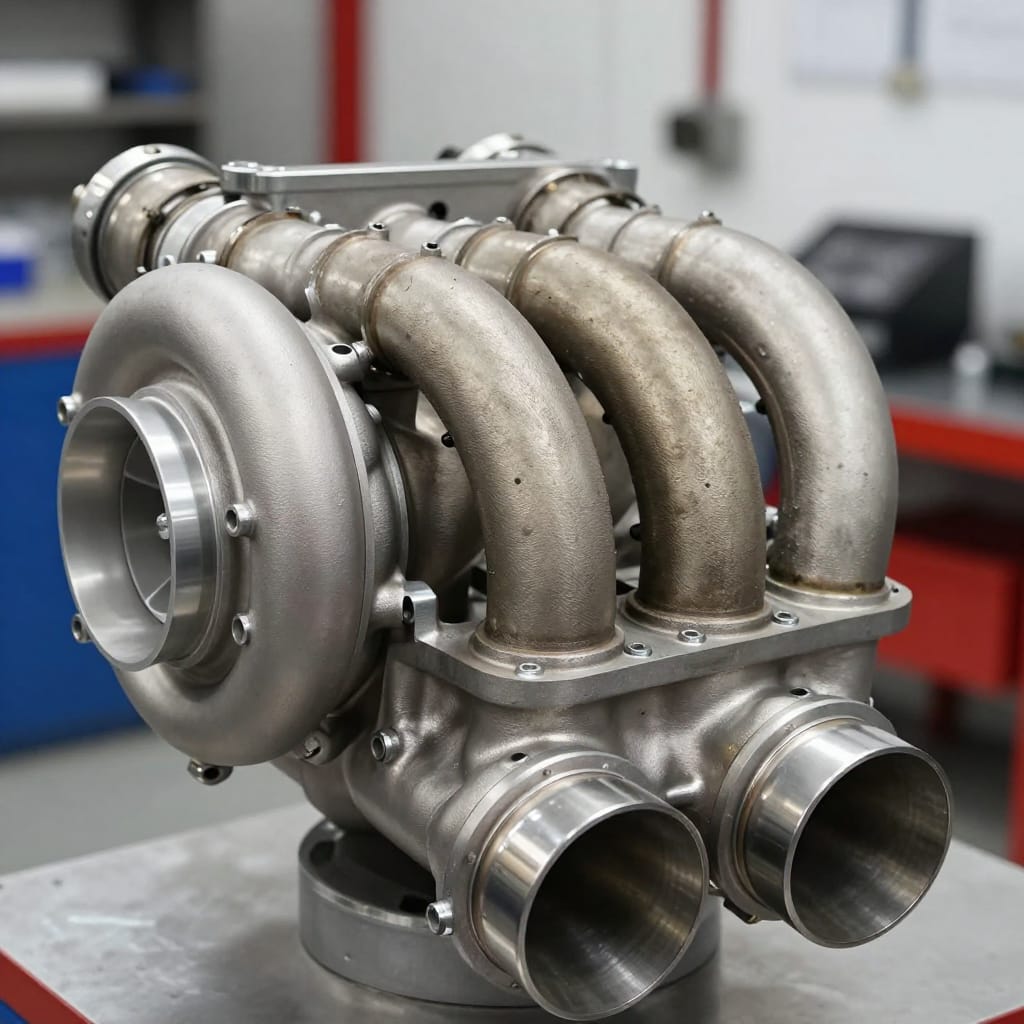

تفکیک مسیرهای اگزوز به دو کانال باعث می‌شود پالس‌های فشار از یکدیگر مداخله نکنند و انرژی موج‌های فشار به شکل بهینه‌تری وارد توربین شوند. این رفتار، در عمل منجر به افزایش گشتاور در دورهای پایین و کاهش نیاز به دورگیری پیش از دریافت شتاب مناسب می‌شود. برای رانندگان شهری و کسانی که با توقف و حرکت مکرر سروکار دارند، این معنا را دارد که شتاب اولیه بهبود یافته و نیازی به فشار بیشتر پدال گاز نیست، که در نتیجه مصرف سوخت کاهش می‌یابد.

از لحاظ فنی، استفاده از منیفولد اگزوز طراحی‌شده برای twin-scroll و زمان‌بندی مناسب احتراق برای حفظ پالس‌های تفکیک شده ضروری است. همچنین نصب صحیح و همراستا کردن کانال‌ها در خروجی سرسیلندر از موارد کلیدی برای بهره‌برداری بهینه است. در مثال کاربردی، بسیاری از مدل‌های موتور کوچک و متوسط نوین از این ساختار بهره می‌برند تا تعادلی بین هزینه و تجربه رانندگی بهتر برقرار کنند.

توربوشارژر متغیر (VGT)

توربوشارژر متغیر یا VGT یکی از پیشرفته‌ترین انواع توربوشارژر است که امکان تغییر هندسه مسیر جریان در مقابل توربین را فراهم می‌کند. با تنظیم زاویه یا هندسه پره‌های راهنمای توربین، VGT می‌تواند در شرایط مختلف کاری موتور بهینه‌سازی شود؛ در دورهای پایین، پره‌ها هندسه‌ای ایجاد می‌کنند که سرعت گاز روی پره‌ها افزایش یابد و در دورهای بالا هندسه بازتر می‌شود تا جلوگیری از بیش‌فشار (overboost) و کاهش پمپ کاری رخ دهد.

این قابلیت موجب کاهش تأخیر توربو، افزایش پاسخ در دور پایین و بهبود کارایی در طیف وسیعی از شرایط بهره‌برداری می‌شود. VGTها به‌ویژه در موتورهای دیزلی مدرن محبوبند چون پاسخ سریع و کنترل دقیق فشار بوست باعث کاهش انتشار آلاینده‌ها و بهبود مصرف سوخت می‌شود. با این حال، پیچیدگی مکانیکی و نیاز به کنترل الکترونیکی دقیق، هزینه اولیه و نگهداری را افزایش می‌دهد.

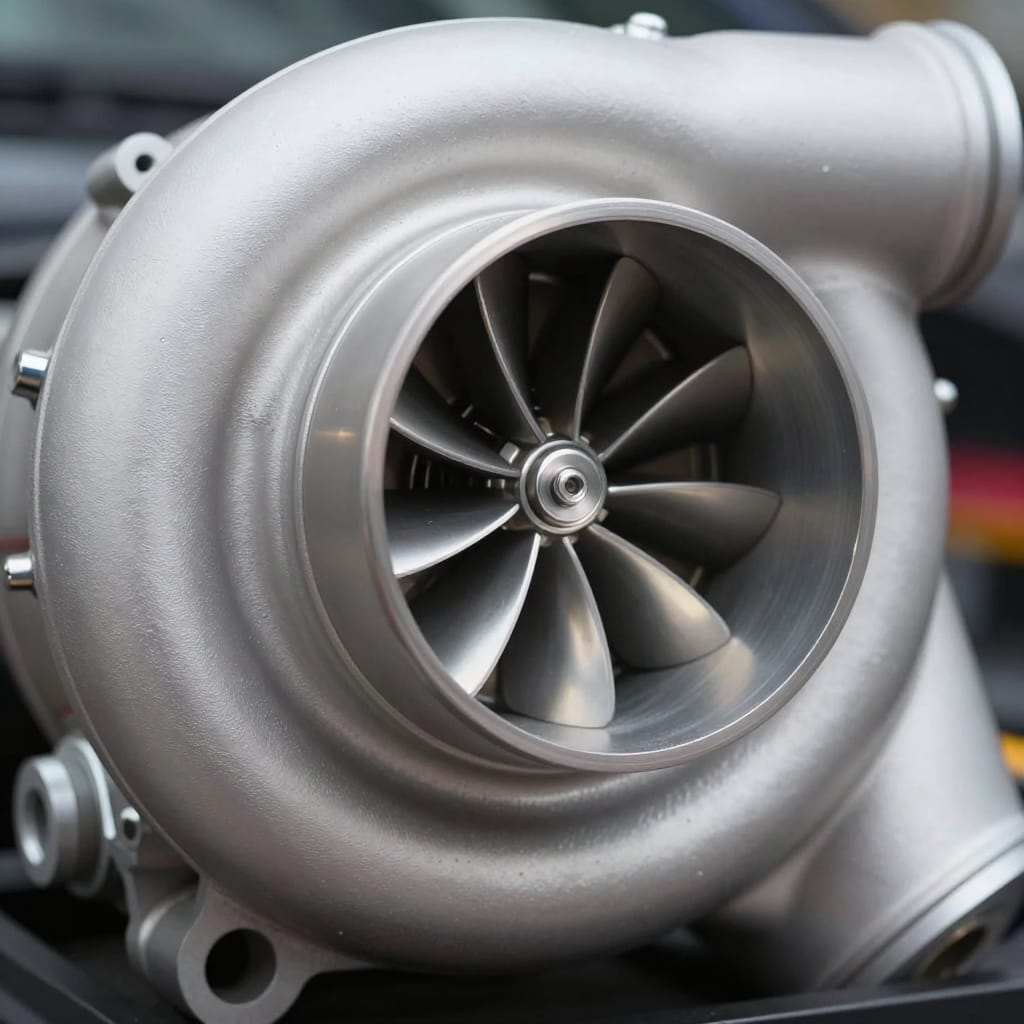

اجزا و کنترل الکترونیکی

اجزای کلیدی VGT شامل مجموعه پره‌های راهنما (nozzle vanes)، مکانیزم عملگر (اکچویتور) و واحد کنترل الکترونیکی است. حسگرهای فشار و سرعت موتور اطلاعات را به ECU منتقل می‌کنند و ECU با محاسبات لحظه‌ای زاویه مناسب پره‌ها را تعیین می‌کند. این چرخه کنترلی به VGT اجازه می‌دهد تا پاسخ را همگام با نیاز راننده و شرایط محیطی تنظیم کند و بازدهی بهینه را فراهم سازد.

در عمل، نگهداری VGT نیازمند توجه به کیفیت روغن، جلوگیری از گرفتگی رسوبات و بررسی عملکرد اکچویتور است. در محیط‌های با سوخت نامرغوب یا با ذرات معلق زیاد، احتمال گیر کردن پره‌ها یا ایجاد خوردگی بالاتر است که می‌تواند به کاهش عملکرد منجر شود. توصیه عملی: در سرویس‌های دوره‌ای به وضعیت راهنماها و عملکرد اکچویتور توجه کنید و در صورت مشاهده تأخیر یا نوسان فشار بوست، عیب‌یابی الکترونیکی و مکانیکی انجام دهید.

مقایسه عملکردی: مزایا و معایب

در این بخش به‌صورت مستقیم مزایا و معایب انواع توربوشارژر را مقایسه می‌کنیم تا خواننده بتواند تصمیم آگاهانه‌تری بگیرد. معیارهای کلیدی شامل پاسخ در دور پایین (turbo lag)، حداکثر توان، پیچیدگی نگهداری، هزینه، دوام حرارتی و تطابق با استانداردهای انتشار است. جدول زیر یک جمع‌بندی فنی و مقایسه‌ای فراهم می‌کند که برای مهندسان و علاقه‌مندان قابل استفاده است.

برای مقایسه دقیق‌تر، توجه کنید که انتخاب مناسب به پارامترهای عملیاتی موتور و توقعات رانندگی بستگی دارد: آیا اولویت مصرف سوخت و انتشار کمتر است، یا نیاز به حداکثر توان؟ آیا بودجه برای نگهداری پیشرفته وجود دارد؟ پاسخ این سوالات تعیین‌کننده نوع مناسب خواهد بود.

تحلیل فنی و نکات عملی

در عمل، اگر هدف شما افزایش توان با بودجه محدود است، توربوشارژر ساده و تنظیم دقیق آن می‌تواند نتیجه مناسبی بدهد. اگر نیاز به تجربه رانندگی شهری بهتر با کشش مناسب دارید، twin-scroll گزینه مناسبی است زیرا مزایای پاسخ در دور پایین را بدون افزایش پیچیدگی بیش از حد ارائه می‌دهد. در شرایطی که کنترل دقیق بوست و حداقل تاخیر اهمیت دارد — مانند خودروهای دیزلی سنگین یا خودروهای با استانداردهای انتشار سختگیرانه — VGT با وجود هزینه بیشتر، انتخاب هوشمندانه‌ای است.

نکته عملی: برای نصب ارتقاء، توجه به مواردی مانند تطابق منیفولد اگزوز، مدیریت حرارتی، و سیستم روغن‌کاری ضروری است. هر گونه تغییر در مشخصات توربو باید با اصلاح مدیریت موتور (ECU remap) یا تعیین پارامترهای ایمن برای فشار بوست همراه باشد تا از آسیب موتور جلوگیری شود.

کاربردها و انتخاب مناسب برای خودروها

انتخاب بین انواع توربوشارژر بستگی به نوع کاربرد خودرو، اولویت‌های مصرف‌کننده و محدودیت‌های فنی دارد. برای خودروهای شهری کوچک که هزینه و اطمینان‌پذیری اولویت دارند، توربوشارژر ساده اقتصادی است. برای خودروهای سواری با هدف تجربه رانندگی متعادل و مصرف سوخت بهتر در شرایط واقعی، twin-scroll تعادل مناسبی بین هزینه و عملکرد فراهم می‌کند. برای خودروهای سنگین، وانت‌های کاری و موتورها با نیاز به پاسخ سریع و بازدهی بالا در محدوده وسیع دور، VGT مناسب‌ترین گزینه است.

در انتخاب عملی، باید به مواردی چون نوع سوخت، شرایط محیطی (دما و ارتفاع)، الزامات نگهداری و هزینه‌های بلندمدت توجه شود. به‌عنوان مثال، در مناطق با هوای گرم یا ارتفاع بالا، عملکرد کمپرسور و قابلیت خنک‌کنندگی نقش مهمی در انتخاب دارد و ممکن است نیاز به اینترکولر بزرگ‌تر یا مجموعه‌های خنک‌کننده اضافی باشد.

مثال‌های عملی و راهنمای انتخاب

مثال 1: خودرو شهری 1.2 لیتری — هدف: کاهش مصرف و افزایش کشش شهری. پیشنهاد: توربوشارژر twin-scroll با اینترکولر مناسب برای بهبود پاسخ در دورهای پایین و کاهش نیاز به دورگیری مزاحم. مثال 2: وانت کارگاهی با بار متناوب — هدف: پایداری و دوام. پیشنهاد: VGT برای کنترل بوست و بهینه‌سازی در طیف بارهای مختلف. مثال 3: پروژه تیونینگ سطح پایه — هدف: افزایش قدرت بدون هزینه بالا. پیشنهاد: توربوشارژر ساده با اصلاح مدیریت موتور و ارتقای سیستم سوخت‌رسانی.

نکات فنی: پیش از هر تعویض یا ارتقا، تحلیل جریان هوای موتور، ظرفیت سیستم روغن‌کاری و استحکام داخلی موتور (مثل نسبت تراکم و کالیبراسیون ECU) را بررسی کنید. در نهایت، انتخاب باید بر پایه ترکیب نیازهای عملکردی، هزینه‌های نگهداری و سازگاری فنی انجام شود تا از بروز مشکلات بلندمدت جلوگیری شود.

جمع‌بندی

در این مقاله تلاش شد تا تفاوت‌های اساسی میان انواع توربوشارژر شامل مدل ساده، twin-scroll و VGT به‌صورت دقیق و کاربردی بیان شود. انواع توربوشارژر در طراحی‌های مختلف، تعادل‌های متفاوتی بین پاسخ در دور پایین، حداکثر توان، پیچیدگی مکانیکی و هزینه ارائه می‌دهند؛ لذا انتخاب بهینه نیازمند مشخص کردن اولویت‌ها و شرایط کاری است. توربوشارژر ساده گزینه‌ای اقتصادی و قابل اعتماد است، twin-scroll برای بهبود پاسخ و کاهش تاخیر در خودروهای شهری مناسب است و VGT برای کنترل دقیق بوست و عملکرد بهینه در طیف وسیعی از دورها بهترین عملکرد را دارد.

توصیه نهایی این است که پیش از اتخاذ هر تصمیم برای تعویض یا ارتقاء، پارامترهای فنی موتور، شرایط بهره‌برداری و بودجه بلندمدت را ارزیابی کنید. در صورتی که هدف شما کاهش مصرف سوخت و بهبود کشش شهری است، انواع توربوشارژر twin-scroll یا VGT بسته به بودجه می‌توانند انتخاب بهتری باشند؛ اما اگر سادگی و هزینه نگهداری اولویت دارد، توربوشارژر ساده کفایت می‌کند. همچنین رعایت نکات نگهداری مانند کیفیت روغن، سرویس دوره‌ای و بررسی منیفولد اگزوز در افزایش عمر و کارایی توربو بسیار موثر است.

سوالات متداول

آیا نصب توربوشارژر باعث افزایش مصرف سوخت می‌شود یا آن را کاهش می‌دهد؟

نصب انواع توربوشارژر اصولاً هدفش افزایش تراکم هوا و در نتیجه افزایش توان است، اما تأثیر آن بر مصرف سوخت به نحوه استفاده بستگی دارد. اگر توربو برای افزایش توان استفاده شود و راننده فشار بیشتری به پدال گاز وارد کند، مصرف سوخت افزایش می‌یابد. اما در کاربردهای بهینه‌سازی شده که هدف افزایش بازده حرارتی و استفاده از بوست برای کاهش دور موتور در شرایط مشابه است، می‌توان کاهش مصرف سوخت را نیز تجربه کرد. بنابراین نتیجه عملی بستگی به کالیبراسیون ECU و رفتار راننده دارد.

چه عواملی در انتخاب بین twin-scroll و VGT تعیین‌کننده است؟

انتخاب بین twin-scroll و VGT با توجه به اولویت‌های عملکردی و بودجه انجام می‌شود. اگر هدف بهبود پاسخ در دور پایین با هزینه متوسط است و ترتیب احتراق موتور اجازه تفکیک پالس‌ها را می‌دهد، twin-scroll گزینه منطقی است. در صورتی که نیاز به کنترل دقیق بوست در طیف وسیعی از دورها، کاهش آلایندگی و بهترین پاسخ ممکن دارید و هزینه و نگهداری پیشرفته قابل قبول است، VGT مناسب‌تر خواهد بود. همچنین شرایط محیطی و نوع سوخت نیز در این تصمیم‌گیری مؤثرند.

آیا نگهداری VGT خیلی پیچیده‌تر از توربوشارژر ساده است؟

بله، VGT به علت داشتن اجزای متحرک بیشتر و نیاز به کنترل الکترونیکی دقیق حساس‌تر است. پره‌های متحرک، اکچویتور و مدارهای کنترلی نیاز به بررسی دوره‌ای دارند و کیفیت روغن و پاکی کانال‌های اگزوز در عملکرد صحیح نقش حیاتی ایفا می‌کند. در محیط‌هایی با سوخت نامرغوب یا آلودگی بالا، احتمال گیر کردن پره‌ها یا آسیب مکانیکی بیشتر است؛ بنابراین سرویس دوره‌ای دقیق‌تر و استفاده از روغن با مشخصات توصیه‌شده ضروری است.

آیا می‌توانم توربوشارژر را خودم تعویض یا ارتقا دهم؟

تعویض یا ارتقای توربوشارژر نیازمند مهارت فنی و درک سیستم موتور است. مواردی مانند تطابق منیفولد اگزوز، سیستم روغن‌کاری، مسیرهای خنک‌کننده و کالیبراسیون ECU اهمیت دارند. بدون اصلاحات مناسب در مدیریت موتور، افزایش فشار بوست می‌تواند منجر به آسیب به موتور شود. اگر تجربه فنی و ابزارهای لازم را ندارید، توصیه می‌شود از تکنسین مجرب یا کارگاه تخصصی برای نصب و تنظیم استفاده کنید تا خطرات و هزینه‌های احتمالی کاهش یابد.

چگونه می‌توان از عمر توربوشارژر محافظت کرد؟

برای افزایش عمر انواع توربوشارژر، به چند نکته کلیدی توجه کنید: استفاده از روغن موتور با کیفیت و تعویض به موقع، پرهیز از خاموش کردن ناگهانی موتور پس از رانندگی سنگین (برای خنک شدن توربو)، بررسی و پاک‌سازی فیلترهای هوا و اگزوز و انجام سرویس‌های دوره‌ای برای تشخیص نشتی یا خوردگی. همچنین استفاده از اینترکولر مناسب و کنترل دما می‌تواند از آسیب حرارتی جلوگیری کند. در VGTها، بررسی عملکرد اکچویتور و پاک‌سازی مسیرهای پره‌ها اهمیت ویژه‌ای دارد.
