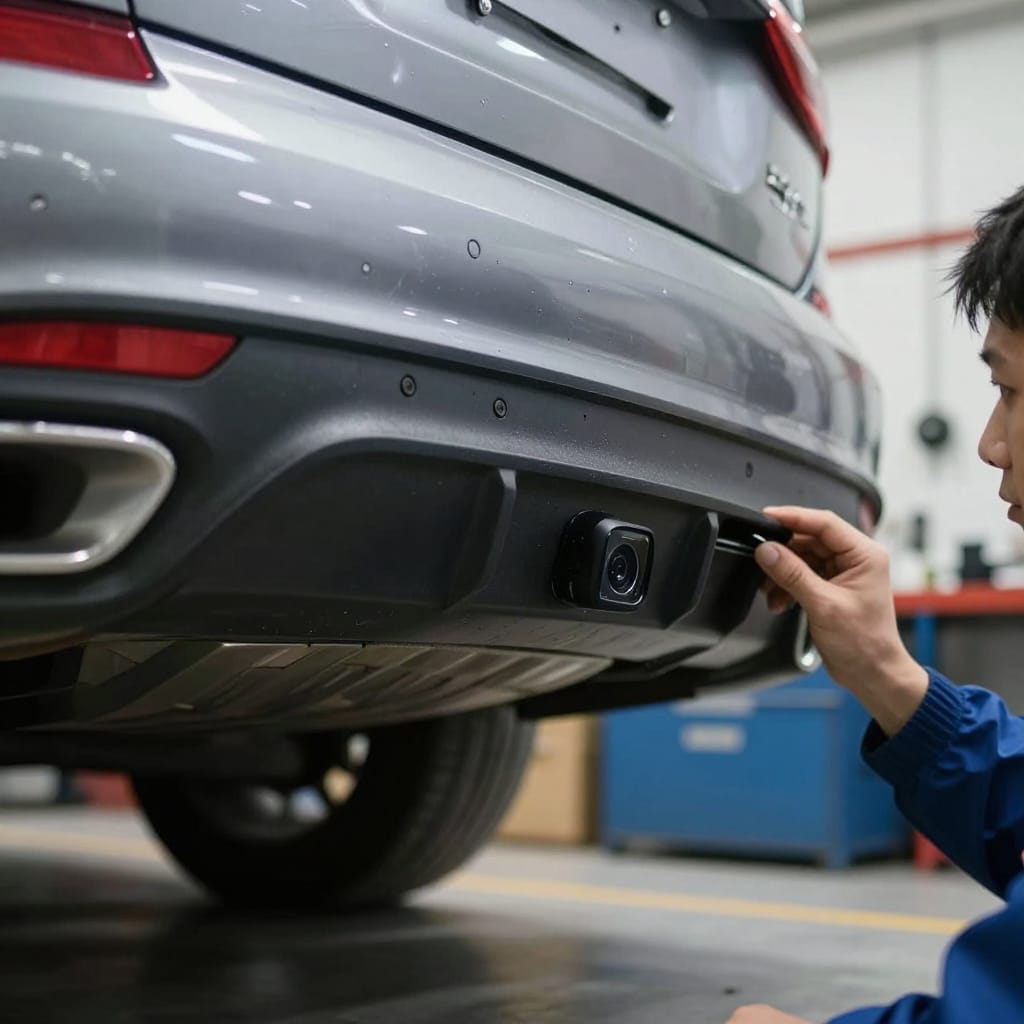

عیبیابی سنسور پارک و دوربین دید عقب باید بهصورت سیستماتیک و منظم انجام شود تا پیش از هر اقدامی علت واقعی مشکل مشخص و از انجام هزینههای غیرضروری جلوگیری شود. در این راهنمای تخصصی، روشهای تشخیص علائم، ابزارهای مورد نیاز، گامهای تست فیزیکی و الکترونیکی، نکات کالیبراسیون و رفع خطاهای متداول را بهصورت عملی و قابل اجرا توضیح میدهیم تا تکنسینها و مالکان خودرو بتوانند با اطمینان بیشتری دست به عیبیابی بزنند.
عیبیابی سنسور پارک و دوربین دید عقب: علائم هشدار و تشخیص اولیه
اولین گام در فرایند عیبیابی سنسور پارک و دوربین دید عقب، شناسایی دقیق علائم و جداسازی مشکل از سایر قطعات مرتبط است. علائم ممکن است شامل عدم نمایش تصویر روی صفحه، هشدارهای صوتی یا نمایش اشتباه فاصله، قطع و وصل ناگهانی صدا یا تصویر، نمایش خطوط راهنما نامتعارف و یا پیغام خطا روی داشبورد باشد. در برخی موارد، خرابی ظاهری مانند شکستگی بدنه سنسور یا وجود آلودگی و خوردگی نیز بهراحتی قابل مشاهده است و باید بهعنوان نشانه اولیه مورد توجه قرار گیرد.
برای تشخیص اولیه، خودرو را در محیطی آرام و امن پارک کنید و هنگام تست تمامی سیستمهای کمکی و حسگرها را خاموش و روشن کنید تا مطمئن شوید مشکل وابسته به تنظیم نرمافزاری موقتی نیست. نکته عملی: ابتدا باتری خودرو را بررسی کنید تا ولتاژ تغذیه سیستم در محدوده مناسب باشد. ولتاژ نامناسب میتواند سبب اختلال در عملکرد سنسورها و دوربین شود. مثال عملی: در یک دستگاه که تصویر قطع و وصل میشود، بسیاری از تکنسینها با اتصال موقت باتری به یک منبع تثبیتشده توانستهاند تشخیص دهند که مشکل از تغذیه یا از خود دوربین است.
علائم رایج خرابی سنسور پارک
سنسورهای پارک معمولاً از نوع اولتراسونیک یا فوتوالکتریک هستند و خرابی آنها بهصورت هشدارهای نادرست، عدم تشخیص مانع یا فعال شدن مداوم آلارم بدون وجود مانع ظاهر میشود. اگر سنسورها در هوای مرطوب یا پس از شستن خودرو مشکلدار شدند، احتمال وجود تجمع رطوبت داخل محفظه یا خوردگی در کانکتورها بالاست. روش تخصصی: تست مقاومت داخلی سنسور با اهممتر در حالت باز و بسته، و مقایسه نتایج با مقادیر مرجع کارخانهای میتواند محل دقیق خرابی را نشان دهد. پس از تست الکتریکی، تست عملکردی با قرار دادن مانع مشخص در فواصل معین و ضبط پاسخهای آلارم بهصورت گامبهگام توصیه میشود.
علائم خرابی دوربین دید عقب
خرابی دوربین پشت اغلب بهصورت تصویر مبهم، خطوط رنگی، پراکندگی پیکسل، تصویر سیاه یا قطع و وصل شدن کامل تصویر بروز میکند. در برخی مدلها، سیستمهای نرمافزاری نیاز به کالیبراسیون مجدد پس از تعویض قطعه دارند و نمایش خطوط راهنمای پارک ممکن است نادرست شود. نکته فنی: بررسی کانکتور کواکسیال یا سیمکشی CVBS، تست ولتاژ تغذیه دوربین و مشاهده جریان مصرفی میتواند به تشخیص خرابی داخلی برد دوربین کمک کند. مثال عملی: در یکی از خودروها تصویر مات بود و با تعویض کابل و شل کردن کانکتورها، تصویر کاملاً بهبود یافت؛ بنابراین همیشه سیمکشی را قبل از تعویض دوربین بررسی کنید.
ابزارها و تجهیزات لازم برای عیبیابی
برای انجام یک عیبیابی حرفهای و دقیق روی سنسور پارک و دوربین دید عقب، مجموعهای از ابزارهای پایه و تخصصی لازم است. ابزار پایه شامل مولتیمتر دیجیتال با قابلیت اندازهگیری ولتاژ و مقاومت، اسیلوسکوپ ساده (برای مشاهده شکل موجهای سیگنال در سیستمهای پیچیدهتر)، آداپتور و سیمهای تست، پیچگوشتی و ابزار بازکردن پنلها میشود. ابزارهای تخصصیتر مثل اسکنر OBD سازگار با سیستم بدنه (BCM) و ماژولهای تشخیصی میتوانند خطاهای ذخیره شده در کنترل یونیت را بخوانند و پارامترهای سنسور را بهصورت لحظهای نمایش دهند.
نکته عملی: هنگام استفاده از اسکنر تشخیصی، از خواندن لاگهای خطا (DTC) برای شناسایی دقیق خطاهای مرتبط با سنسور پارک و دوربین استفاده کنید. بسیاری از خودروها لاگهایی دارند که نشاندهنده مشکل در شبکه CAN یا قطعووصل ولتاژ دوربین هستند. همچنین در برخی موارد، نیاز به ابزار ویژه کالیبراسیون دوربین وجود دارد که به کمک آن موقعیت دوربین نسبت به شاسی و محور عقب بهدقت تنظیم میشود. مثال تخصصی: برای دوربینهای با ارتباط دیجیتال، بررسی سیگنال LVDS یا CSI با اسیلوسکوپ میتواند نشان دهد آیا داده تصویر بهصورت کامل منتقل میشود یا خیر.

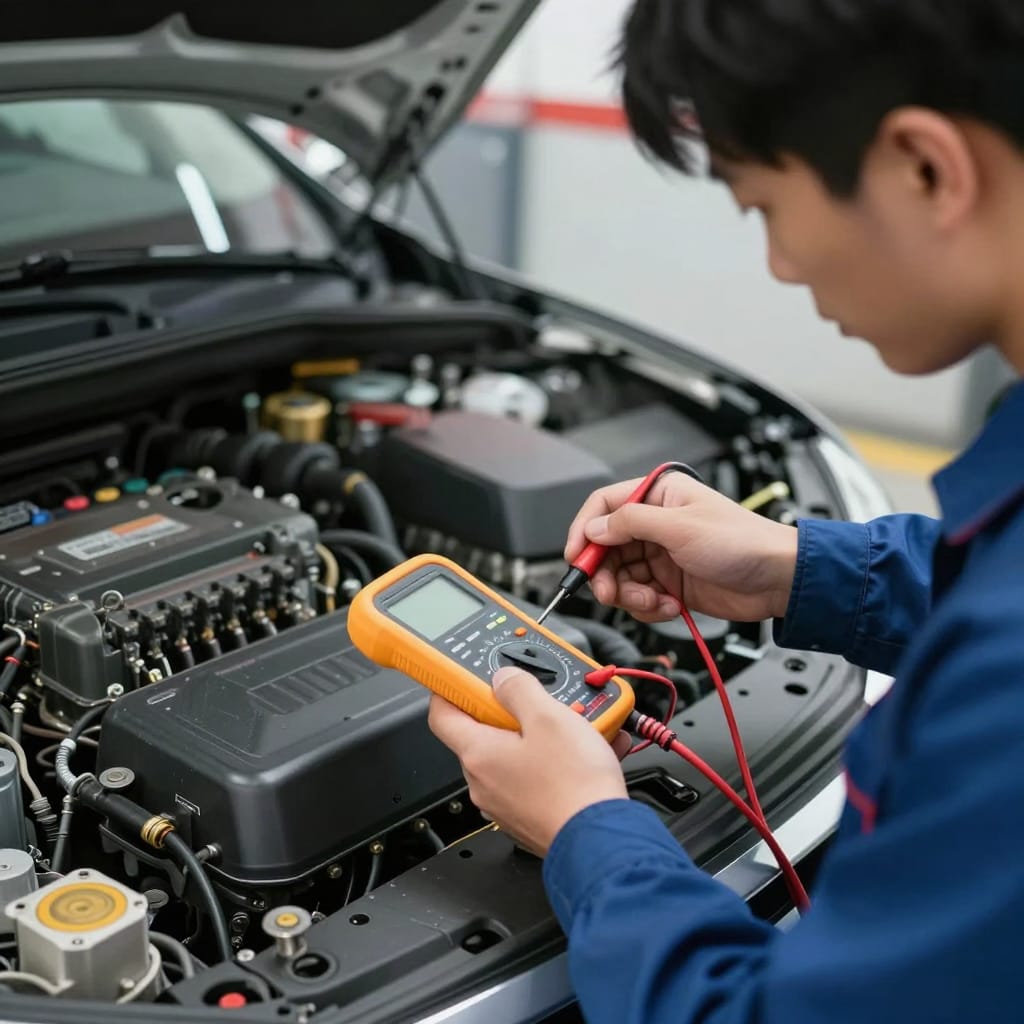

تستر ولتاژ و مولتیمتر
مولتیمتر اولین و مهمترین ابزار برای عیبیابی الکتریکی است. بررسی ولتاژ تغذیه روی کانکتور دوربین، اندازهگیری مقاومت سنسورها و تست پیوستگی سیمکشی از جمله کارهای پایه است. نکات تخصصی: پیش از اتصال مولتیمتر به مدارهای حساس، از قرار گرفتن دستگاه در حالت صحیح (DC volts یا Ohms) مطمئن شوید و برای تست ولتاژ در حالت روشن بودن سیستم از دسته سیمهای ایمن و اتصال گیرههای مناسب استفاده کنید. مثال عملی: اندازهگیری ولتاژ تغذیه دوربین باید نزدیک به مقدار اسمی (معمولاً 12 ولت یا 5 ولت بسته به طراحی) باشد؛ افت قابل توجه ولتاژ نشاندهنده مشکل در فیوز، رله یا سیمکشی است.
اسکنر OBD و دستگاههای تشخیصی
اسکنرهای پیشرفته که توانایی اتصال به ماژولهای بدنه یا سیستم مولتیمدیا را دارند، میتوانند پارامترهای دوربین و سنسور را بهصورت لحظهای نشان دهند و خطاهای ذخیره شده را پاک کنند. برای مثال مشاهده پارامترهای ولتاژ تغذیه، وضعیت ارتباط CAN و وضعیت لاجیک داخلی کنترل یونیت میتواند راهگشا باشد. نکته عملی: هنگام خواندن خطاها، به کدهای مکرر و شرایطی که خطا در آن رخ داده توجه کنید؛ برخی خطاها تنها در شرایط دمایی خاص یا هنگام روشن شدن دستگاههای دیگر بروز میکنند و ممکن است در تست سریع ظاهر نشوند.
روال گام به گام عیبیابی سنسور پارک
برای عیبیابی سیستم سنسور پارک، یک روال منظم و گامبهگام به شما کمک میکند تشخیص دقیقتری داشته باشید و زمان کمتری را صرف کنید. ابتدا ایمنی را تأمین کنید: خودرو را روی سطح صاف پارک کرده، ترمز دستی را بکشید و موتور را در حالت مناسب قرار دهید. سپس در مرحله بعد، بررسی فیزیکی سنسورها را انجام دهید، دنبال تراشهها، شکستگیها یا آلودگیهای سطحی باشید. در بسیاری از موارد، تمیزکاری حرفهای سنسورها با آب مقطر و یک پارچه نرم مشکل را حل میکند.
گام بعدی بررسی اتصالها و سیمکشی است. از بازدید کانکتورها و وجود رطوبت یا خوردگی در آنها غافل نشوید. تست الکتریکی را با مولتیمتر انجام دهید: پیوستگی سیم زمین، بررسی ولتاژ تغذیه و اندازهگیری مقاومت داخلی هر سنسور. در صورت وجود برد مرکزی یا یونیت کنترل سنسورها، لاگ خطاها را با اسکنر بخوانید. نمونه عملی: در یک مورد، مشکل ناشی از اتصال ضعیف کانکتور پشت سپر بود که با تمیزکاری و تثبیت پیچ کانکتور رفع شد؛ بنابراین همیشه پیش از تعویض سنسور، اتصالها را بررسی کنید.

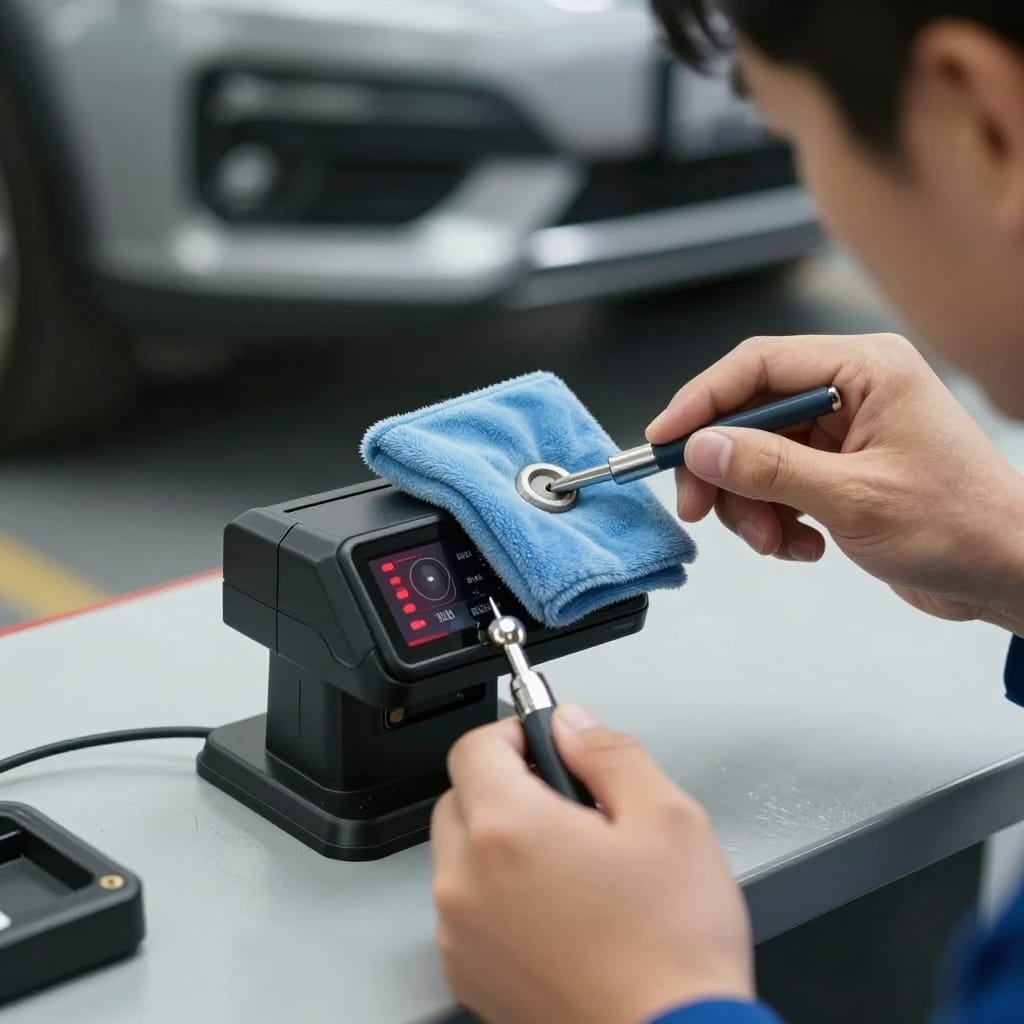

بررسی فیزیکی و تمیزکاری
بررسی ظاهری سنسورها را با دقت انجام دهید و در صورت وجود گل و لای یا یخزدگی، آنها را با محلولهای ملایم و پارچه نرم تمیز کنید. نکته تخصصی: از استفاده از محلولهای شیمیایی قوی یا فشار آب بسیار بالا خودداری کنید زیرا میتواند موجب ورود آب به محفظه سنسور و خرابی الکترونیک داخلی شود. مثال عملی: در فصل زمستان، نفوذ نمک جادهای و رطوبت رایجترین علت خرابیهای موقتی سنسور است؛ تمیزکاری منظم و خشک کردن کانکتورها بهترین راه پیشگیری است.

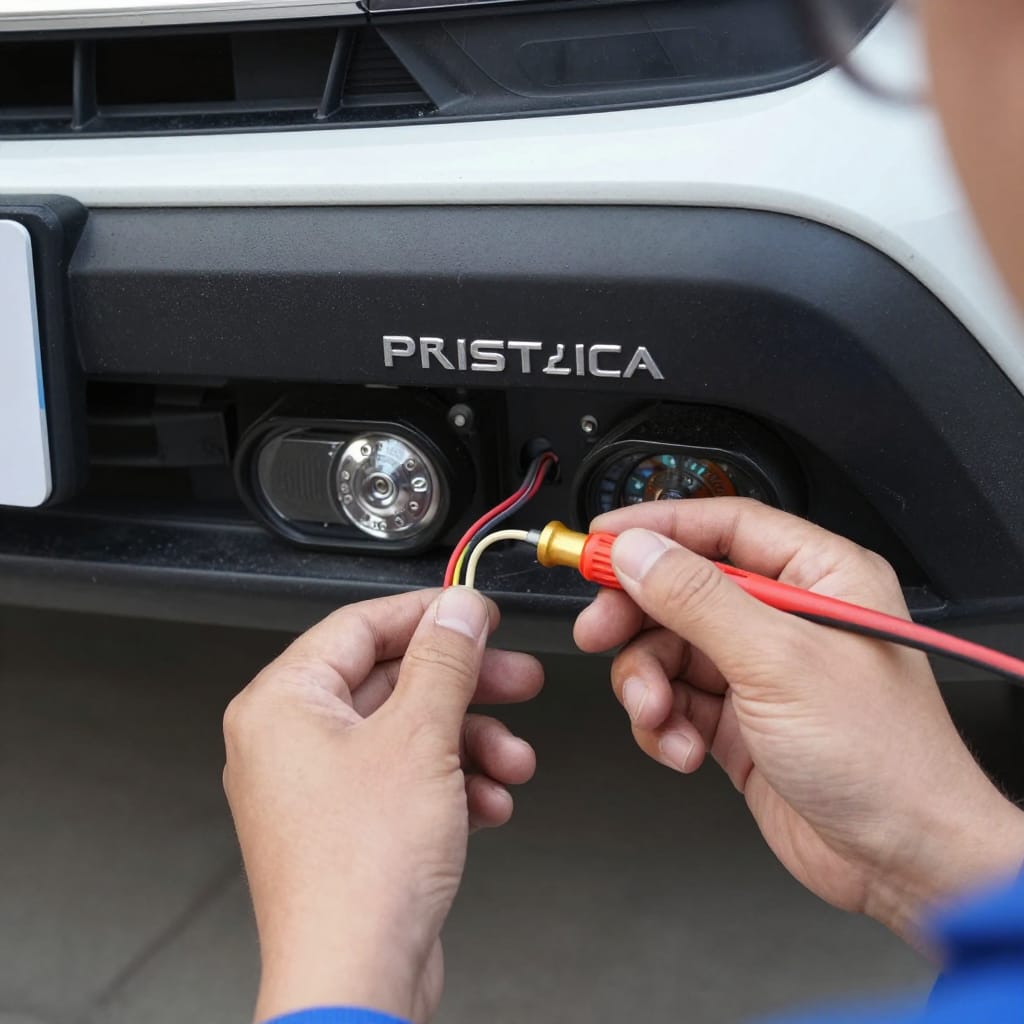

تست عملکرد و سیمکشی
پس از پاکسازی، عملکرد سنسورها را با نزدیک کردن مانع در فواصل مشخص تست کنید و پاسخهای صوتی یا نمایش فاصله را ثبت کنید. در حالت الکتریکی، تست پیوستگی سیمها، مقاومت بین زمین و بدنه و ولتاژ تغذیه هر سنسور را انجام دهید. در صورت تشخیص کابل معیوب، مسیر سیمکشی را بازبینی و در صورت لزوم تعویض یا تعمیر کنید. نکته فنی: برای سیمکشیهای پیچیده، بازبینی نقشه مدار و شناسایی نقاط گِره (junction) که ممکن است باعث تداخل شوند ضروری است، زیرا گاهی خطا در یک نقطه از شبکه میتواند چند سنسور را تحت تأثیر قرار دهد.

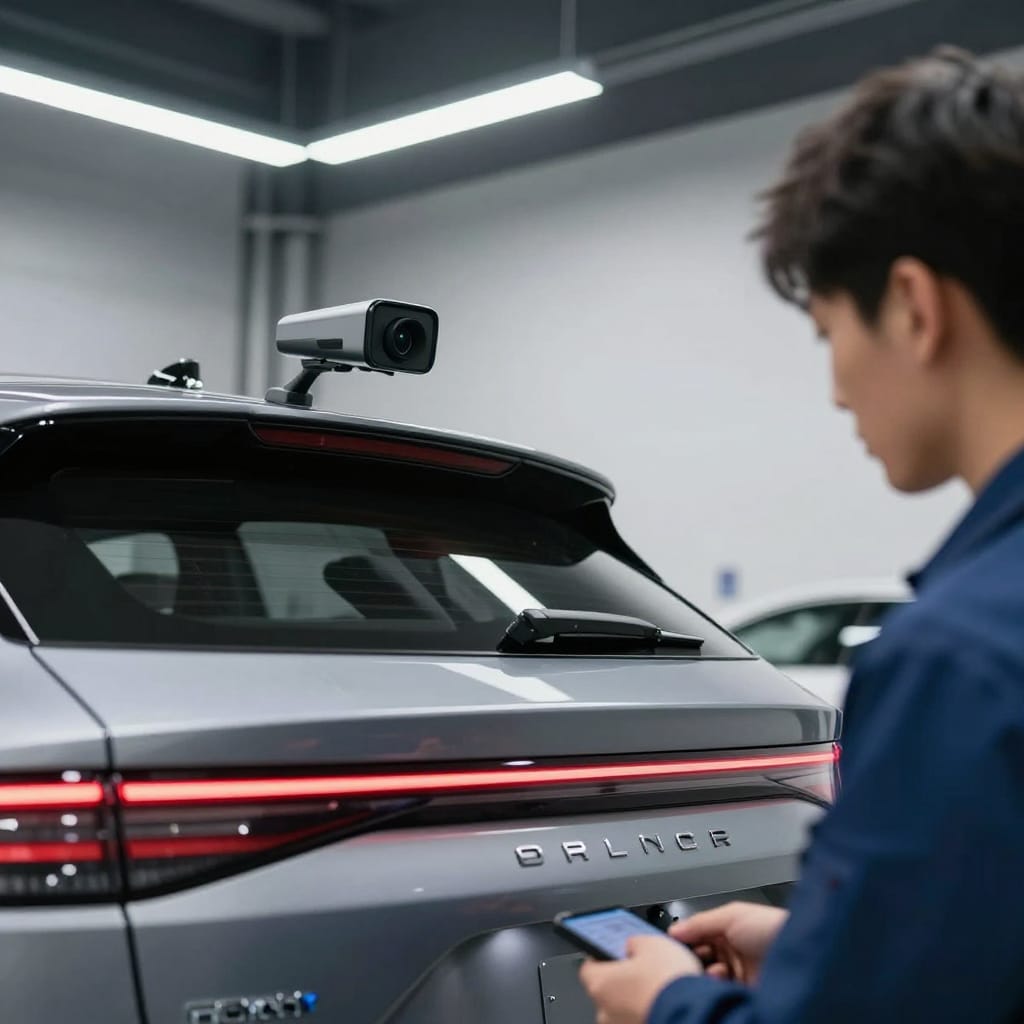

روال گام به گام عیبیابی دوربین دید عقب
عیبیابی دوربین دید عقب نیاز به بررسی همزمان اجزای سختافزاری و نرمافزاری دارد. ابتدا وضعیت فیزیکی دوربین و لنز را بررسی کنید و از نبود خش یا تجمع آلودگی روی لنز مطمئن شوید. در مرحله بعد، کانکتورها، فیوزها و سیمکشی تغذیه دوربین را تست کنید. بسیاری از دوربینها تغذیهشان را از خط 12 ولت خودرو میگیرند و هرگونه افت ولتاژ باعث اختلال در عملکرد دوربین میشود؛ بنابراین اندازهگیری ولتاژ در شرایط روشن بودن سیستم تصویر ضروری است.
اگر تغذیه مناسب است اما تصویر هنوز مشکل دارد، باید سیگنال ویدئویی را بررسی کنید. در دوربینهای آنالوگ، کابلهای کواکسیال و کانکتورهای RCA شایعترین نقاط خرابی هستند. در نمونههای دیجیتال (مانند LVDS یا دوربینهای IP داخلی)، بررسی ارتباط داده و پروتکلهای انتقال تصویر با ابزارهای تخصصی ضروری است. نکته عملی: قبل از تعویض دوربین، از اتصال موقت یک دوربین جایگزین برای بازیابی عملکرد استفاده کنید؛ اگر دوربین جایگزین بهدرستی کار کرد، میتوانید با اطمینان دوربین معیوب را تعویض کنید.

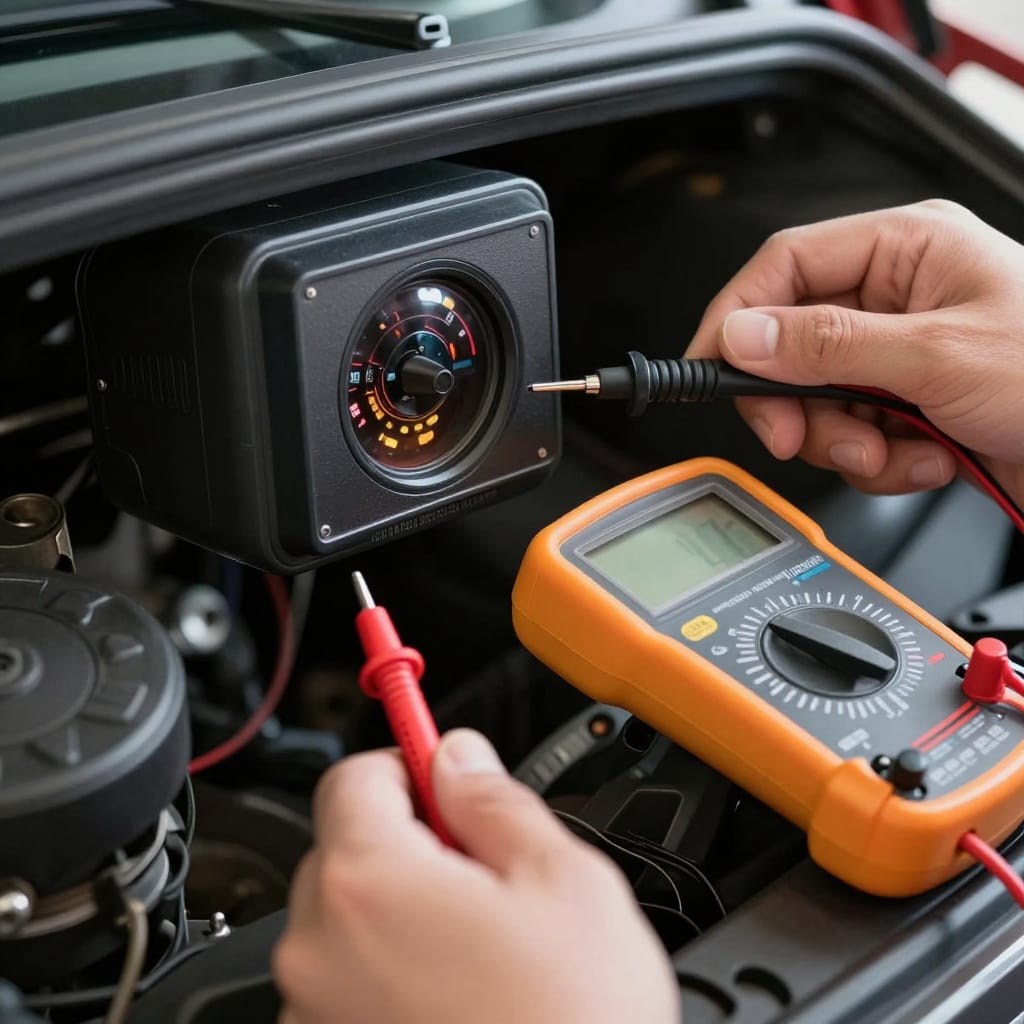

بررسی اتصال، تغذیه و ولتاژ دوربین
در این مرحله ولتاژ تغذیه روی پینهای کانکتور دوربین باید اندازهگیری شود. مقدار ولتاژ متداول برای دوربینها معمولاً 12 ولت است ولی برخی مدلها از 5 ولت استفاده میکنند؛ بنابراین پیش از اندازهگیری، مشخصات فنی دوربین را مطالعه کنید. در صورت افت ولتاژ، مسیر کابل، فیوز و رله مربوطه را بررسی کنید. مثال فنی: در برخی خودروها، دوربین تنها در هنگام وارد شدن به دندۀ عقب تغذیه میشود؛ در چنین حالتی باید بررسی شود که سیگنال دنده عقب از ECU به رله تغذیه ارسال میشود یا خیر.

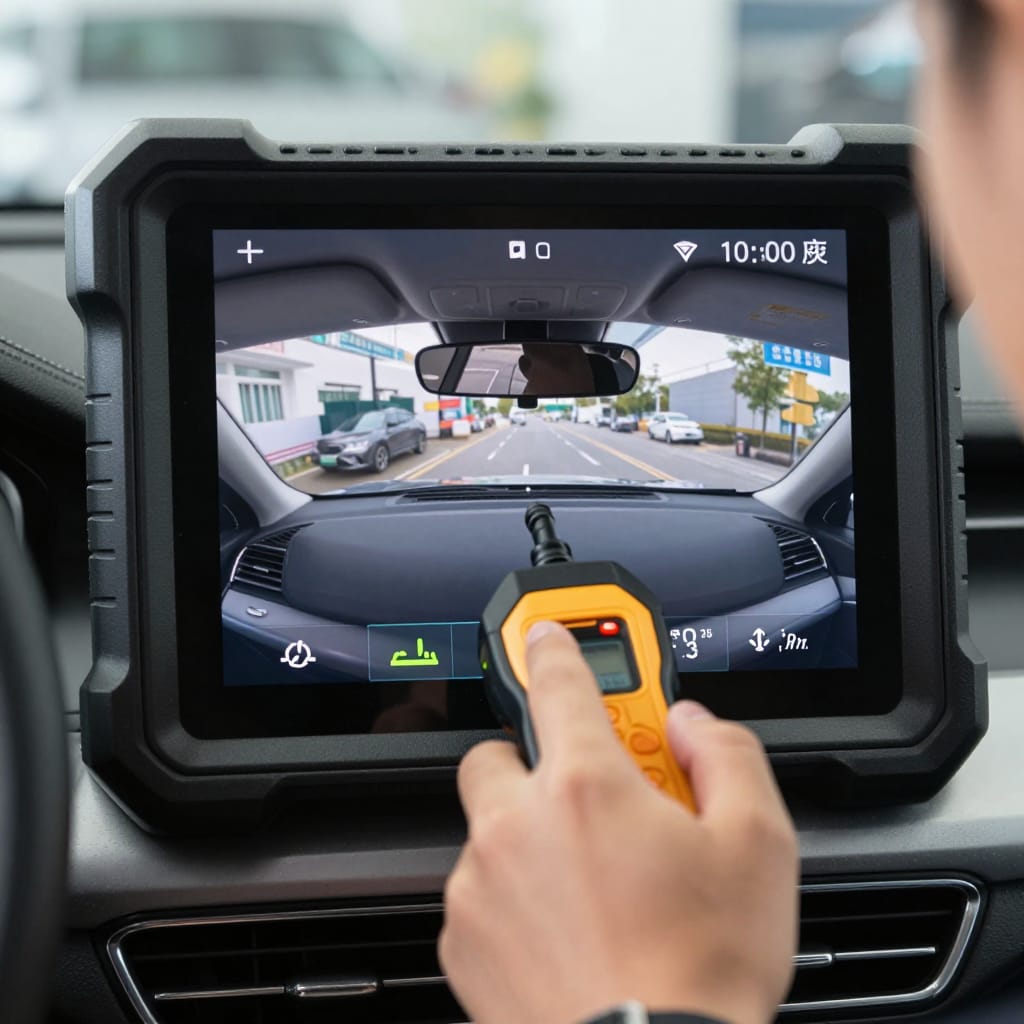

تنظیم کالیبراسیون و نرمافزار
پس از برطرف شدن مشکلات سختافزاری، ممکن است نیاز به کالیبراسیون نرمافزاری دوربین باشد تا خطوط راهنمای پارک و زاویه دید صحیح نمایش داده شوند. برخی سیستمها این کالیبراسیون را بصورت خودکار انجام میدهند، اما در بسیاری از موارد نیاز به ابزار تخصصی و انجام تنظیمات از طریق منوهای خدماتی یا اسکنر است. نکته عملی و تخصصی: در فرآیند کالیبراسیون، تنظیم ارتفاع و زاویه دوربین نسبت به محور خودرو باید با دقت میلیمتری انجام شود زیرا خطای کوچک میتواند منجر به وضعیت دید نادرست و گمراهکننده برای راننده شود.
عیبیابی مشترک و رفع خطاهای متداول
پس از انجام تستهای اولیه، بسیاری از تکنسینها با مجموعهای از خطاهای تکراری مواجه میشوند که راهحلهای مشخصی دارند. خطاهایی مانند هشدار نادرست سنسور، نمایش تصویر با پارازیت، یا از کار افتادن موقتی دوربین غالباً ناشی از مشکلات اتصال، نویز الکترونیکی یا تداخل از تجهیزات دیگر خودرو است. برای رفع این مشکلات، قدم اول کاهش منابع نویز است: کابلهای سیگنال را از کابلهای تغذیه جدا کنید، از شیلدینگ مناسب استفاده کنید و اطمینان حاصل کنید که زمینها به درستی متصل هستند.
در صورتی که مشکل نرمافزاری مطرح باشد، بهروزرسانی نرمافزار یونیت مربوطه یا اجرای یک بازنشانی (reset) کنترل یونیت ممکن است مشکل را حل کند. نکته عملی: همیشه پیش از اعمال آپدیت، از پشتیبان گیری تنظیمات سیستم و پارامترهای کالیبراسیون اطمینان حاصل کنید تا در صورت بروز مشکل بتوانید به تنظیمات قبلی بازگردید. مثال عملی: در یک خودرو، بهروزرسانی نرمافزار نمایشگر سبب رفع پارازیت تصویری شد زیرا نسخه قبلی در خواندن برخی از فرمتهای داده دچار اشکال بود.
خطاهای صوتی و هشدارهای ناصحیح
هشدارهای صوتی ناصحیح معمولاً به دلیل تنظیم نامناسب حساسیت سنسورها، آلودگی یا خرابی اجزای الکترونیکی رخ میدهد. تنظیم حساسیت در منوی تنظیمات یا از طریق ابزار تشخیصی قابلیت تغییر دارد. اگر هیچ تنظیمی مشکل را حل نکرد، تست سنسورها بهصورت جداگانه و مقایسه خروجی آنها با مقادیر مرجع کارخانهای توصیه میشود. نکته عملی: در برخی مدلها امکان خاموش کردن هشدار برای یک سنسور خاص وجود دارد؛ این گزینه میتواند در مواقعی که سنسور مکانیکال دچار مشکل جزیی است به عنوان راهکار موقت استفاده شود.
تصویر تار یا قطع و وصل تصویر
تصویر تار ممکن است ناشی از آلودگی لنز، عدم تنظیم فوکوس (در مدلهای با لنز قابل تنظیم) یا خرابی کابل انتقال تصویر باشد. برای قطع و وصل شدن تصویر، ابتدا اتصالات فیزیکی کانکتورها و کابل را بررسی کنید، سپس ولتاژ تغذیه و کیفیت سیگنال ویدئویی را اندازهگیری کنید. اگر ایراد در کابلکشی باشد، تعویض یا تعمیر قستهای معیوب معمولاً مشکل را حل میکند. مثال تخصصی: در دوربینهای دیجیتال، وجود نویز در سیگنال داده میتواند نشاندهنده تداخل الکترومغناطیسی (EMI) باشد که با تغییر مسیر کابلها یا افزودن فیلترهای EMI قابل بهبود است.
جمعبندی عیبیابی سنسور پارک و دوربین دید عقب
در این راهنمای تخصصی، روند منظم و گامبهگام برای عیبیابی سنسور پارک و دوربین دید عقب را مرور کردیم: از تشخیص علائم اولیه و بررسی فیزیکی تا استفاده از ابزارهای تشخیصی و کالیبراسیون نرمافزاری. توجه به نکات ایمنی، بررسی کامل سیمکشی و کانکتورها، اندازهگیری ولتاژ و تست عملکردی سنسورها و دوربینها نخستین قدمهای ضروری هستند. همچنین به اهمیت استفاده از ابزار مناسب مانند مولتیمتر، اسکنر OBD و اسیلوسکوپ برای تشخیص دقیقتر اشاره شد و مثالها و نکات عملی برای موارد متداول ارائه گردید.
توصیه نهایی این است که پیش از هر تعویض قطعه، ابتدا تمام جنبههای فیزیکی و الکتریکی را بررسی کنید تا از تعویض بیمورد جلوگیری شود. در صورتی که به علت پیچیدگی سیستم یا نبود تجهیزات تخصصی در مکان مورد نظر قادر به تشخیص دقیق نیستید، مراجعه به یک مرکز خدمات مجاز یا تکنسین متخصص با ابزارهای کامل میتواند هزینه و زمان شما را در بلندمدت کاهش دهد. در پایان، یادآوری میکنم که روند اصولی و استفاده از چکلیستهای استاندارد، کلید موفقیت در عیبیابی و تضمین عملکرد صحیح سیستمهای کمک راننده است و عیبیابی سنسور پارک و دوربین دید عقب را باید به عنوان یک فرآیند سیستماتیک و نه یک اقدام تصادفی تلقی کرد.
سوالات متداول
چگونه سریع متوجه شوم که مشکل از سنسور پارک است یا از واحد کنترل مرکزی؟
پاسخ کوتاه: برای تشخیص سریع، ابتدا بررسی فیزیکی سنسورها و کانکتورها را انجام دهید و سپس با استفاده از مولتیمتر ولتاژ تغذیه هر سنسور و پیوستگی سیمکشی را اندازهگیری کنید. اگر همه سنسورها بهطور همزمان خطا نشان میدهند، احتمال اینکه مشکل از واحد کنترل مرکزی یا تغذیه مشترک باشد بالا است؛ اما اگر فقط یک یا چند سنسور معیوب هستند، مشکل غالباً در خود سنسورها یا کانکتورهای مرتبط است. استفاده از اسکنر تشخیصی برای خواندن کدهای خطا (DTC) میتواند اطلاعات بیشتری درباره محل خطا و نوع آن فراهم کند.
چه ولتاژی باید روی کانکتور دوربین دید عقب مشاهده شود و اگر ولتاژ متفاوت بود چه اقدامی انجام دهم؟
پاسخ کوتاه: بیشتر دوربینهای دید عقب از تغذیه 12 ولت خودرو استفاده میکنند اما برخی مدلها ممکن است با 5 ولت یا دیگر سطوح کار کنند؛ بنابراین ابتدا مشخصات فنی دوربین خود را بررسی کنید. اگر ولتاژ مشاهدهشده کمتر یا ناپایدار است، مسیر تأمین انرژی شامل فیوز، رله و سیمکشی را بررسی کنید و اتصالات و زمینها را کنترل کنید. اگر ولتاژ تغذیه صحیح نیست، عیبیابی را از منبع تغذیه شروع کنید تا نقطه دچار افت ولتاژ را پیدا کرده و رفع کنید، زیرا تغذیه نامناسب میتواند به برد دوربین آسیب دائمی برساند.
آیا تمیز کردن لنز دوربین میتواند مشکل تصویر تار را برطرف کند یا همیشه باید دوربین تعویض شود؟
پاسخ کوتاه: در بسیاری از موارد تصویر تار بهدلیل آلودگی، بخار یا قطرات آب روی لنز رخ میدهد و با تمیزکاری درست و خشک کردن لنز مشکل برطرف میشود. برای تمیزکاری از پارچه میکروفایبر و محلولهای ملایم استفاده کنید و از فشار آب زیاد خودداری کنید. اگر بعد از تمیزکاری تصویر همچنان تار است، احتمال خرابی داخلی لنز یا پردازش تصویر وجود دارد و در این صورت باید تستهای الکتریکی انجام شده و در صورت نیاز دوربین تعویض یا تعمیر شود.
آیا میتوان بدون ابزار تخصصی کالیبراسیون دوربین را انجام داد یا حتماً نیاز به مراجعه به مرکز خدمات است؟
پاسخ کوتاه: برخی دوربینها و سیستمهای نمایشگر امکان کالیبراسیون دستی یا از طریق منوی کاربری را دارند اما بسیاری از مدلهای جدید نیاز به ابزار تشخیصی و تنظیمات نرمافزاری دارند که تنها در مراکز خدمات یا با اسکنرهای تخصصی قابل انجام است. انجام کالیبراسیون نادرست میتواند منجر به خطوط راهنمای غلط و کاهش ایمنی شود؛ بنابراین اگر ابزار یا دانش لازم را ندارید، بهتر است برای کالیبراسیون به مرکز خدمات مراجعه کنید تا پارامترها دقیق و بادقت کارخانهای تنظیم شوند.
چه اقداماتی برای جلوگیری از مشکلات آینده سنسور پارک و دوربین دید عقب توصیه میشود؟
پاسخ کوتاه: پیشگیری شامل نگهداری منظم، تمیزکاری دورهای لنز و سنسورها، بررسی و آببندی کانکتورها، جلوگیری از برخورد مکانیکی با سپر عقب و بهروزرسانی نرمافزارهای یونیت مربوطه است. در فصول سرد، حذف نمک جاده و خشک نگه داشتن کانکتورها اهمیت ویژهای دارد. همچنین استفاده از شیلدینگ مناسب برای کابلها و کنترل منظم ولتاژ تغذیه از بروز بسیاری از مشکلات الکترونیکی جلوگیری میکند. در صورت مشاهده هشدارهای مکرر، بدون تأخیر اقدامات تشخیصی را انجام دهید تا از آسیبهای ثانویه جلوگیری شود.
