علائم خرابی سنسور موقعیت میل‌سوپاپ (CMP) و روش‌های تشخیص

علائم خرابی سنسور موقعیت میل‌سوپاپ اگر به درستی تشخیص داده نشوند، می‌توانند به افزایش مصرف سوخت، کاهش توان موتور، استارت سخت و حتی خاموشی ناگهانی خودرو منجر شوند. این سنسور به ECU کمک می‌کند تا لحظه دقیق باز و بسته شدن سوپاپ‌ها را بداند و تزریق سوخت و جرقه را همگام با وضعیت میل‌لنگ تنظیم کند. به‌همین دلیل هر اختلال در سیگنال‌دهی آن، خود را با الگوهای رفتاری خاصی در موتور نشان می‌دهد که اگر با دقت تحلیل شوند، می‌توانند راهنمایی روشن برای عیب‌یابی هدفمند باشند.

در این مطلب، ابتدا نشانه‌های بالینی خرابی CMP را با مثال‌های عملی مرور می‌کنیم، سپس به علل شایع و الگوهای آسیب می‌پردازیم، و بعد روش‌های تشخیص از سطح پایه تا سطح آزمایشگاهی را گام‌به‌گام مرور خواهیم کرد. در ادامه نیز به تفسیر کدهای OBD-II و تحلیل داده‌های زنده می‌پردازیم و تفاوت نشانه‌های خرابی CMP با سنسور میل‌لنگ (CKP) را واکاوی می‌کنیم تا از تعویض‌های اشتباه و هزینه‌های اضافه جلوگیری شود.

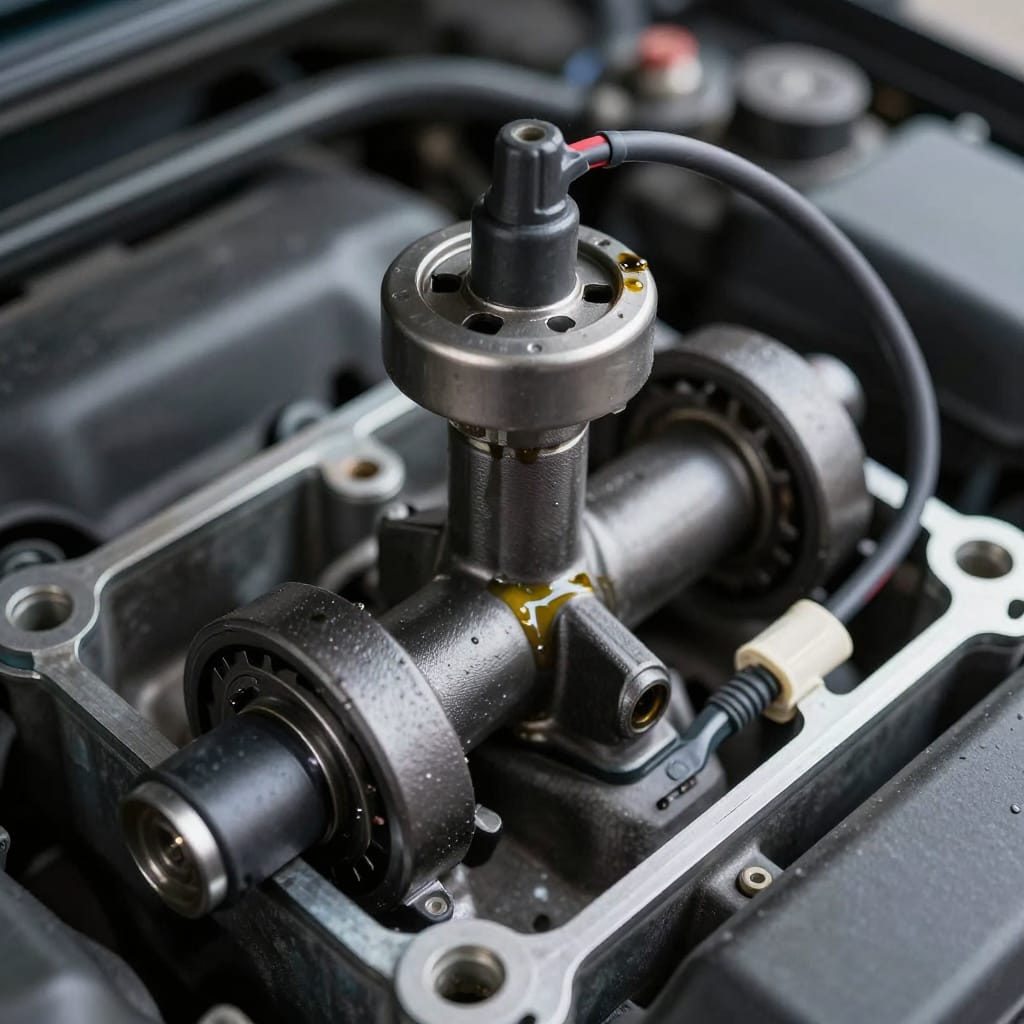

علائم خرابی سنسور موقعیت میل‌سوپاپ (CMP) در خودرو

وقتی سیگنال CMP دچار نویز، افت دامنه یا پرش زمانی می‌شود، رفتار موتور از چند جهت دگرگون می‌گردد. معمول‌ترین نشانه، استارت سخت به‌ویژه در حالت گرم است؛ چون ECU همگام‌سازی فاز سوپاپ‌ها را از دست می‌دهد و زمان‌بندی جرقه و تزریق از حالت ترتیبی به حالتی کم‌دقت‌تر تغییر می‌کند. در ادامه ممکن است دور آرام ناپایدار شود، سوزش ناقص مخلوط افزایش یابد و گاهی خاموشی ناگهانی در ترافیک رخ دهد. چراغ چک با کدهایی مانند P0340 یا P0341 نیز معمول است، اما نبود کد قطعی خرابی، نشانه بی‌اهمیت بودن مشکل نیست.

نشانه‌های رفتاری در عملکرد موتور

یکی از الگوهای قابل اتکا، لرزش‌های دوره‌ای در دور آرام و واکنش تاخیری به پدال گاز است. در خودرویی که CMP آن به‌صورت متناوب سیگنال از دست می‌دهد، هنگام شتاب‌گیری ناگهانی افت توان محسوس، «تک‌زدن» و حتی ورود به حالت ایمنی (Limp Mode) مشاهده می‌شود. همچنین در خودروهای دارای زمان‌بندی متغیر سوپاپ‌ها (VVT)، خرابی CMP می‌تواند باعث عملکرد نادرست فازر میل‌سوپاپ و ایجاد صدای «تق‌تق» یا «جرینگ» در دورهای خاص شود. این نشانه‌ها اغلب با مصرف سوخت بالاتر و بوی بنزین نسوخته همراه هستند.

از سوی دیگر، ثبات دور موتور هنگام استارت سرد می‌تواند سرنخ مهمی باشد. اگر دور موتور پس از استارت برای چند ثانیه نوسان شدید داشته و سپس پایدار شود، احتمال همگام‌سازی ناقص اولیه وجود دارد. در تست‌های جاده‌ای نیز می‌توان با حفظ دور ثابت در ۲۵۰۰ دور بر دقیقه و بررسی ریزلرزش‌ها، به قطع و وصل متناوب سیگنال پی برد. ترکیب این مشاهدات با خواندن داده‌های زنده (نظیر وضعیت Sync یا شمارش خطای همگام‌سازی) تصویر دقیق‌تری ارائه می‌کند.

علل شایع خرابی و الگوهای آسیب سنسور CMP

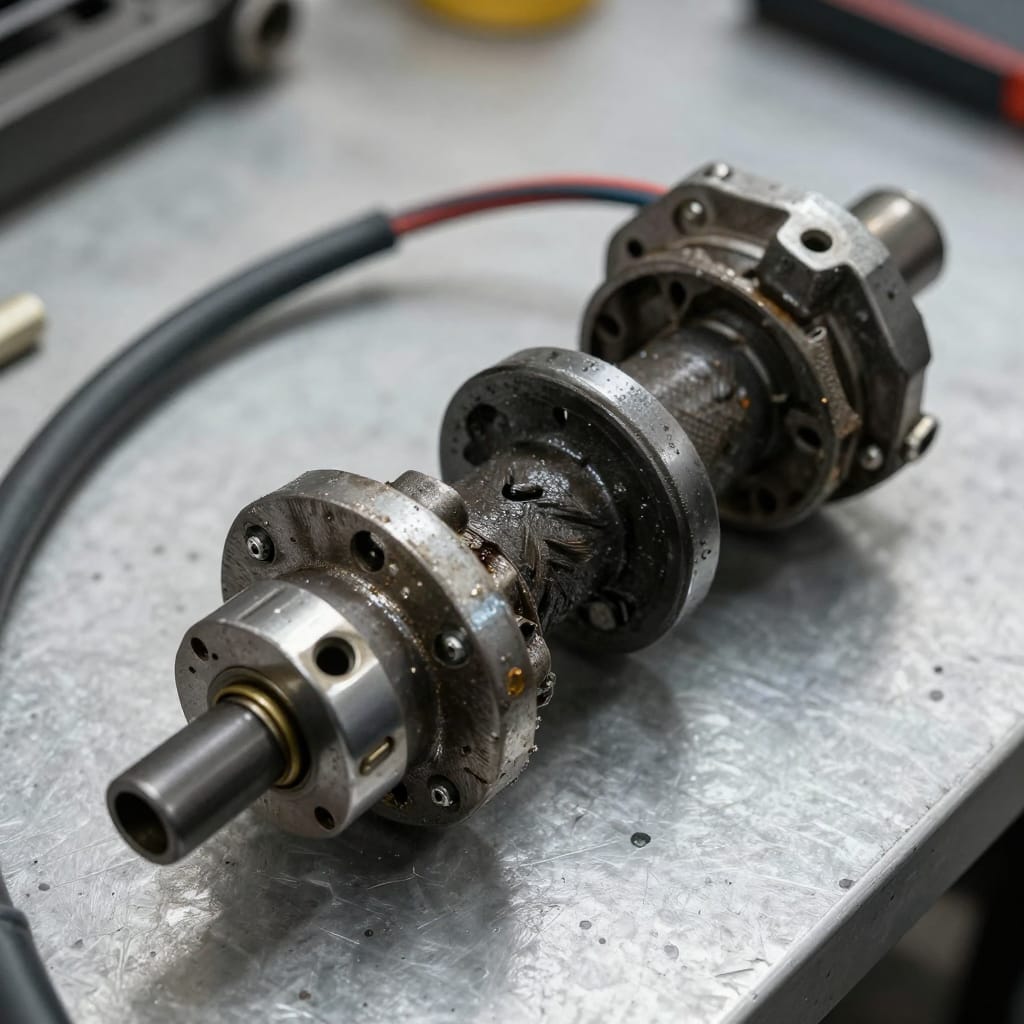

خرابی CMP لزوماً فقط به خود سنسور محدود نیست و بخش مهمی از موارد به مسیر تغذیه، ارت و سیم سیگنال بازمی‌گردد. روغن‌زدگی کانکتور، پارگی روکش سیم‌ها در مجاورت قطعات داغ، و اکسیداسیون پین‌ها از رایج‌ترین علل افت کیفیت سیگنال هستند. در سنسورهای اثر هال، افت ولتاژ مرجع ۵ ولت یا ارت ناقص، به‌طور مستقیم شکل موج مربعی را دچار اعوجاج می‌کند. در مقابل، سنسورهای القایی (VR) به فاصله هوایی با رلوکتور و سرعت چرخش بسیار حساس‌اند و هرگونه تاب مکانیکی یا آلودگی فلزی می‌تواند دامنه موج سینوسی را کاهش دهد.

عوامل محیطی و خطاهای انسانی

چرخه‌های حرارتی مداوم سبب شکنندگی عایق سیم‌ها و کاهش انعطاف‌پذیری مهار سیم‌ها می‌شود. عبور از دست‌اندازها و لرزش‌های طولانی‌مدت می‌تواند شکستگی داخلی هادی‌ها را رقم بزند؛ شکستگی‌ای که در نگاه اول دیده نمی‌شود اما با «تست تکان‌دادن» خود را نشان می‌دهد. همچنین نشت روغن از درپوش سوپاپ روی سنسور، موجب نفوذ آلودگی به کانکتور و افزایش مقاومت تماسی می‌شود. اتصال شیمیایی پاک‌کننده‌های نامناسب به سوکت نیز می‌تواند آب‌بندی را از بین ببرد.

از منظر خطای انسانی، تنظیم نادرست لقی سنسور نسبت به چرخ دندانه‌دار، تماس مکانیکی ناخواسته و حتی استفاده از سنسور‌های بی‌کیفیت غیراصلی از عوامل مهم هستند. کشیدن غیر استاندارد دسته‌سیم از کنار کویل‌ها یا موتور‌های برقی بدون شیلد مناسب، سیگنال CMP را در معرض تداخل الکترومغناطیسی قرار می‌دهد. به‌علاوه، در موتورهای مجهز به VVT، گیرکردن سوپاپ‌های روغنی یا فیلترهای گرفتگیافته در مدار روغن می‌تواند موجب جابه‌جایی فاز واقعی میل‌سوپاپ شود و در نهایت، خطای ظاهری CMP گزارش گردد.

روش‌های تشخیص و عیب‌یابی با ابزارهای پایه و پیشرفته

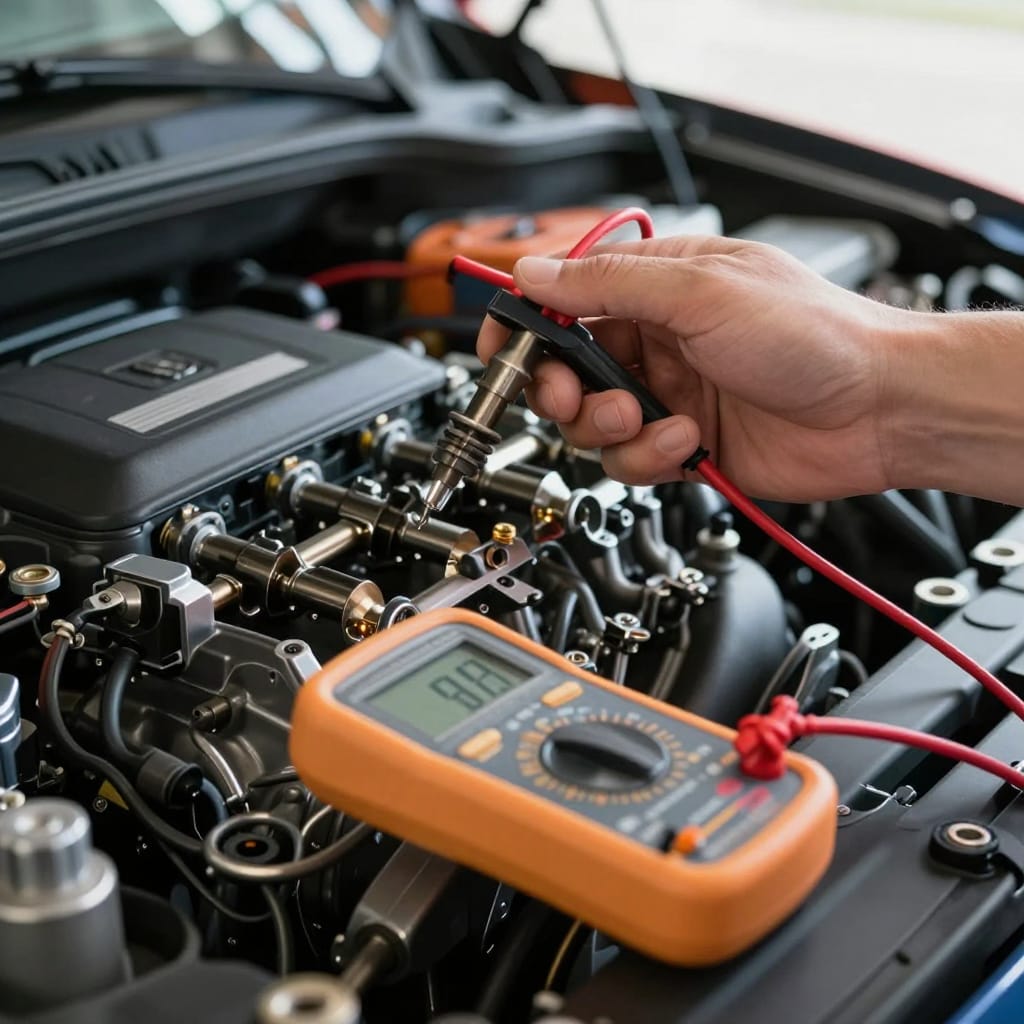

برای رسیدن به تشخیص قطعی، باید از ساده‌ترین بازرسی‌ها آغاز کرد و به‌تدریج به آزمون‌های دقیق‌تر رسید. شروع کار با بررسی چشمی سنسور، سوکت و مسیر سیم‌کشی در نواحی در معرض حرارت و ارتعاش توصیه می‌شود. سپس ولتاژ مرجع، ارت و سیگنال با مولتی‌متر تست می‌گردد. در سنسور هال، وجود ۵ ولت مرجع، ارت مطمئن و تغییرات منطقی ولتاژ سیگنال با چرخاندن موتور، الزامی است. در سنسور القایی، باید مقاومت اهمی در بازه راهنما و تولید ولتاژ AC هنگام هندل‌زدن یا استارت بررسی شود.

گام‌های عملی از چک بصری تا آزمون موجی

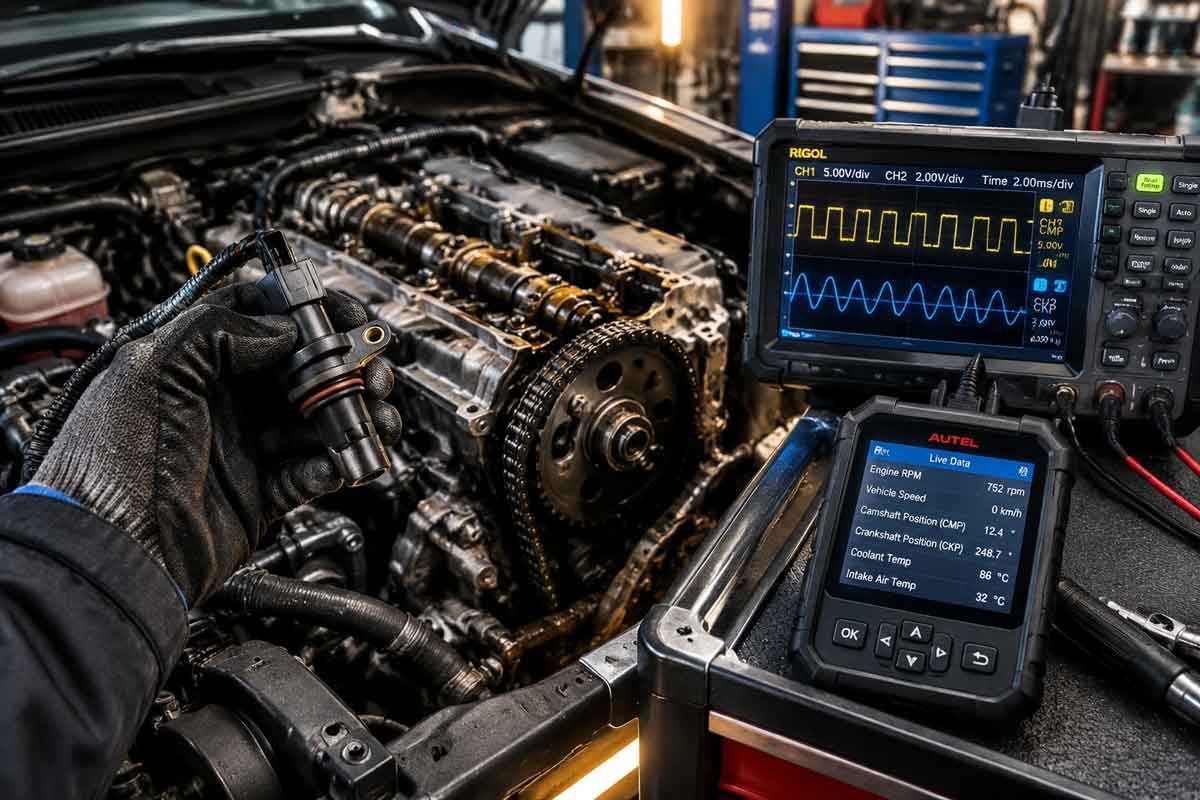

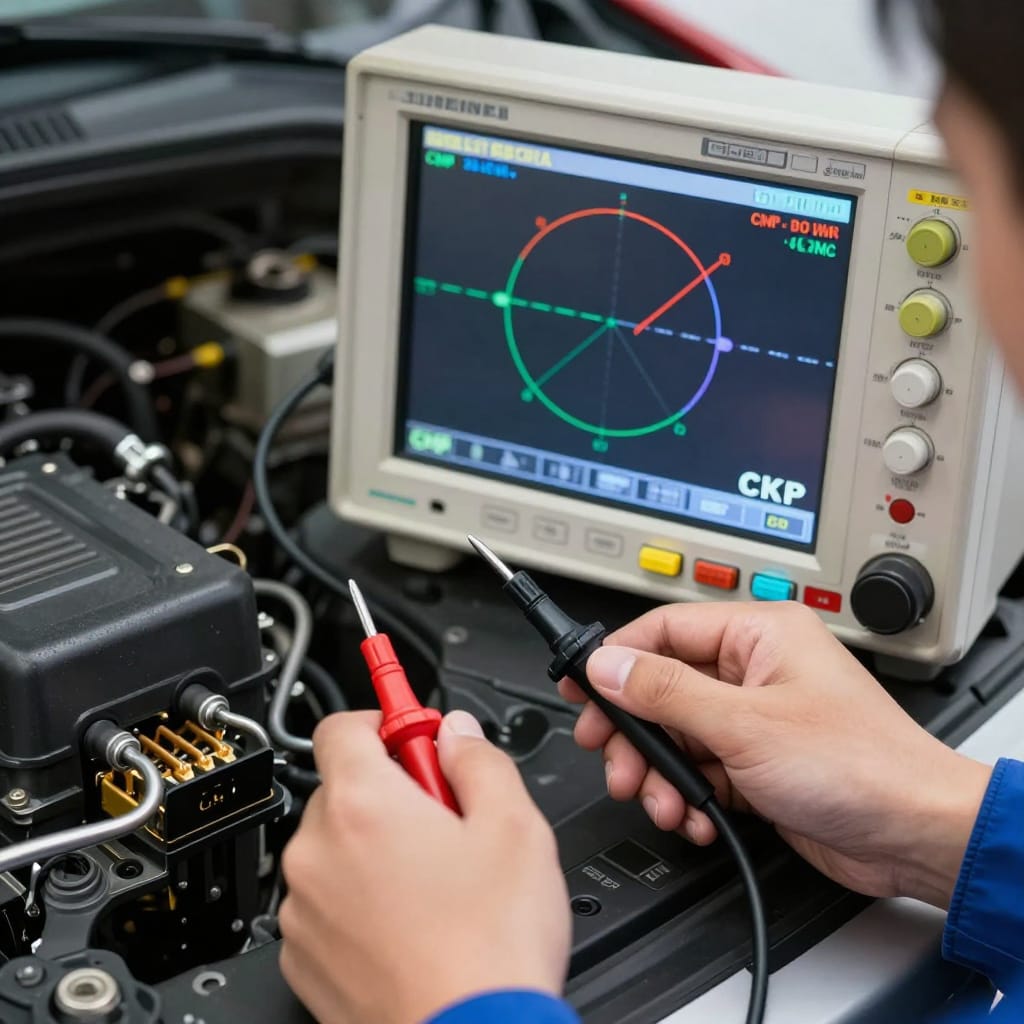

برای تایید علائم خرابی سنسور موقعیت میل‌سوپاپ، پس از اطمینان از سلامت تغذیه و ارت، به سراغ اسیلوسکوپ بروید. با «بک‌پروب» کردن سیم سیگنال و همزمان‌سازی با سیگنال CKP، می‌توان همبستگی فازی را دید. در موتور سالم، لبه‌های مرجع CMP باید در پنجره زمانی مشخصی نسبت به پالس‌های CKP قرار گیرند. هرگونه جابه‌جایی پایدار نشان‌دهنده مشکل مکانیکی تایمینگ و هرگونه پرش تصادفی نشانگر نویز یا قطعی متناوب است.

تست‌های مکمل شامل «تست تکان‌دادن» دسته‌سیم حین مشاهده موج، اندازه‌گیری افت ولتاژ روی ارت در زمان استارت، و بررسی رلوکتور از نظر دندانه‌های لب‌پر یا آلودگی فلزی است. همچنین به سراغ دیاگ رفته و پارامترهایی نظیر وضعیت Sync، شمارش خطای همگام‌سازی و وقوع Dropout دور موتور را در داده زنده بررسی کنید. در نهایت، اگر به خرابی سنسور مشکوکید، یک سنسور مرجع سالم (معروف به Known Good) برای مقایسه امپدانس و موج، بهترین داور خواهد بود.

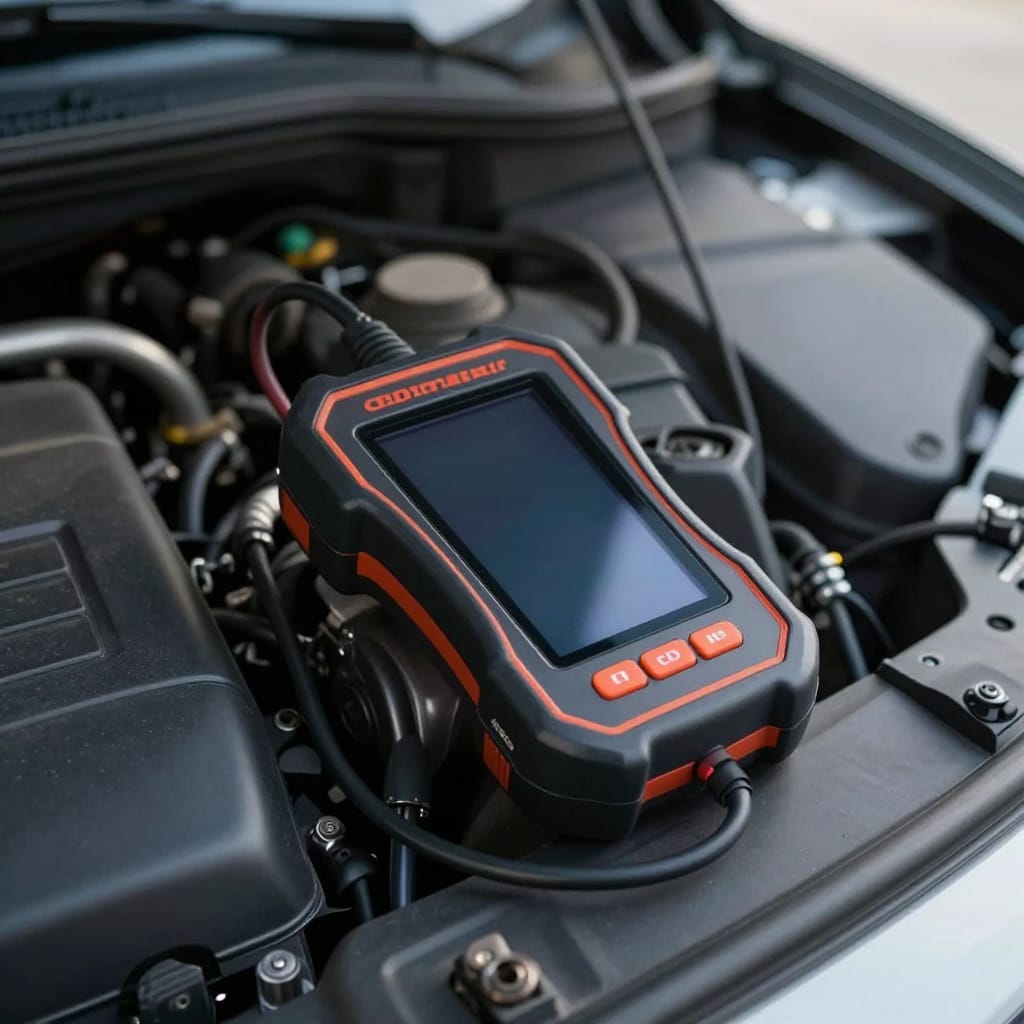

تفسیر کدهای خطای OBD-II و تحلیل داده‌های زنده

کدهای خانواده P0340 تا P0344 بیشترین همبستگی را با مدار سنسور CMP دارند. P0340 به خرابی عمومی مدار، P0341 به محدوده/کارایی نامناسب، و P0343 به ولتاژ بالای سیگنال اشاره می‌کند. اما توقف در خواندن کد کافی نیست. باید به سراغ «فریز فریم» رفت تا بفهمیم خطا در چه دور موتور، دمای آب، بار موتور و ولتاژ باتری رخ داده است. ترکیب این داده‌ها با نشانه‌های رفتاری، مسیر عیب‌یابی را کوتاه می‌کند و احتمال تعویض بی‌مورد قطعات را کاهش می‌دهد.

الگوهای داده‌ای و ترفندهای خواندن فریز فریم

در داده زنده، به وضعیت Sync/No Sync، افت لحظه‌ای RPM و شمارش Misfire Cylinder نگاه کنید. اگر در دور ثابت، Dropout‌های مقطعی RPM همزمان با از دست رفتن Sync دیده می‌شود، به سیم‌کشی یا نویز نزدیک شوید. در مقابل، اگر خطا فقط در بارهای بالا و دمای زیاد تکرار می‌شود، احتمال افت دامنه سیگنال به‌دلیل گرمای بیش از حد حسگر مطرح است. بررسی STFT/LTFT نیز می‌تواند نشان دهد آیا خرابی CMP اثر قابل‌توجهی بر مخلوط‌سازی گذاشته است یا خیر.

Mode $06 می‌تواند اطلاعات ارزشمندی درباره نرخ خطای همگام‌سازی و آزمون‌های مانیتور داخلی ارائه دهد. مقایسه «Pending» با «Confirmed» کمک می‌کند رخدادهای گذرا را از عیوب پایدار تفکیک کنیم. نهایتاً در موارد مرزی، ضبط لاگ درایو و بازبینی نمودارها با ابزارهای تخصصی می‌تواند رابطه زمانی بین رخدادها را روشن کند. این سطح از تحلیل باعث می‌شود به‌جای تعویض بی‌مورد سنسور، ریشه مشکل مانند تداخل EMI یا اتصال بدنه ضعیف هدف قرار گیرد.

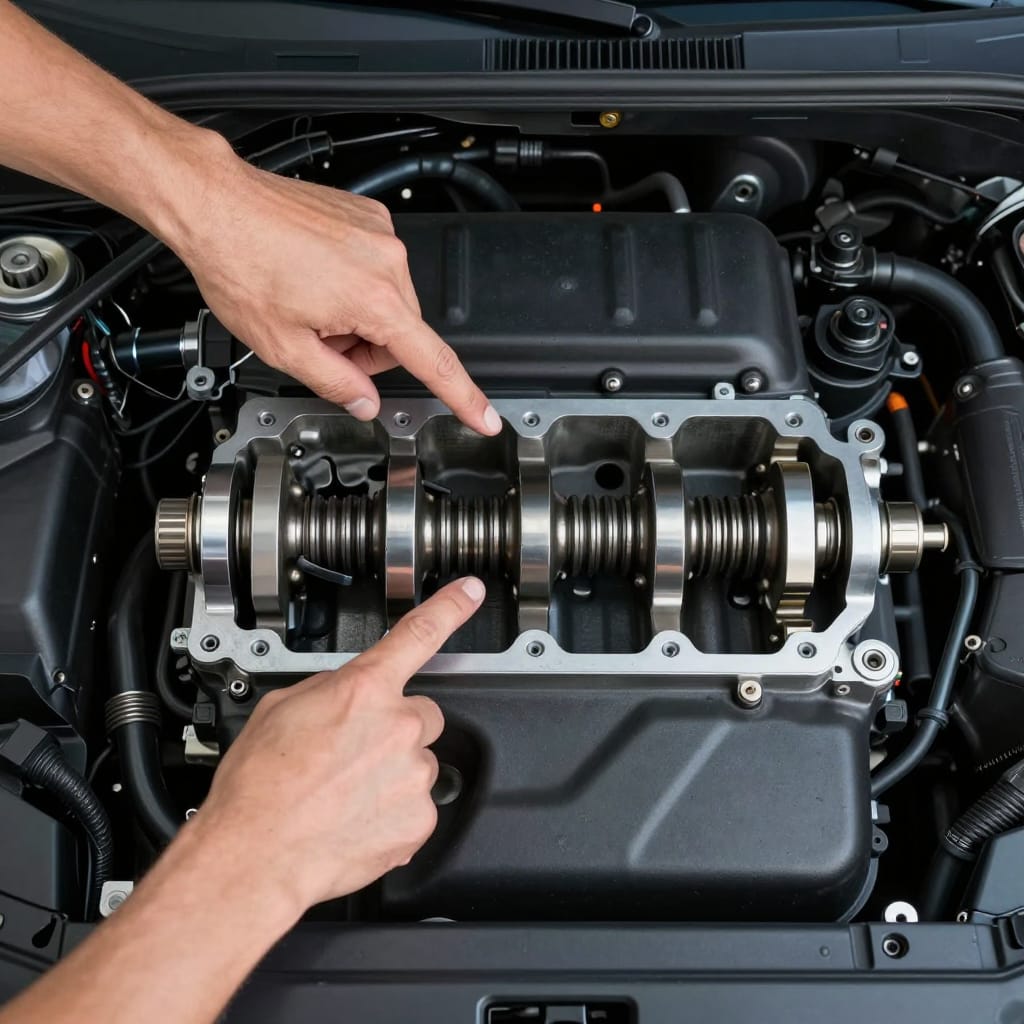

تفاوت نشانه‌های خرابی CMP با سنسور میل‌لنگ (CKP) و اشتباهات رایج

گرچه هر دو سنسور در همگام‌سازی حیاتی هستند، اما الگوی خرابی آن‌ها متفاوت است. خرابی CKP اغلب با «استارت‌نخوردن کامل»، عدم حرکت عقربه دورسنج و فقدان پالس انژکتور/جرقه همراه می‌شود، زیرا ECU بدون CKP معمولاً توانایی مدیریت پایه را از دست می‌دهد. در مقابل، خرابی CMP بیشتر به استارت سخت، دور آرام ناپایدار، و تغییر از تزریق ترتیبی به نیمه‌گروهی منجر می‌شود و خودرو در بسیاری مواقع روشن می‌ماند اما ناصاف کار می‌کند. این تمایز به شما کمک می‌کند مسیر عیب‌یابی را هدفمندتر انتخاب کنید.

آزمون‌های مقایسه‌ای و جلوگیری از تعویض اشتباه

برای افتراق دقیق، اسیلوسکوپ را همزمان به CMP و CKP بزنید و همبستگی را بررسی کنید. اگر CKP پایدار اما CMP دچار پرش است، به سراغ تغذیه، ارت و فاصله هوایی CMP بروید. اگر هر دو نسبت به هم جابه‌جا شده‌اند، احتمالاً مشکل مکانیکی نظیر کش‌آمدن زنجیر تایم، جابه‌جایی فازر VVT یا نصب نادرست چرخ دندانه‌دار مطرح است. در خودروهای توربوشارژ، حرارت اضافی نیز بر پایداری سیگنال CMP اثرگذار است و باید مسیر حرارتی و شیلد سیم اصلاح شود.

یکی از اشتباهات رایج، تعویض شتاب‌زده سنسور به‌محض دیدن کد P0340 است؛ در حالی‌که اتصال بدنه ضعیف، سوکت روغنی، یا افت ولتاژ باتری حین استارت به‌راحتی می‌تواند همان کد را تولید کند. همچنین استفاده از سنسورهای غیر اصل یا با منحنی حساسیت متفاوت، باعث تاخیر در لبه‌های سیگنال و خطای همگام‌سازی می‌شود. حتماً پیش از تعویض، با سنسور مرجع سالم یا داده‌های «Known Good» مقایسه کنید تا از هدررفت هزینه جلوگیری شود.

جمع‌بندی

شناخت دقیق نشانه‌ها و مسیر عیب‌یابی نظام‌مند، کلید حل پایدار مشکلات مرتبط با سیستم زمان‌بندی و تزریق است. با شروع از بازرسی چشمی، سپس اندازه‌گیری تغذیه و ارت، و در ادامه آزمون موجی با اسیلوسکوپ، می‌توانید منبع مشکل را بدون حدس و گمان بیابید. تفسیر آگاهانه کدهای OBD-II و داده‌های فریز فریم نیز تصویر زمانی رخداد خطا را روشن می‌کند و مشخص می‌سازد آیا مشکل گذراست یا پایدار. تفاوت‌گذاری میان نشانه‌های CMP و CKP، شما را از تعویض‌های اشتباه حفظ می‌کند و ریشه مکانیکی احتمالی مانند تایمینگ نادرست را آشکار می‌سازد.

در نهایت، اگر با مجموعه‌ای از نشانه‌ها مانند استارت سخت، دور آرام ناپایدار و کدهای P0340-P0341 مواجه هستید، به‌صورت روشمند عمل کنید و تنها پس از تایید، سراغ تعویض قطعه بروید. یک توصیه کلیدی این است که مدار تغذیه، ارت و مسیر سیم‌کشی را به‌دقت راستی‌آزمایی کنید و در صورت امکان، از مقایسه موج با الگوی سالم بهره ببرید. با چنین رویکردی، تشخیص به‌موقع علائم خرابی سنسور موقعیت میل‌سوپاپ ممکن شده و از بازگشت عیب و هزینه‌های مضاعف جلوگیری می‌شود.

سوالات متداول

آیا می‌توان با سنسور موقعیت میل‌سوپاپ معیوب رانندگی کرد؟

در بسیاری از خودروها با خرابی جزئی CMP، موتور روشن می‌ماند اما عملکرد آن بهینه نیست. ممکن است ECU تزریق را از حالت ترتیبی به نیمه‌گروهی تغییر دهد، که نتیجه‌اش افزایش مصرف سوخت، افت توان و دور آرام ناپایدار است. خطر اصلی، خاموشی ناگهانی در تقاطع‌ها یا حین سبقت به‌دلیل قطع و وصل سیگنال است. همچنین شتاب‌گیری ممکن است «تکه‌تکه» و واکنش‌پذیری پدال ضعیف شود. بنابراین رانندگی کوتاه‌مدت تا تعمیرگاه قابل قبول است، اما ادامه رانندگی درازمدت توصیه نمی‌شود زیرا می‌تواند به کاتالیزور و سایر قطعات لطمه وارد کند.

هزینه و زمان تعویض سنسور CMP معمولاً چقدر است؟

هزینه تعویض به برند خودرو، دسترسی به محل نصب و نوع سنسور (اثر هال یا القایی) بستگی دارد. در خودروهایی که سنسور در دسترس است، کل عملیات بین ۳۰ تا ۶۰ دقیقه طول می‌کشد. قیمت قطعه در نسخه‌های اصلی بالاتر است، اما سازگاری سیگنال و دوام بهتری ارائه می‌کند. در مواردی که باید کاور تایمینگ یا قطعات جانبی باز شوند، زمان کار افزایش می‌یابد. توصیه می‌شود همزمان سوکت و دسته‌سیم بررسی و در صورت روغن‌زدگی یا اکسیداسیون تمیز یا تعویض شوند تا خرابی تکرار نشود و هزینه دوباره‌کاری پیش نیاید.

چگونه تفاوت سنسور اثر هال و القایی را در CMP تشخیص دهیم؟

سنسور اثر هال معمولاً سه سیم دارد: تغذیه ۵ ولت، ارت، و سیگنال دیجیتال مربعی. سنسور القایی (VR) معمولاً دو سیم دارد و بدون تغذیه خارجی، ولتاژ AC سینوسی تولید می‌کند که دامنه‌اش با سرعت افزایش می‌یابد. با مولتی‌متر می‌توان وجود ۵ ولت مرجع و مقاومت داخلی مشخص را بررسی کرد. در تست اسیلوسکوپ، هال موج مربعی پایدار با دامنه حدود ۰ تا ۵ ولت دارد، درحالی‌که VR موج سینوسی متغیر نشان می‌دهد. اطلاع از نوع سنسور برای انتخاب روش تست، تشخیص نویز و خرید قطعه سازگار بسیار حیاتی است.

آیا مشکلات تایمینگ مکانیکی یا VVT می‌تواند کد خرابی CMP ایجاد کند؟

بله. ECU تنها همبستگی زمانی بین CMP و CKP را می‌بیند. اگر زنجیر یا تسمه تایم کش آمده باشد، چرخ‌دنده‌ها جابه‌جا شده باشند یا فازر VVT به‌علت فشار روغن ناکافی گیر کند، لبه‌های مرجع CMP نسبت به CKP جابه‌جا می‌شوند و کدهایی مانند P0341 یا P0016 ظاهر می‌گردند. در این حالت تعویض سنسور مشکل را حل نمی‌کند. لازم است تایمینگ مکانیکی، وضعیت فازر، سوپاپ‌های روغنی و فیلترها بررسی شوند. آزمون همزمان اسیلوسکوپی CMP/CKP بهترین راه برای تفکیک خرابی مکانیکی از الکتریکی است.

بهترین روش برای بررسی سیم‌کشی و کانکتور سنسور CMP چیست؟

از معاینه چشمی دقیق شروع کنید: به ترک روکش، شکستگی در زانویی‌ها، روغن‌زدگی سوکت و شل بودن خار قفل‌کننده دقت کنید. سپس «تست تکان‌دادن» انجام دهید و همزمان رفتار موتور یا موج اسیلوسکوپ را زیر نظر بگیرید. افت ولتاژ روی ارت و تغذیه را هنگام استارت اندازه بگیرید؛ ارت ضعیف نشانه مهمی است. برای یافتن قطعی‌های پنهان، از یک لامپ تست کم‌مصرف یا ولتاژ‌سنج داده‌ای استفاده کنید. اگر مسیر نزدیک کویل‌ها یا عملگرهای پرنویز است، شیلد یا آرایش عبور سیم را اصلاح کنید تا تداخل الکترومغناطیسی کاهش یابد.

آیا استفاده از سنسور غیر اصلی (Aftermarket) برای CMP مشکل‌ساز است؟

همه قطعات غیر اصلی مشکل‌زا نیستند، اما ریسک ناسازگاری سیگنال، دامنه خروجی و تاخیر لبه‌ها در برخی برندها وجود دارد. ECU بر اساس مشخصات زمانی و دامنه‌ای معینی طراحی شده است؛ سنسوری با منحنی حساسیت متفاوت می‌تواند باعث خطاهای همگام‌سازی و کدهای مکرر شود. در خودروهای مجهز به VVT یا استراتژی‌های تزریق حساس، این تفاوت‌ها محسوس‌تر است. اگر از قطعه غیر اصلی استفاده می‌کنید، برند معتبر و دارای داده‌های فنی مستند را برگزینید و پس از نصب، همگرایی موج CMP/CKP و نبود Dropout را با اسیلوسکوپ تایید کنید.
